⭐USDR-USDX SDR РАДИОТЕЛЕФОН HF QRP 8 ДИАПАЗОНА SSB CW⭐

✔️1. Надежная работа: карманный 8-диапазонный трансивер SSB CW QRP, оснащенный встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока приема, является хорошим партнером для SOTA, POTA или других портативных видов деятельности.

✔️2 . Лучший дизайн:Этот коротковолновый трансивер QRP SSB CW оснащен большим экраном, встроенным аккумулятором, зарядным устройством, встроенным микрофоном и динамиком. Его можно подключить к автоматической кнопке. Это также может быть декодирование кодировки CW.

✔️3. Пусковая трубка IRF: сверхмощная пусковая трубка серии IRF может использоваться для подключения антенны, расположенной на основании прибора.

✔️4. Простая конструкция: все кнопки из алюминия и полупрозрачные силиконовые кнопки, оригинальная схема трансформатора qcx значительно упрощена, а количество компонентов для установки уменьшено на 50%. Никаких сложных обмоток. Процедура подключения отсутствует.

✔️5. Высокая эффективность: высокая энергоэффективность и простая конструкция, а также электронные датчики уровня, которые очень удобно носить с собой.

• Тип изделия: трансивер SDR
• Материал: алюминиевый сплав
• Функция:
• Радиотрансивер: QRP SSB КВ трансивер со встроенным -в функциях DSP и SDR.
• Запуск: этап запуска SSB, управляемый уровнем EER E.
• Выход: источник питания 13,8 В обеспечивает выходную мощность PEP SSB примерно 10 Вт. .
• Полная поддержка режимов: USB, LSB, CW, AM, FM.
• Фильтр DSP: полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц.
• Функция DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), Шумовой шлюз TX, управление драйвером TX, регулировка громкости, измеритель дБм S
• SSB Передача с обратной боковой полосой и подавлением несущей: лучше, чем -45 дБн.
• Двойной тон IMD3: -33 дБн, прием: лучше. чем -50 дБн.

Поддержка многодиапазонности: плавная регулировка в диапазоне частот 160–10 м и потеря производительности от 20 кГц до 99 МГц.

Прошивка с открытым исходным кодом, встроенная в IDE: позволяет экспериментировать, добавлять новые функции, делиться вкладами через Github, сложность программного обеспечения: 2000 строк кода.

Особенности: Программный VOX может использоваться как быстрый, полностью инвазивный (режим QSK и полу-QSK) или для поддержки цифровых операций (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с задержкой управления TX/PA.

Установка: простая модификация установки с заменой 8 компонентов и 8 кабелей.

Высокая эффективность: передатчик EER на уровне E обеспечивает высокую энергоэффективность (нет необходимости в большом радиаторе) и простую структуру (нет необходимости в сложных балансных линейных усилителях мощности).

Полностью цифровая и программная сцена передатчика SSB: путем управления фазой PLL SI5351 (путем небольшого изменения частоты I2C выше 800 кбит/с) и амплитуды PA (через ШИМ-ШИМ) для выборки входного сигнала микрофона и восстановления SSB сигнал. Схема формирования ключа PA).

Полностью цифровой и программный приемник SDR (опция): дискретизирует I/Q-сигнал (комплексный) от цифрового смесителя с квадратурным детектором дискретизации, выполняет программный сдвиг фазы на 90 градусов (преобразование Гильбера) и устраняет их с помощью добавление сторон полос.

3 независимо переключаемых аналоговых аттенюатора переднего приемника: 0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ

Уровень шума приемника MDS: -135 дБм (полоса пропускания 200 Гц) на частоте 28 МГц.

Селективность входного каскада приемника: крутая частота настройки -45 дБ, десятикратный спад +/- 2 кГц

Фиксация динамического диапазона: сдвиг 20 кГц 123 дБ, сдвиг 2 кГц 78 дБ.

Декодер CW: простой, ямбический A, ключ B, VFO A/B + RIT и разделение и переключение соответствующего полосового фильтра реле через I2C

Поддержка CAT с подмножеством TS480: вы можете передавать потоковое аудио, нажимать клавиши и отображать текст через CAT.

SDR SSB Transceiver: Great Simplification упрощает исходную схему QCX, то есть уменьшает количество установочных элементов на 50 %, не требует сложных обмоток трансформатора и не требует процедур настройки.

Описание порта:

Зарядка: порт зарядки встроенной литиевой батареи, можно использовать только прилагаемое зарядное устройство. Запрещено использовать другие зарядные устройства.

Переключатель: ВЫКЛ. для выключения.

BAT: Встроенный аккумулятор.

13.8: Внешний источник питания

13,8 В постоянного тока, 3 А: порт внешнего питания

KEY: автоматическое подключение корпуса ключа, A, B, один ключ.

PA: внешний усилитель мощности, сигнал PTT

MIC: порт внешнего микрофона.

UART: последовательный порт связи, команда, совместимая с TS-480.

SPK: внешний динамик.

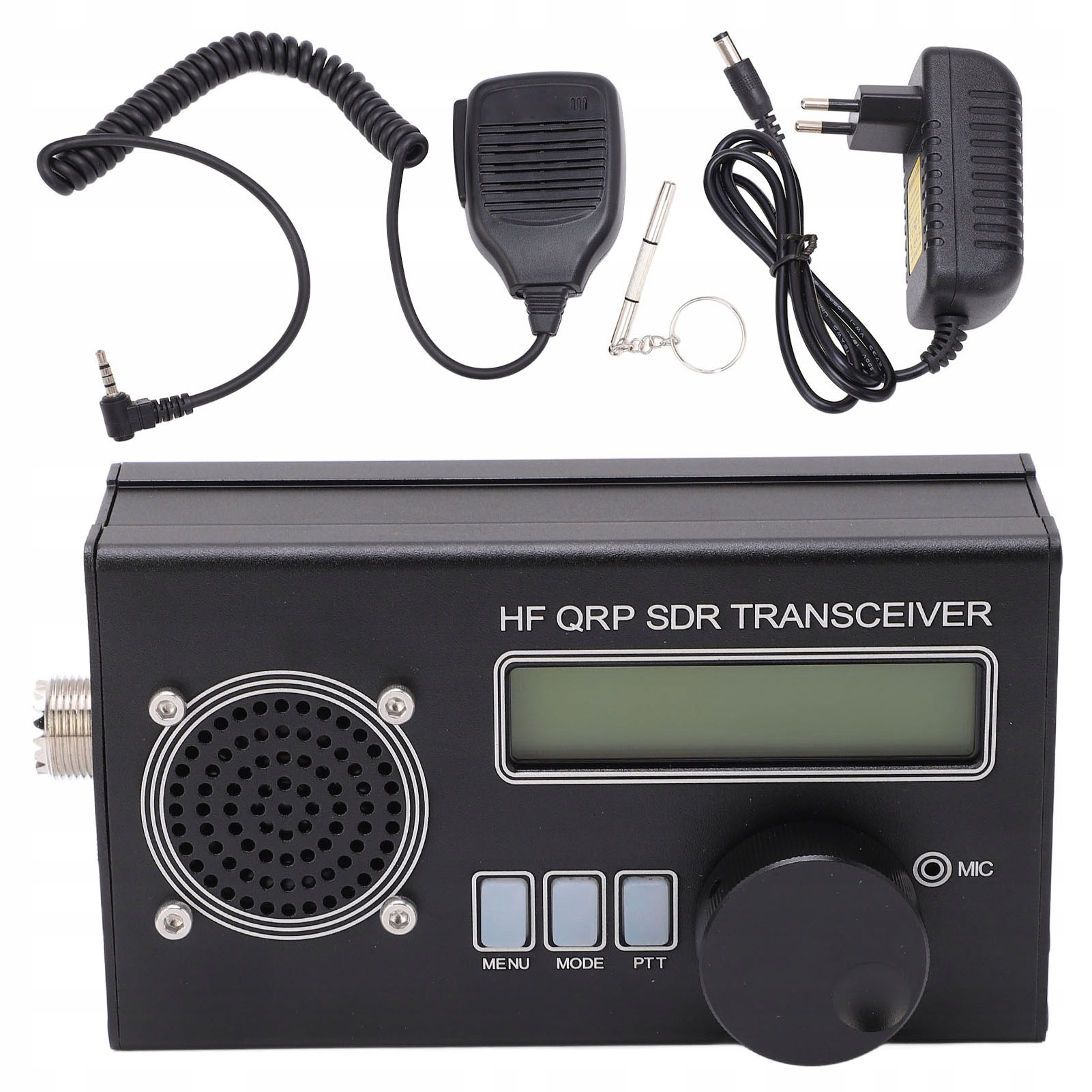

Список комплектации:

• 1 SDR-приемопередатчик
• 1 микрофон
• 1 х Зарядное устройство
• Отвертка 1 х 3 в 1
