АНАЛИЗАТОР ПОТРЕБЛЕНИЯ ВАТТ МЕТРА PEACEFAIR PZEM-017 USB-ПРЕОБРАЗОВАТЕЛЬ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 10
Заказывая «АНАЛИЗАТОР ПОТРЕБЛЕНИЯ ВАТТ МЕТРА PEACEFAIR PZEM-017 USB-ПРЕОБРАЗОВАТЕЛЬ» данный товар из каталога «Вольтметры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Pcefair PZEM-017 Счетчик потребления энергии постоянного тока для режима связи (#8)
. АНАЛИЗАТОР ПОТРЕБЛЕНИЯ ВАТТ МЕТРА PCEFAIR PZEM-017 USB-ПРЕОБРАЗОВАТЕЛЬ
Он в основном используется для измерения напряжения постоянного тока, тока, активной мощности, частоты и энергопотребления.
Текущий диапазон измерений составляет 50а, 100а, 200а, 300а и зависит от характеристик наружного сайдинга.
Физический уровень. Используйте UART для интерфейса связи RS485, скорость передачи данных — 9600, 8 бит данных, 2 стоповых бита, без четности.
Прикладной уровень использует протокол MODBUSRT для связи, поддерживает только функциональные коды, такие как 0x03, 0x04,0x06, 0x41, 0x42 и т. д.
Можно установить порог напряжения, разделенный на порог высокого напряжения и порог низкого напряжения, когда измеренное напряжение превышает пороговое значение, он может подать сигнал тревоги.
. АНАЛИЗАТОР ПОТРЕБЛЕНИЯ ВАТТ МЕТРА PCEFAIR PZEM-017 USB-ПРЕОБРАЗОВАТЕЛЬ
Спецификация:
Марка: Pcefair
Модель: PZEM-017
Напряжение:
Диапазон измерения: 0,05–300 В (при испытательном напряжении <7 В используйте режим независимого источника питания)
Разрешение: 0,01 В.
Точность измерения: 1
Ток:
Диапазон измерения: 0,02–300 А (может соответствовать четырем типам шунтов 50 А, 100 А, 200 А, 300 А)
Разрешение: 0,01 А
Точность измерения: 1
Мощность:
Диапазон измерения: 0,2–90 кВт
Разрешение: 0,1 Вт.
Точность измерения: 1
Потребление энергии:
Диапазон измерения: 0–9999 кВтч
Разрешение: 1 Втч
Точность измерения: 1
Сброс энергии: Используйте программное обеспечение сброса.
Сигнализация перенапряжения:
Порог высокого напряжения по умолчанию: 300 В
Порог низкого напряжения по умолчанию: 7 В
Интерфейс связи: интерфейс RS485
Рабочая температура20 ~ 60

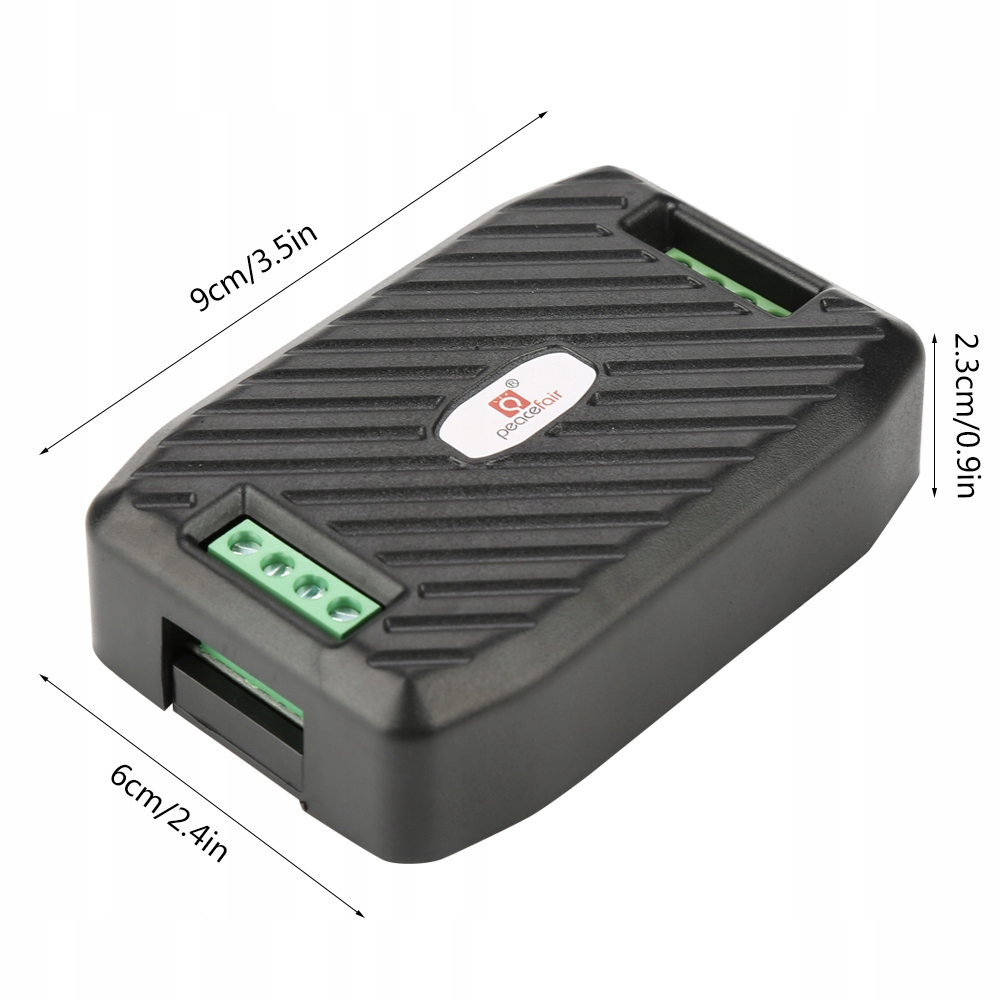

Размер продукта: прибл. 9*6*2,3 см/3,5*2,4*0,9 дюйма
Вес: прибл. 77 г ~ 287 г / 2,7 унции ~ 10,1 унций
Адрес Регистр Описание Разрешение
0x0000 Значение напряжения 1LSB соответствует 0,01 В
0x0001 Значение тока 1LSB соответствует 0,01a
0x0002 Значение мощности Низкий 16 бит 1LSB соответствует 0,1 Вт
0x0003 Значение мощности, высокий уровень, 16 бит
0x0004 Значение энергии, низкий уровень, 16 бит, 1 младший бит соответствует 1 Втч
0x0005 Значение энергии, высокий уровень, 16 бит
0x0006 Состояние сигнала тревоги высокого напряжения 0xffff — сигнал тревоги, 0x0000 — нет сигнала тревоги
0x0007 Статус тревоги низкого напряжения 0xffff — это тревога, 0x0000 — нет тревоги
Регистр адреса Описание Разрешение
0x0000 Порог тревоги высокого напряжения (5 ~ 350 В), по умолчанию 300 В, 1 младший бит соответствует 0,01 В
0x0001 Порог тревоги низкого напряжения 1 ~ 350 В), по умолчанию 7 В. 1 младший бит соответствует 0,01 В.
0x0002 Диапазон адресов Modbus-RTU: 0x0001 ~ 0x00f7
0x0003 Диапазон тока 0x0000: 100a 0x0001: 50a 0x0002: 200a 0x0003:300a
Необязательный набор
. АНАЛИЗАТОР ПОТРЕБЛЕНИЯ ВАТТ МЕТРА PCEFAIR PZEM-017 USB-ПРЕОБРАЗОВАТЕЛЬ

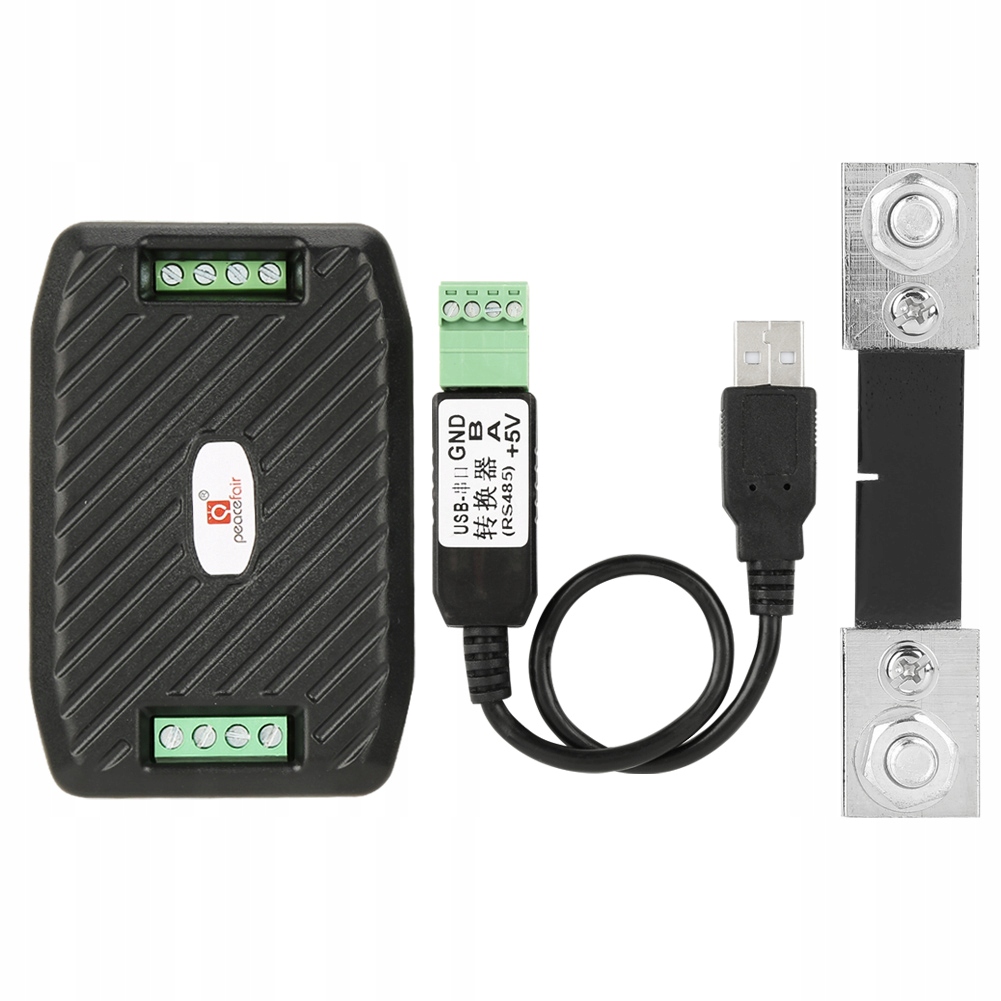

#8 1 измеритель потребления постоянного тока 1 кабель RS485-USB 1 х 100 А BARK
Примечание:
Интерфейс RS485 является пассивным выходом, для него требуется подключение внешнего источника питания 5 В, а внешний источник питания должен быть > 100 мА.
Когда входное испытательное напряжение меньше 7 В, оно должно подавать независимое рабочее напряжение 5 В через порт USB.
Не используйте USB-порт компьютера в качестве независимого источника питания, иначе это может привести к повреждению компьютера.
