Вентиляционная установка-рекуператор + контроллер

АБП-1200/315

Блок управления ABP-1200 соответствует требованиям Национального фонда охраны окружающей среды и водного хозяйства в отношении программы «Чистый воздух».

Встроенный ионизатор отрицательных ионов.

Отрицательный ион помогает:

• Убивать бактерии, вирусы и грибки.
• Облегчает дыхание.
• Очищает и освежает воздух.
• Ускоряет работу. отдых
• Повышает концентрацию
• Помогает в обучении
• Улучшает физическую форму

В комплекте:

• EC-ВЕНТИЛЯТОР НЕМЕЦКОЙ КОМПАНИИ
• ВСТРОЕННЫЙ ИОНИЗАТОР
• ДИАМЕТР ПАТРУБКИ 315 мм
• МАКСИМАЛЬНАЯ СКОРОСТЬ 2400 об/мин
• ФИЛЬТРЫ КЛАССА G4
• РЕКУПЕРАТОР ПРОТИВОТОКА СЪЕМНЫЙ ЛЕГКО ЧИСТЯЩИЙ
• ЭФФЕКТИВНОСТЬ РЕКУПЕРАЦИИ ОТ 65% до 92% (параметр зависит от разницы температур подачи)
• МОЩНОСТЬ ПРИБОРА ОТ 80 ДО 580ВТ
• ВСТРОЕННАЯ СИСТЕМА ОЧИСТКИ ВОЗДУХА (МИКРОЧАСТИЦЫ)
• СИСТЕМА АНТИЭЛЕКТРОСТАТИЧЕСКАЯ
• СИСТЕМА ИНФОРМАЦИИ О ЗАГРЯЗНЕННОМ ФИЛЬТРЕ
• БАЙПАС 100%, даже у именитых конкурентов с этим проблемы!!!
• КОРПУС ИЗ АЛЮМОЦИНКОВОГО ЛИСТА 0,7 мм
• ТОЛЩИНА ИЗОЛЯЦИИ 30 мм=3см
• ИЗОЛЯЦИЯ АКУСТИЧЕСКАЯ
• ТЕПЛОИЗОЛЯЦИЯ КАМИНА, СТОЙКАЯ К ВЫСОКОЙ ТЕМПЕРАТУРЕ. С АЛЮМИНИЕВЫМ ПОКРЫТИЕМ
• СЛИВ КОНДЕНСИРОВАННОЙ ВОДЫ!!!
• ОЧЕНЬ ХОРОШЕЕ СООТНОШЕНИЕ ЦЕНЫ И КАЧЕСТВА
• СЕНСОРНАЯ ПАНЕЛЬ

ПОЛЬСКИЙ ПРОДУКТ

Компания ECS имеет более 16 лет опыта в производстве промышленного оборудования, производя продукцию для крупнейших, авторитетных, международных компаний.

Каждая модель приточно-вытяжной установки создается на основе продуманных решений и проверенной технологии.

Фильтр – вставка из нетканого материала класса G4. Вам не обязательно покупать дорогие фильтры!!! Вы можете объединить несколько фильтров, например. G4 + F9 + H14 ps смог будет устранен на 80-90%

Использование ЕС-вентиляторов СДЕЛАНО В ГЕРМАНИИ

Использование вентиляторов большего размера увеличивает срок их службы и заглушает систему вентиляции

Корпус

Корпус изготовлен из тонких алюминиево-цинковых листов, оцинкованных с обеих сторон, которые имеют специальную форму на станках с ЧПУ и прочно закреплены с помощью оцинкованных заклепок, создавая жесткую, самонесущую конструкцию. Алюмоцинковый материал обеспечивает превосходную защиту поверхностей, контактирующих с вентиляционным воздухом, и герметизирует все элементы корпуса. С точки зрения акустики и термической защиты корпус защищен слоем ваты толщиной 30 мм.

Задачей ионизатора является естественная очистка воздуха от примесей, таких как: клещи, анаэробные бактерии, пыль, сигаретный дым, пыльца и т.д.

БАЙПАС 100% СДЕЛАН НА ПРИВОДЕ ШВЕЙЦАРСКОЙ КОМПАНИИ, ГАРАНТИРУЮЩЕЙ НАДЕЖНОСТЬ

Фильтр:

нетканый материал G4 (вытяжной и приточный воздух)

• Очень дешевый фильтр, возможность замены только нетканого материала, стоимость 2-4 злотых
• Возможность комплектации любого фильтра от G1 до U15 (фильтры, используемые в операционной)
• Возможность объединения нескольких фильтров одновременно
• Работа промышленное

Управление:

• Возможность управления на объектах с Интеллектуальными установками
• Возможность настройки оптимальных параметров работы вентилятора

Характеристики:

• МАКС. ЭФФЕКТИВНОСТЬ 1200 м3/ч
• МОЩНОСТЬ мин. 80 Вт макс. 580 Вт
• Давление до 700 Па
• НАПРЯЖЕНИЕ 230 В, 50 Гц
• Кпд рекуперации тепла от 75% до 92%
• Ред. двигатель 2400 об/мин
• Уровень шума дБ/(А)3м 24-52
• Максимальная рабочая температура до 45С
• Материал корпуса: алюмоцинковый лист 0,7мм
• Шерсть 30мм
• Приточный фильтр G4
• Вытяжной фильтр G4
• Диаметр патрубка 315 мм
• КПД рекуператора до 92%
• Противотоковый рекуператор
• ПЛАСТИКОВЫЙ рекуператор
• Система обнаружения загрязненности фильтра
• Ba-pass
• Система защиты от замерзания
• Вес ок. 120 кг КАЧЕСТВО ДОЛЖНО ВЕСИТЬ СРАВНЕНИЕ С ДРУГИМИ ПРОДУКЦИЯМИ ЭТОГО КЛАССА

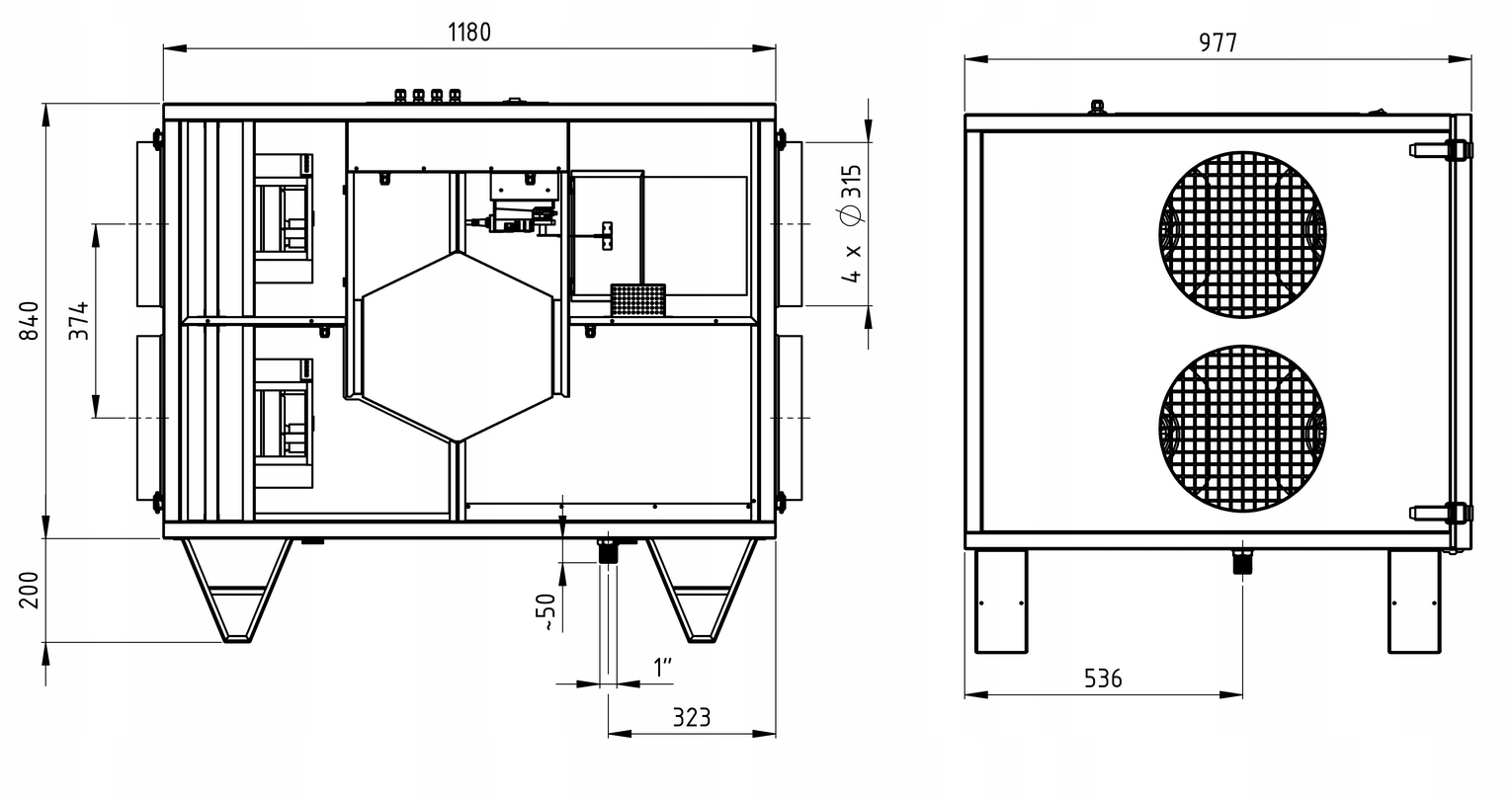

• Размеры 1180x990x840 мм
• СЕНСОРНАЯ ПАНЕЛЬ

Контроллер позволяет:

• измерение температур
• регулировку силы воздушного потока
• управление байпасом
• установку расписания
• управление подогревателем
• активацию управления ГТО
• настройку управления вторичным охладителем
• включение подогревателя
• сигнализацию о загрязнении воды фильтр
• интеграция с системой BMS, благодаря протоколу связи Modbus RTU.
• возможность мониторинга качества воздуха – температуры, влажности, концентрации газов.
• Польский, английский и русский языки на выбор
• обновление программного обеспечения через SD-карту.
• Комплексное регулирование коэффициента использования рекуперации тепло
• и т. д...

Сердцем контроллера является микропроцессор высокой вычислительной мощности с использованием инновационного программного обеспечения. Система управления также совместима с приложением, позволяющим удаленно управлять устройством с помощью компьютера или мобильного устройства.

Контроллер, установленный в установке, выполняет следующие функции:

• рекуперация тепла из вентилируемых помещений путем управления рекуператором механической вентиляции с противоточным, перекрестным или ротационным теплообменником

• плавное управление работой приточных и вытяжных вентиляторов, обеспечение высокой эффективности рекуперации тепла и воздухообмена в помещениях по программным расписаниям или ручное управление

• управление нагревателями (электрическими или водяными) и охладителем (фреоновым или водяным) плавно, обеспечивая высокий комфорт и точность регулирования вентилируемого воздуха

• управление байпасом и наземным теплообменником

• тройная защита теплообменника от замерзания

• взаимодействие с интернет-модулем ecoNET300 и мобильными приложениями ecoNET.apk и ecoNET.app

• взаимодействие с дополнительными комнатными панелями

• сигнализация о необходимости замены фильтров

• сигнализация и запись состояний тревог, обеспечивающая исправность системы реагирование

• фиксировать общее время работы отдельных компонентов в счетчиках и рассчитывать КПД рекуператора

• включать связь по протоколу Modbus RTU, с помощью которого можно управлять или контролировать работу всего устройства из внешней системы управления зданием

• свободная настройка назначения входов/выходов рекуператора позволяет настраивать работу контроллера в зависимости от потребности

Дополнительный интернет-модуль

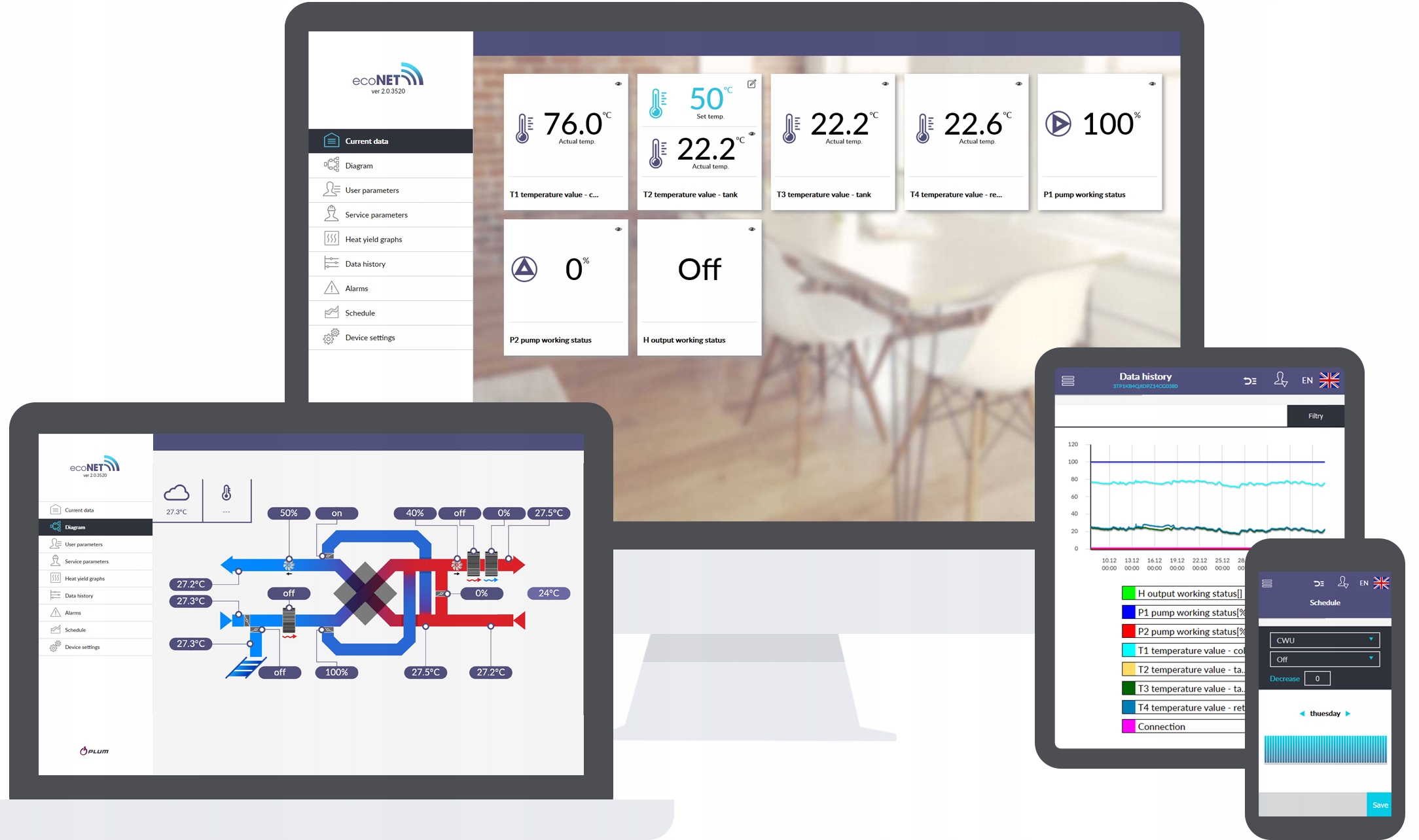

Интернет-модуль ecoNET обеспечивает удаленный доступ к регулятору через компьютер, планшет или мобильный телефон. Пользователь может редактировать основные параметры контроллера, влияющие на работу рекуператора и вентиляционной установки. С точки зрения пользователя, наглядная визуализация истории работы в виде диаграмм является дополнительным важным преимуществом. ecoNET 300 имеет обширные сервисные функции, позволяющие удаленно диагностировать существующие проблемы и их устранять.

Регулятор обеспечивает:

• очистку теплообменника

• возможность подключения различных типов панелей управления

• регулировку заданной температуры в вентилируемых помещениях

• автоматический или ручной режим работы

• обширные расписания на каждый день недели

• выбор дополнительных режимов рекуперации тепла (вечеринка, выход, проветривание, 4 пользовательских режима) и ее состояний работа•

взаимодействие с вытяжками, приборами сигнализации, противопожарными системами

• работа наземного теплообменника с автоматической регенерацией

• контроль и работа датчика качества воздуха, цифровых и аналоговых датчиков и датчика влажности

• работа отсекающих заслонок

• регистрация сигналов тревоги и неисправностей и обнаружение повреждений датчиков блока управления, вентиляторов, обогревателей и соответствующая реакция системы на ситуацию

• расчет энергии восстанавливается рекуператором

• счетчики работы отдельных устройств автоматики

• механизмы контроля потребления отдельных элементов автоматики с подсчетом времени работы и количества включений

• повышение эффективности работы рекуператора за счет алгоритма оптимизации энергопотребления

• плавное или двухпозиционное управление охладителем, первичным и вторичным нагревателем, перепускной заслонкой

• цифровое обнаружение повреждений внешних элементов автоматики: нагревателей, вентиляторов
