ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ДЛЯ ПРОВЕРКИ НЕПРЕРЫВНОСТИ ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА

Точный, надежный и удобный в использовании.

Сопротивление измеряется с помощью электрического моста. Прибор мобилен, удобен в переноске и имеет широкий диапазон измерений. Дисплей с подсветкой и функции хранения данных еще больше облегчают работу. Он также может измерять электрическую мощность.

Благодаря использованию подвесных ремней оператор может управлять прибором обеими руками. Прибор имеет эстетичный внешний вид, отличается точностью и стабильностью.

Он широко применяется для измерений электромеханических, телекоммуникационных и электрических устройств, а также проверки сопротивления изоляции.

Применение

Тестер применяется, в том числе:

• в энергетике,
• производстве,
металлургия,
• химическая промышленность,
• обслуживание электроустановок на дому
• и другие отрасли.

Идеально подходит для производственных процессов, сервисного монтажа, проверки и обслуживания защитных выключателей и выключателей перенапряжения.

Важнейшие функции:

• Измерение сопротивления изоляции
• Измерение переменного тока (AC)
• Измерение постоянного тока (DC)
• Измерение небольшого сопротивления.
• Хранение измеренных измерений/данных.
• Индикатор низкого заряда батареи.
• Большой цифровой ЖК-дисплей.
• Внешний источник питания постоянного тока (DC), 9 В постоянного тока, 1,5 А;
• Сигнализация о превышении предела
• Красный световой сигнал, звуковой сигнал
• Сигнализация высокого напряжения
>

Характеристики устройства:

• Дисплей: ЖК-экран, 3,5 цифры (макс. чтение «1999»)
• Индикатор перегрузки: после превышения верхнего диапазона первая цифра будет отображаться как «1».
• Время выборки: 3 раза в секунду
• Допустимая высота: ≤ 2000 м
• Дополнительный температурный коэффициент сопротивления: 0,15 заданной точности/°C (<18°C или > 28°C)
• Рабочая среда: в помещении, уровень загрязнения: 2
• Условия использования: температура: -15 ~ 55°C, влажность: < 75 % относительной влажности
• Условия хранения: температура: -40 ~ 60°C, влажность: < 90% относительной влажности.
• Защита от перегрузки: 100 мА / 60 В (восстанавливающийся предохранитель). )
• Индикатор низкого заряда батареи: на экране появляется символ батареи
• Источник питания: 6 батарей типа АА 1, 5 В или внешние Источник питания постоянного тока 9 В
• Потребляемый ток: Потребляемая мощность без нагрузки < 300 мВт во время теста
• Размеры: 176 x 110 x 77 мм
• Вес: 580 г (включая батареи)

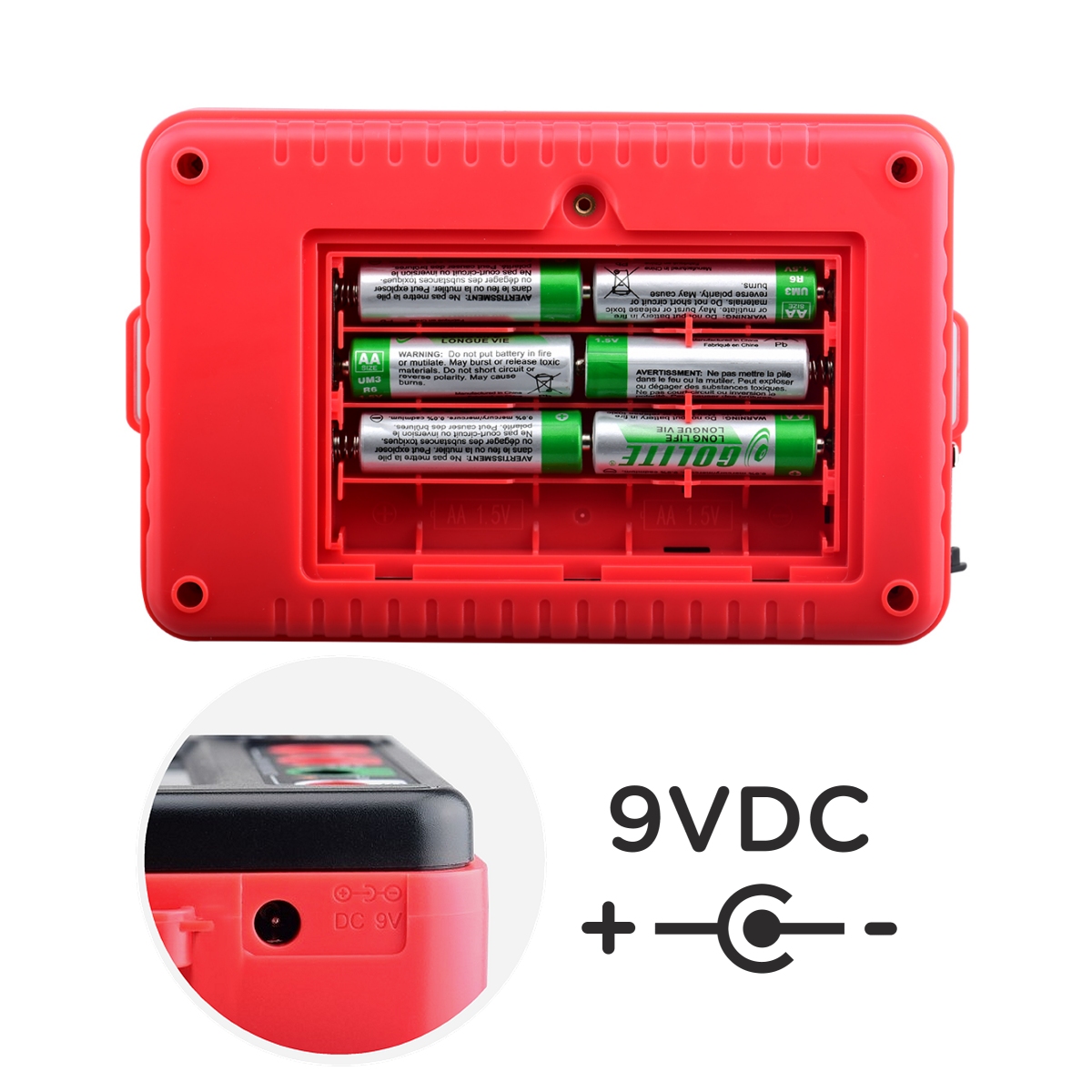

✅ Два варианта источника питания:

• 6 батарей типа АА 1,5 В
• внешний источник питания постоянного тока 9 В

ДЕТАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Тестер сопротивления изоляции:

• Номинальное напряжение: 250В/500В/1000В
• Точность: ±10 %

Тестовый диапазон:

✅250 В

• R=250 кОм, 1 мА
• Сопротивление изоляции: 1 МОм~200 МОм
• Погрешность: ±10%
< /ul>

✅500В

• R=500кОм 1мА
• Сопротивление изоляции: 1МОм~200МОм
• Точность : ±10%

✅1000В

• R=1МОм
• Сопротивление изоляции: 1МОм~2000МОм
• Погрешность: ±10 %

Характеристики:

• Ток короткого замыкания: <1,8 мА< /li>
• li>
• Среднее сопротивление: 250/500 В: 100 МОм.
• Сопротивление: Ом~2 кОм, <50 Ом, прозвучит звуковой сигнал; Испытательный ток: 1 мА, точность +(0,8%±6).
• Измерение напряжения постоянного тока: 0–1000 В; Точность +(0,5% ±6)
• Измерение напряжения переменного тока: 0–750 В; Точность +(1% ±6)

✅ Содержимое комплекта:

• 1x Измеритель сопротивления изоляции высокого напряжения GT5306A
• 1x Черный тестовый провод
• 1x Красный тестовый провод
• 2x Зажимы типа «крокодил»
• 6x Щелочные батарейки типа AA, 1,5 В
• 1x Руководство пользователя
• 1x Чехол
< / ул>

ОПИСАНИЕ КОМПОНЕНТОВ КОРПУСА:

• (1) Кнопка питания/ручка выбора функций: включает/выключает устройство и позволяет выбирать функции. Чтобы продлить срок службы батареи, оставляйте ее в положении «ВЫКЛ», когда она не используется.
• (2) Индикатор высокого напряжения (светодиод)
• (3) Кнопка «Удержание результатов чтения». Нажмите эту кнопку, чтобы сохранить текущие результаты чтения на экране. На экране появится символ HOLD. Нажмите кнопку еще раз, чтобы отключить функцию.
• (4) Кнопка подсветки экрана: включает/выключает подсветку.
• (5) Кнопка TEST – кнопка включения теста
• (6) L: подключается к заземляющему разъему проверяемой цепи. .
• (7) Вход: положительный конец проверки входного напряжения, сопротивление ниже 2 кОм и проверка целостности (В/Ом).
• (8) G: защита гнезда клеммы; когда объект испытаний требует добавления защитного кольца для устранения эффекта утечки, вывод электрода защитного кольца следует подключить к гнезду наконечника «G»; отрицательный вход, проверка напряжения, сопротивления и целостности цепи (G).
• (9) E: подключите «разъем» к измеряемому объекту
• ( 10) ЖК-экран
• (11) Черный тестовый кабель с зажимом «крокодил»
• (12) Красный Тестовый провод с зажимом типа «крокодил»
• (13) Гнездо источника питания 9 В постоянного тока позволяет подключить внешний источник питания для питания внутренней схемы.

ОПИСАНИЕ ЭЛЕМЕНТОВ ОТОБРАЖЕНИЯ:

• А. Диапазон измерения напряжения
• Б. Функция резервного копирования данных
• C. Напряжение переменного тока
• D. Измеренное значение
• E. Индикатор высокого напряжения
• F. Индикатор низкого заряда батареи.
• G. Единица напряжения/сопротивления

Схема метода измерения сопротивления изоляции.

В каталоге бренда вы найдете, среди прочего:

По желанию заказчика прилагаем отчет о калибровке от производителя, переведенный на английский язык. Через несколько дней мы получаем документ в электронном виде. Во избежание задержек с выполнением заказа мы отправляем отчет о калибровке в течение примерно 7 рабочих дней на адрес электронной почты, указанный в заказе или закрепленный за учетной записью.

Отчет о калибровке производителя предоставляется является бесплатным дополнительным документом и поэтому не является предметом продажи в рамках данного предложения.
