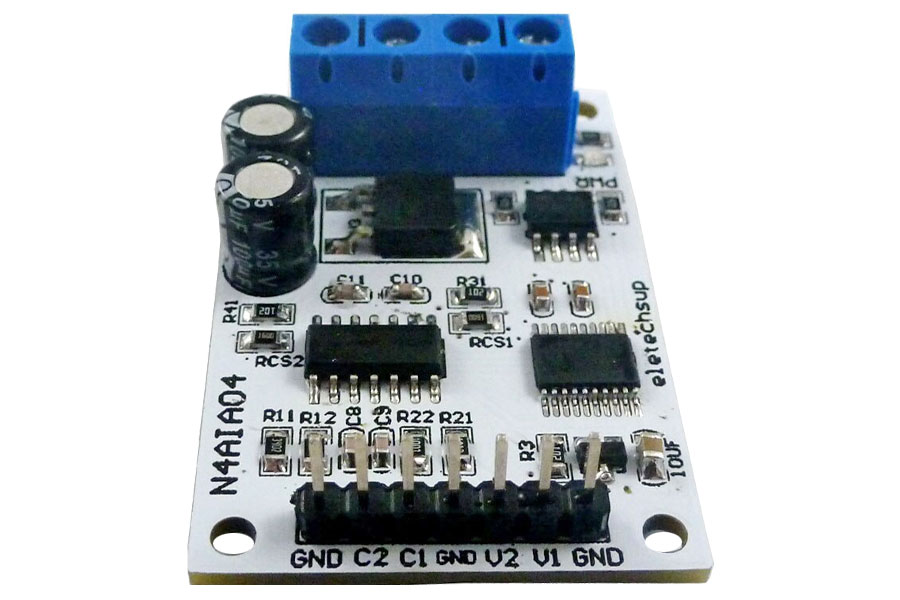

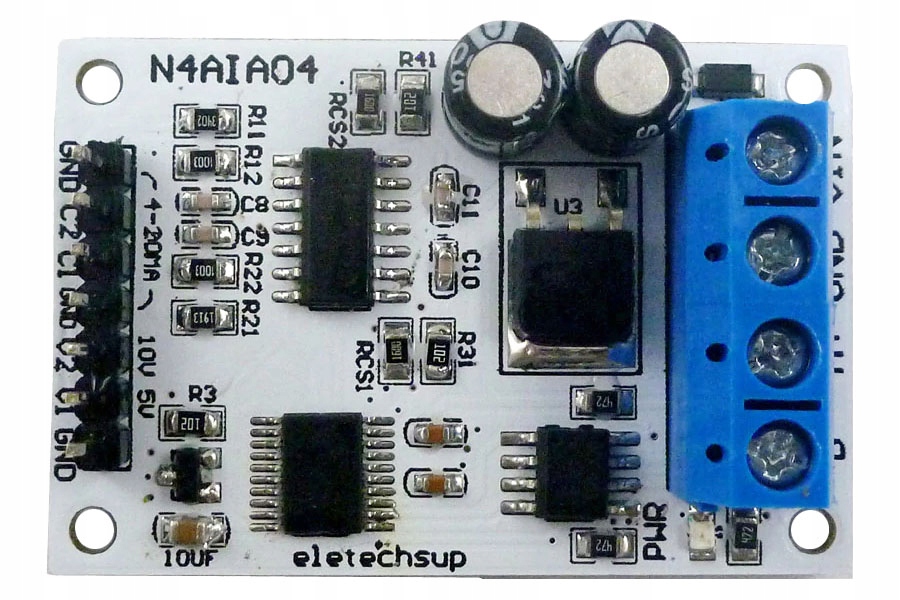

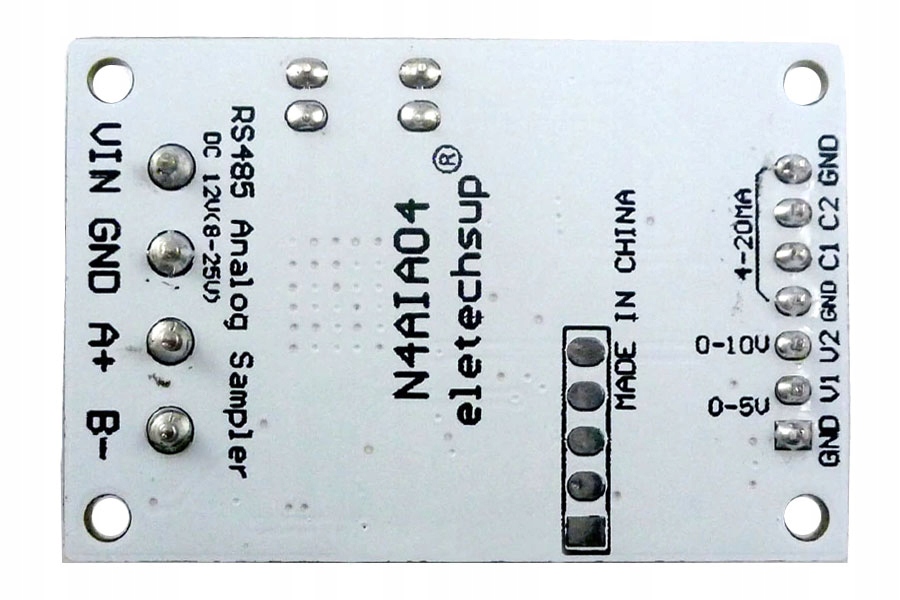

Измерительный модуль 4–20 мА 0–5 В 0–10 В RS485 MODBUS RTU PLC

Карта сбора данных для измерения напряжения по протоколу связи MODBSU RTU по стандарту RS485. Напряжение питания составляет от 8 В до 25 В постоянного тока. Система имеет измерительные входы в диапазоне от 0 до 5 В (V2) и 0–10 В (V1). Кроме того, модуль обеспечивает измерение тока в диапазоне от 4 до 20 мА (токовая петля 4-20 мА). Для правильного измерения напряжения минимальная нагрузка на каждый канал должна составлять не менее 1 мА. Система не подходит для измерения входного/выходного напряжения микроконтроллеров. Высокая точность измерения напряжения до 1% позволяет использовать модуль для измерения напряжения в широком спектре приложений. В режиме MODBUS можно поддерживать до 247 модулей, подключенных параллельно. Эталонная система с высокой точностью до 0,5%. Идентификатор устройства назначается командами MODBUS

технические данные:

  • измерительный модуль N4AIA04
  • напряжение питания: 8 – 25 В постоянного тока
  • рекомендуемое напряжение питания : 12 В постоянного тока.
  • Рабочий ток: 10–15 мА.
  • Поддержка команд MODBUS RTU 03 06.
  • Входы C1 и C2, каналы измерения тока 4–20 мА.
    • >
  • Входы V1, канал измерения напряжения: 0–10 В
  • Вход V2, канал измерения напряжения: 0–5 В
  • Минимальная нагрузка на каждый канал должна составлять не менее 1 мА, в противном случае измерение будет невозможно (система не подходит для измерения напряжения IO MCU.
  • точность измерения напряжения: 1 %
  • возможна калибровка
  • команды MODBUS могут быть выполняется последовательно HyperTerminal (последовательный помощник) или PLC Enter
  • до 247 модулей могут работать в командном режиме MODBUS (идентификатор модуля задается с помощью команд)
  • Интерфейс RS485
  • с помощью шунтов можно измерять ток (преобразование на элементах)
  • разрешение измерения напряжения: 0,01В
  • точность измерения напряжения: 1%
  • ток потребления: 10-14мА.
  • размеры: 45 х 30 х 15 мм.
  • вес: 11 г.

Приложения:

  • аналоговый вход

    ►измерение тока контура: 4–20 мА/0–20 мА

    ►измерение напряжения

  • сбор данных измерений на ПК через дополнительный адаптер USB-RS485
  • взаимодействие с контроллерами ПЛК
  • ► умный дом, домашняя автоматизация

    ► система идентификации

    ► удаленный мониторинг RS485

    ► сбор и сбор данных измерений мультиметром-вольтметром
