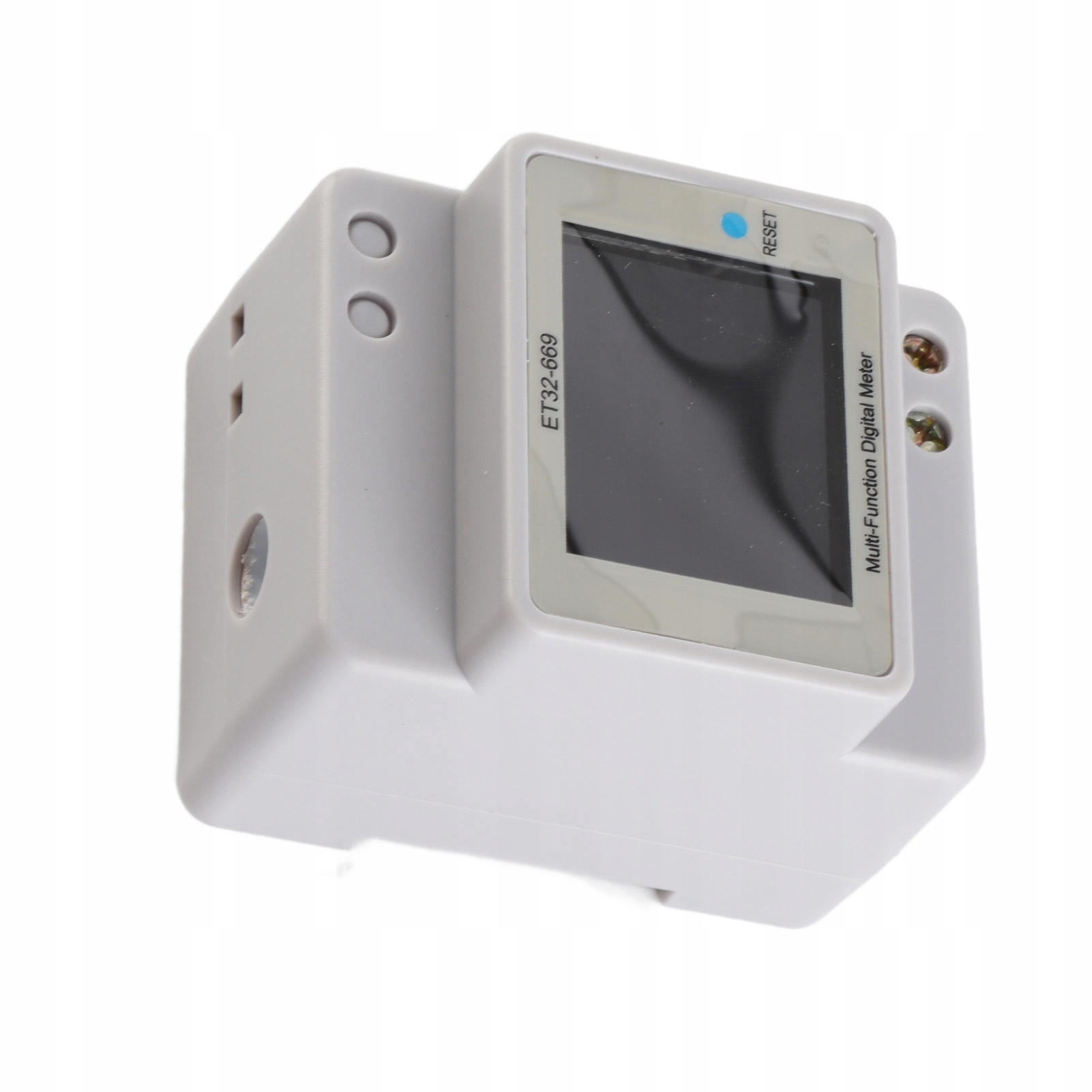

Высокая точность счетчика ватт-часов поддерживает однофазную мощность 22 кВт 5S

Функция:

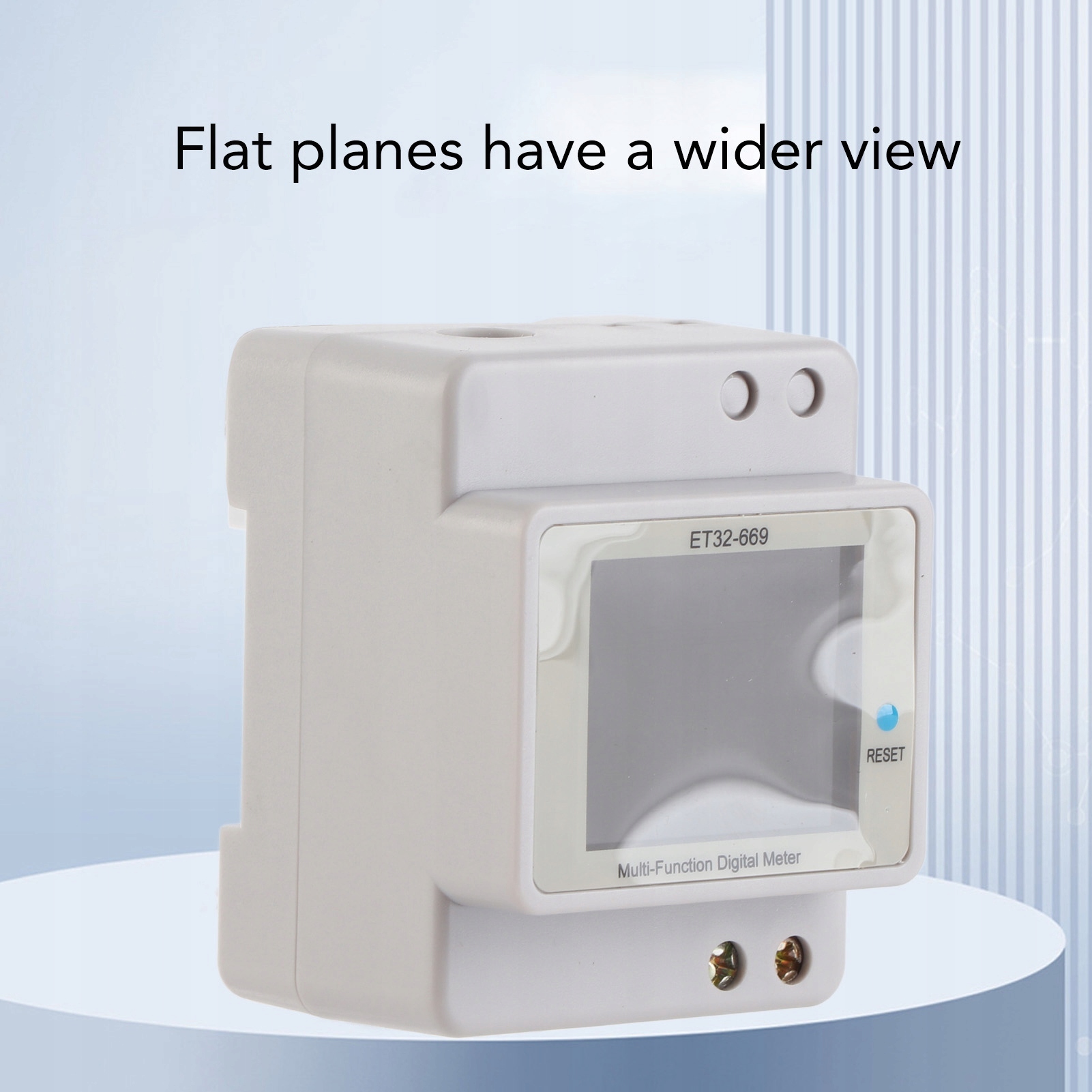

1. ЦВЕТНОЙ ЖК-ДИСПЛЕЙ: Счетчик ватт-часов оснащен полноэкранным цветным ЖК-дисплеем с углом обзора 178 градусов. Встроенный трансформатор для точного измерения.

2. ТОЧНОЕ ИЗМЕРЕНИЕ ЭНЕРГИИ: этот профессиональный и усовершенствованный однофазный счетчик для умного дома точно измеряет напряжение, ток, мощность, частоту и коэффициент мощности.

3. ПРОЧНЫЙ КОРПУС: Корпус интеллектуального счетчика ватт-часов изготовлен из огнестойкого ПК-материала, устойчивого к высоким температурам и ударам.

4. СЕМЕЙНЫЙ ЭЛЕКТРОПИТАНИЕ: однофазный счетчик энергии поддерживает мощность до 22 кВт и отображает шесть функций на одном экране.

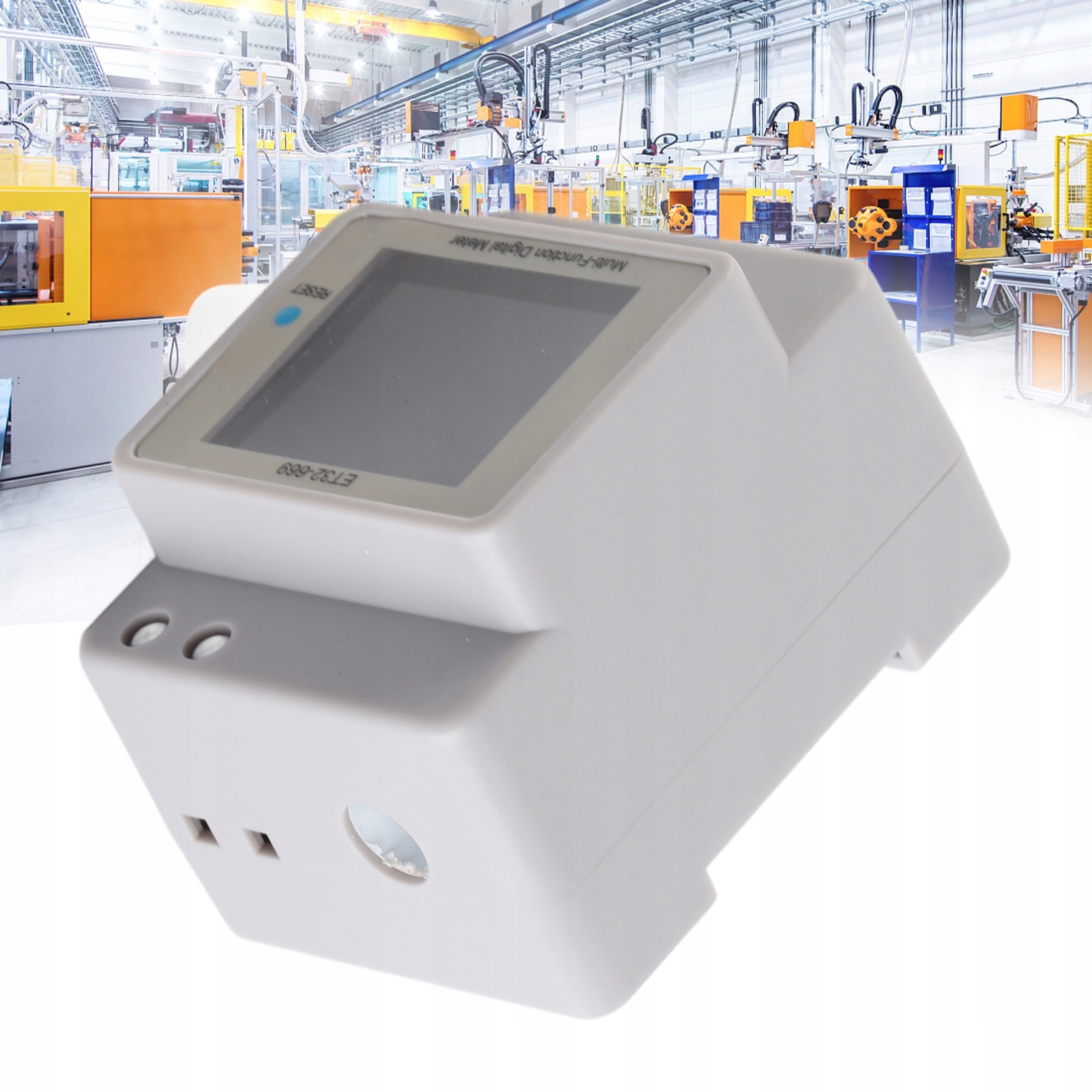

5. ШИРОКОЕ ПРИМЕНЕНИЕ: интеллектуальный счетчик ватт-часов подходит для химической промышленности, электростанций, средств автоматизации, системы DOS, электромеханического оборудования и других мест.

Спецификация:

• Тип изделия: счетчик ватт-часов
• Материал: компьютер

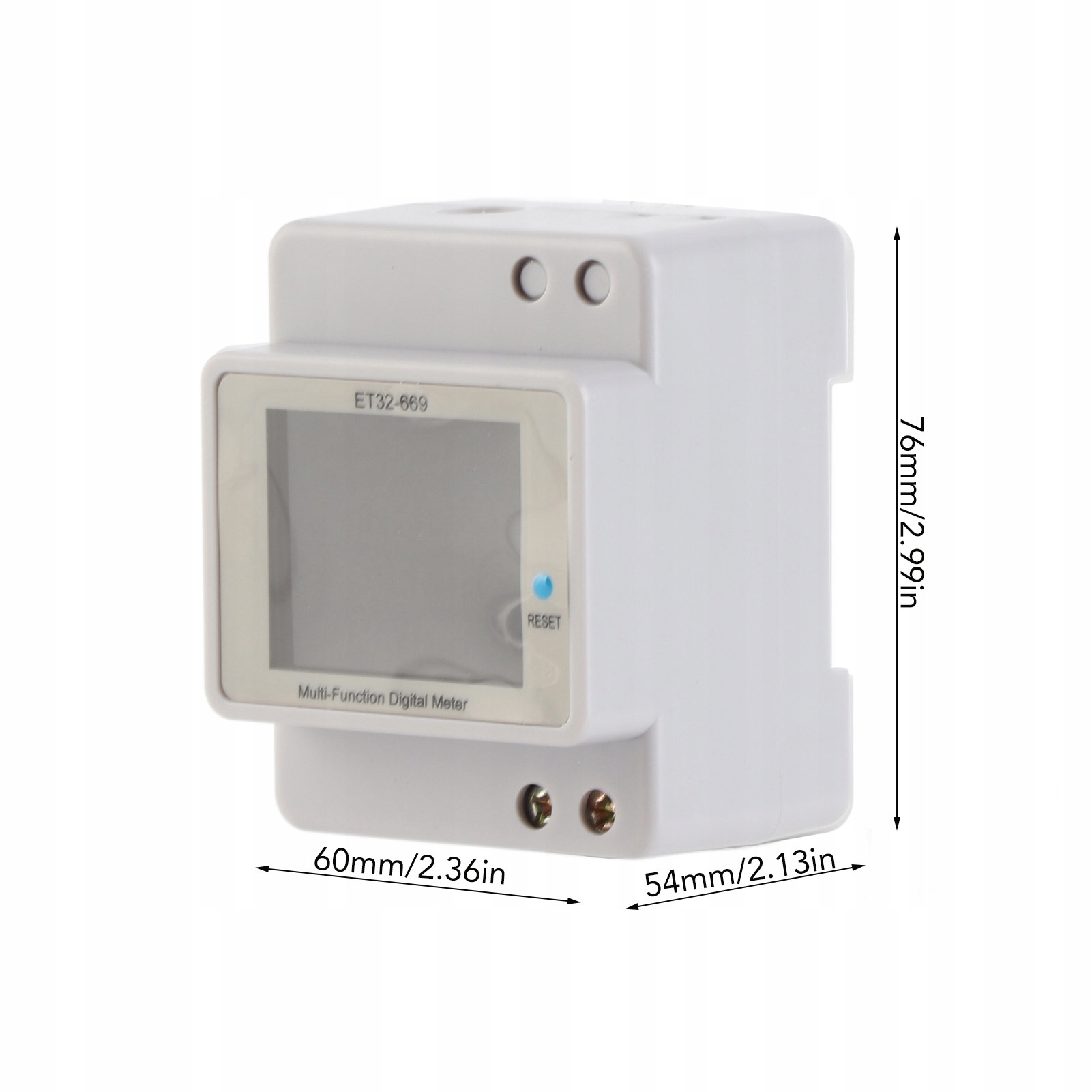

• Размер: прибл. 60x54x76 мм / 2,36x2,13x2,99 дюйма
• Модель: ET32 669
• Применение: Химическая промышленность, электростанции, средства автоматизации, DOS-системы, электромеханическое оборудование и другие места применения
• Основные параметры:
• Основные технические показатели

1. Точность измерения: 1% ± 2 слова

2. Диапазон измерения: напряжение переменного тока: AC40,0–300,0 В

• Переменный ток: AV0–100,0 А, текущее разрешение дисплея 0,01 А.
• Частота: 45,0–65,0 Гц.
• Коэффициент мощности: 0,00–1,00 ПФ.
• Активная мощность: диапазон измерения 0–30 000 Вт (диапазон). 0-9999,9 Вт между разрешением дисплея 0,1 Вт, остальное 1 Вт)
• Остальное 1 Вт)
• Электричество: Диапазон измерения 0-99999 кВтч 0-999,99 кВтч Минимальное разрешение дисплея 0,01 кВтч
• 1000-9999,0 кВтч Минимальное разрешение дисплея 0,1 кВтч
• 10000-99999 кВтч Минимальное разрешение дисплея — 1 кВтч

3. Скорость измерения: 0,5 секунды

4. Режим установки: Тип рельса

Как использовать:

1. Подключите измеренное напряжение к клеммам 1 и 2 в правом нижнем углу прибора.

2. Подключите встроенный трансформатор в соответствии со схемой подключения, показанной на рис. 1, и пропустите провода измерительной цепи через круглое отверстие под прибором. Направление проводов должно выбираться пользователем произвольно в зависимости от ситуации использования, и направление проводов не повлияет на результат измерения.

• 3. Подключите внешний трансформатор согласно схеме подключения на рисунке 2, два провода другого конца тонкого трансформатора тока с помощью прибора подключите к клеммам 3 и 4 в правом верхнем углу прибора, а провода измерительной цепи пропустите через круглое отверстие трансформатора.

4. После включения питания прибор отображает измеренные параметры.

5. Если вам необходимо сбросить измерение мощности (начиная с нуля), нажмите и удерживайте кнопку (СБРОС), расположенную с правой стороны панели измерителя, в течение 5 секунд (нажмите и удерживайте в течение 5 секунд), пока на дисплее мощности не отобразится 0, затем отпустите кнопку, и измерение мощности начнется с нуля. Блок питания имеет функцию автоматического сохранения данных в случае сбоя питания, то есть при отключении испытательного напряжения или возникновении сбоя питания измеритель автоматически сохраняет текущие измеренные данные, а при повторном подключении к испытательному источнику питания счетчик продолжает считать первоначально сохраненные данные.

Список упаковки:

• 1 интеллектуальный счетчик
• 1 руководство пользователя
