ВНУТРЕННЯЯ ГИДРАВЛИКА URSUS C-330

КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ И РАСШИРЕНИЯ ЗАВОДСКОЙ ГИДРАВЛИКИ

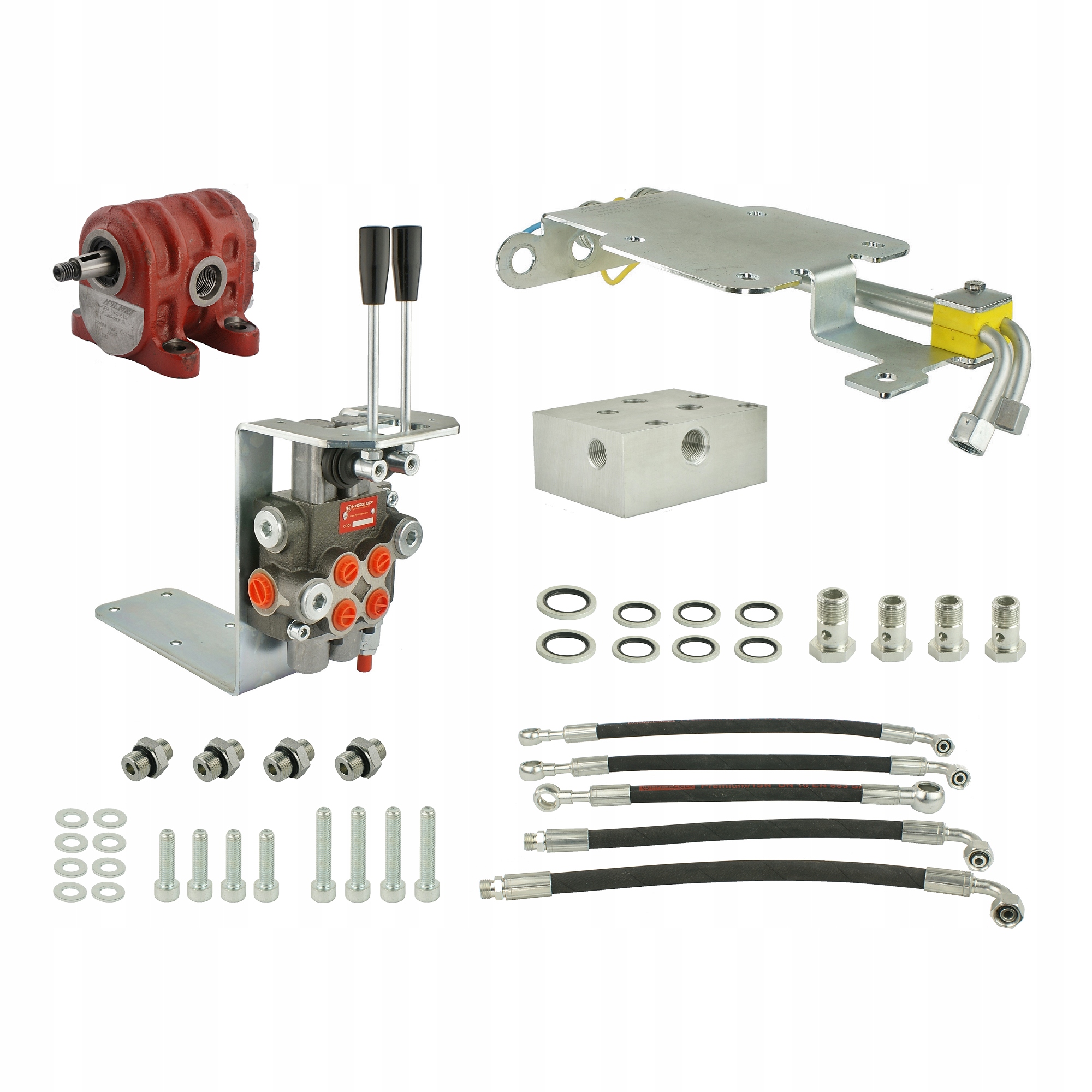

В комплект входят:

• Подкачивающий насос с усиленной подачей
• Переходник, монтируемый вместо распределителя под сиденьем
• Распределитель 2-х секционный гидравлический с плавающим секция управления подъемником и вторая дополнительная секция.
• Кронштейн распределителя, установленный с правой стороны между сиденьем и крылом.
• Два быстроразъемных гидравлических разъема, закрепленных на прочном кронштейне, установленном под сиденьем.
• Гидравлические трубки и шланги, необходимые для правильного соединения компонентов.
• Винты, гайки и другие необходимые крепежные детали при сборке.

Производство:

Оригинальный продукт Гидролайдера марка, условное обозначение: 2.00.16.225.1

Применение:

Весь гидрокомплект новый, комплектный и проверенный, неоднократно устанавливался в тракторы С-330 и С-330 С-330М.

Принцип работы установки:

Комплект позволяет управлять подъемом и дополнительно расширять гидравлику трактора на основе гидросистемы, входящей в комплектацию трактора.

Позволяет снять оригинальный проблемный распределитель под сиденьем, который заменяется предлагаемым в комплекте переходником, специально изготовленным для Ursus C-330. Дополнительные элементы комплекта расширяют систему гидрораспределителем с креплением и современными и удобными гидровыходами в задней части трактора. Усиленный чугунный насос ускорит работу и улучшит динамику системы.

Все элементы легко помещаются в пространстве кабины, под сиденьем и сбоку возле крыла, даже в тракторах, работающих от двух аккумуляторов.

Гидравлический распределитель:

• 2-х секционный распределитель с расходом 40л/мин, управляемый рычагами.
• На данном аукционе оснащен одной плавающей секцией для управления подъемом, а другой обычной секцией для управления двусторонним приводом.
• Возможность оснащения плунжерной секцией или защелкой (не входит в данный аукцион).
• Перепускной клапан заводской настройки 175 Бар
• Возможность саморегулировки клапана, изменение полного оборота на 30 Бар.
• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Кронштейн распределителя прикручен к трактору винтами крепления основания аккумулятора
• Материал кронштейна: толстый оцинкованный лист 5 мм

Кронштейн заднего гнезда:

• Устанавливается между основанием сиденья и опорой сиденья.
• Оснащен набором из двух гнезд, цветных пылезащитных колпачков, трубок, креплений трубок и разъемов.
• Два евророзетки, выведенные к задней части трактора, поддерживают одну секцию гидрораспределителя.
• Кронштейн прикручивается к трактору с помощью винтов крепления сиденья водителя.
• Материал кронштейн: оцинкованный лист толщиной 5мм

Конструкция кронштейна допускает установку до четырех розеток, поэтому в дальнейшем можно расширить гидравлику дополнительной секцией и дополнительной парой разъемов в задней части трактора. Кронштейн с набором из 4-х розеток доступен в предложении Agricola на других аукционах Allegro.

Гидравлический насос:

Польский производственный насос с усиленным потоком масла, предназначенный для управления гидравлической системой Ursus C-328 и C-330. Рекомендуется при наличии проблем с оригинальным насосом, например. погрузчик или другие машины работают слишком медленно.

• Производительность: 28 л/мин (при 1600 об/мин)
• Геометрический объем: 18 см3/об
• Номинальное давление: 10 МПа
• Максимальное давление: 12 МПа
• Направление вращения: левое
• Диапазон вращения: 800 - 2500 (об/мин)
• Внутренняя резьба: М22х1,5
• Корпус: чугун

На иллюстрациях показана установка комплекта при расширении гидравлики в тракторе Ursus C-330:

Все элементы гидросистемы, представленные в примерах, и обширные комплекты доступны на других аукционах в предложении Agricola.
