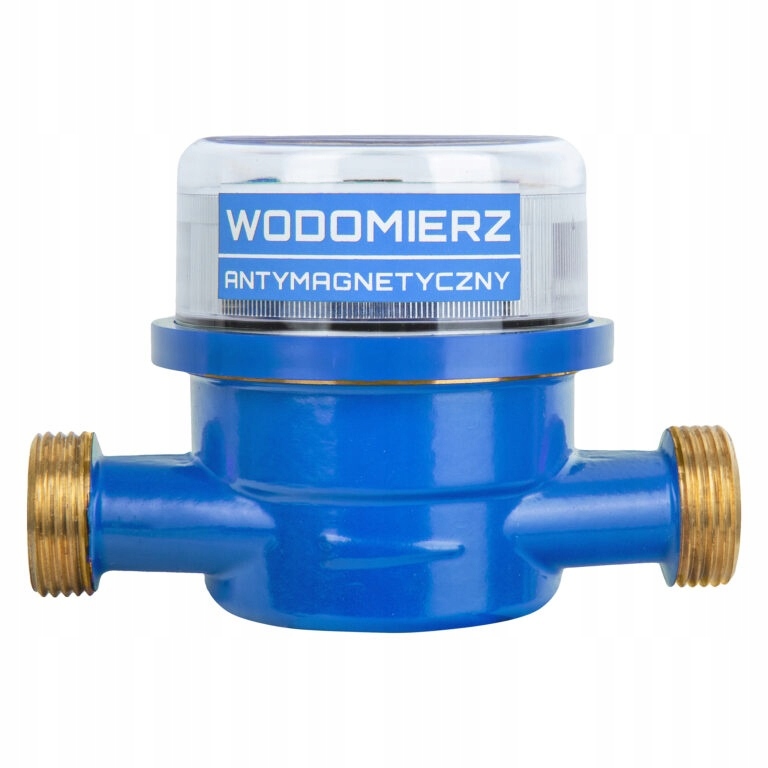

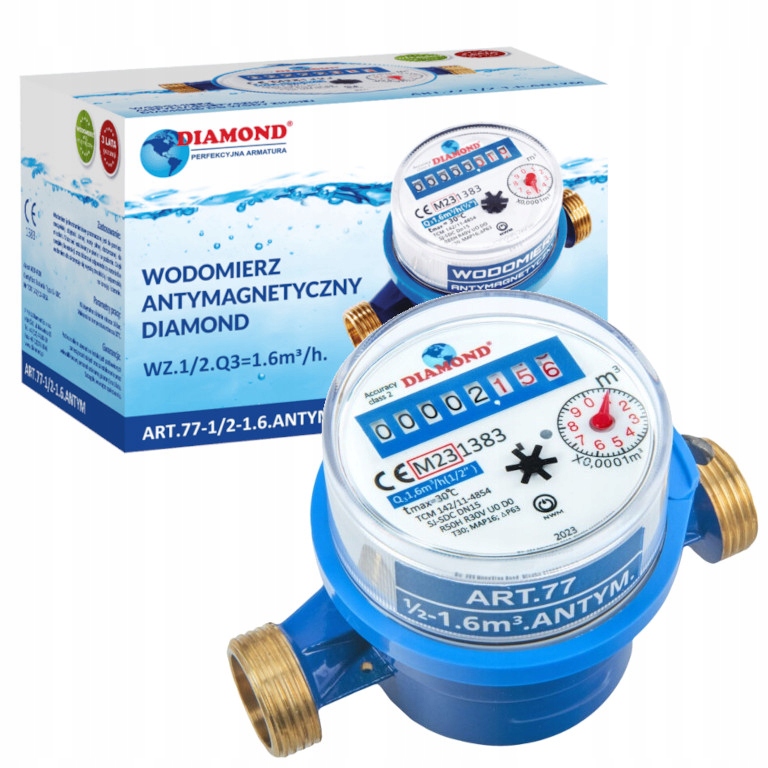

АНТИМАГНИТНЫЙ ВОДОМЕРНЫЙ СЧЕТЧИК DIAMOND.ZW.1/2.Q3-1,6 м3/ч.

Внимание! - диаметр в названии, т.е. 1/2 дюйма DN15, относится к диаметру трубы, для которой предназначен водомер.

Резьба на водомере 3/4 дюйма DN20.

Для установки правильного счетчика воды мы рекомендуем использовать голландский фитинг 3/4 x 1/2 дюйма.

Продукция польского производителя Diamond – проверенное решение в системах центрального отопления. и горячая вода

➡️ Водосчетчики DIAMOND – это измерительные приборы, предназначенные для измерения объема холодной водопроводной воды, подаваемой в квартиры. Их можно устанавливать горизонтально или вертикально (H или V). Измерительный счетчик защищен пломбой от вмешательства посторонних лиц.

➡️ Продукт с сертификатом PZH, соответствующий европейским директивам CE

⚙️ Технические характеристики

• Код производителя:  ART.77-1/2-1.6.ANTI.

• Размер:  3/4 дюйма

• Бренд: Бриллиант

• EAN: 5907547686061

⚙️ Технические данные

• Расход Q3: 1,6 м3/ч

• Резьба:  Внешний тип G

• Температурный класс: T30

• Класс устойчивости к возмущениям потока: U0, D0

• Соотношение 2/1 квартал: 1,6

• Соотношение 4/3 квартала: 1,25

• Класс потери давления: ΔP63

• Класс давления: MAP 16

• Материал:

Прижимная пластина: GFN2

Уплотнительное кольцо: NBR

Пэд: PPS

Рабочее колесо: ПП, ферритовый магнит, PA66, нержавеющая сталь

Корпус: латунь

Шпилька: ПОМ, нержавеющая сталь

Регулировочная пластина: PPO

Фильтр: HDPE

Размеры:

A: 3/4 дюйма

Длина: 110 мм / ширина: 78 мм

Дополнительная информация:

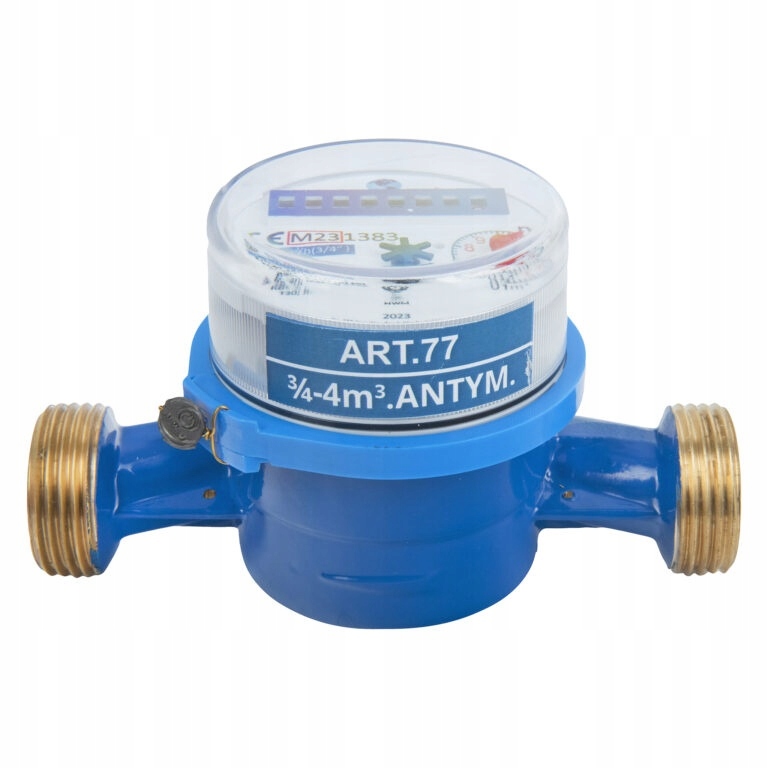

Счетчики воды прошли оценку соответствия и на эти счетчики воды нанесен знак оценки соответствия в виде маркировки «СЕ» и дополнительная метрологическая маркировка в виде заглавной буквы М и двух последних цифр года, в котором она была применена, обведенных прямоугольником. Дополнительно рядом указан номер уполномоченного органа, в котором водосчетчики прошли проверку и получили сертификат. Ниже, отмеченные желтой рамкой, упомянутые маркировки на водомере DIAMOND:

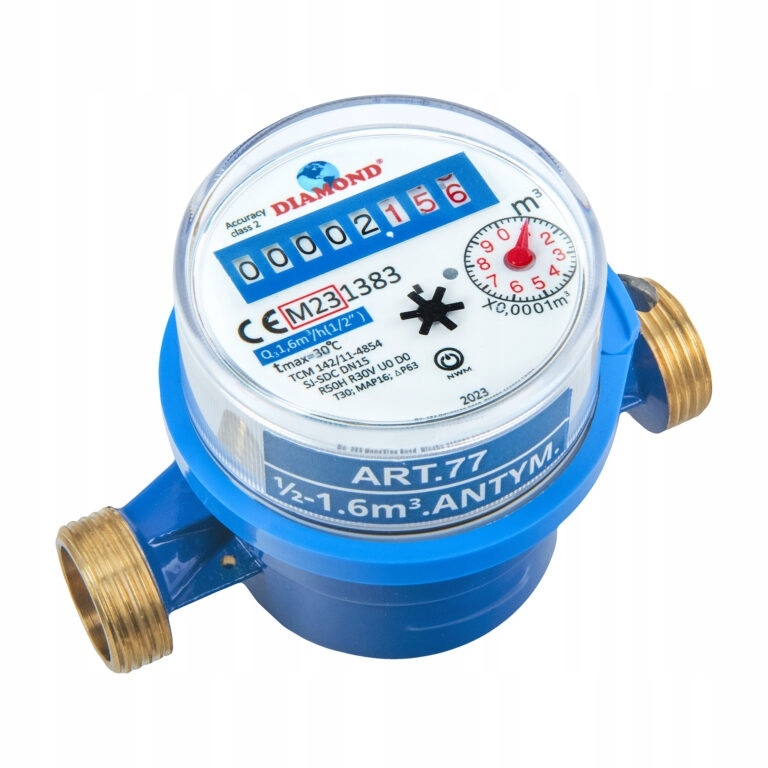

Цифра М23 на циферблате водосчетчика указывает год его производства (2023) и может использоваться для определения срока действия процедуры подтверждения соответствия (первичной проверки). Легализация счетчиков воды действительна в течение 5 лет, а для счетчиков воды с маркировкой М23 – с 1 декабря 2023 г. по 30 ноября 2028 г.

В соответствии с Постановлением Министра предпринимательства и технологий от 22 марта 2019 года о законодательном метрологическом контроле средств измерений, З.У. п.759 - срок подачи заявления на повторную поверку счетчика воды после оценки соответствия определяется месячной отметкой с римским числом, обозначающим месяц, в котором была завершена/истекла поверка, и годовой отметкой с симметричными арабскими цифрами, обозначающими две последние цифры. года действия. Если легализация станет недействительной, водомер не может быть основанием для расчетов.

Счетчики воды DIAMOND доступны в двух цветах: синем и красном. Синие водомеры предназначены для использования с холодной водой (Т30 – водомеры, предназначенные для использования в воде с температурой не выше 30°С), а красные – для горячей воды (Т90 – водомеры, предназначенные для использования в воде с температурой не более 90°С).

Большинство параметров можно прочитать по маркировке на самом водомере. К ним относятся температурный класс, класс давления и метрологический класс.

Счетчики воды и их метрологические классы

В случае счетчиков воды метрологический класс является условным показателем точности измерений. Метрологический класс, указанный на каждом счетчике воды, показывает, насколько точен данный прибор.

До сих пор известны старые метрологические классы, используемые многими людьми и предприятиями. Эти классы были определены в устаревшей директиве по метрологии: A, B, C и D, где A - низший класс, т.е. наихудший,

D – высший класс, т.е. самый точный.

Однако официально, в соответствии с Директивой ЕС MID 2014/32/EU, метрологические классы заменены коэффициентом R. Фактор R — это соотношение потоков Q3 и Q1.

Q3 - непрерывный объемный расход - это наибольший объемный расход, при котором водосчетчик работает корректно в нормальных условиях эксплуатации, т.е. в условиях непрерывного или прерывистого расхода, а Q1 - минимальный объемный расход - это наименьший объемный расход, при котором показания водомера соответствуют требованиям относительно предельно допустимой погрешности.

Ниже приведена корректировка R-фактора для ранее использовавшихся классов. Старый класс C – R=160, класс B – R=50 и класс A (самый низкий) – R=25. Остальные значения R следует рассматривать как показатели более или менее точных счетчиков воды. Чем выше значение R, тем точнее будет измерение и тем выше метрологический класс.

А – 40

Б - 80

С – 160

Д - 200-800

Что такое R и как он рассчитывается?

R – основной параметр, определяющий метрологический диапазон водомера. Он рассчитывается на основе отношения непрерывного объемного расхода Q3 к минимальному объемному расходу Q1.

Чем выше значение R, тем выше чувствительность измерения объема воды, протекающей через водомер.

Ниже значения коэффициента R для счетчиков воды DIAMOND. Обратите внимание, что счетчик воды имеет разные метрологические классы в зависимости от способа установки – вертикального или горизонтального.

Модель АРТ.77-1/2-1.6.АНТИ.:

H – УРОВНИ: 50 рэндов

V – ВЕРТИКАЛЬНО: R30

Начальный расход и минимальный объемный расход Q1.

Начальный расход: это расход, когда водомер начинает измерять расход воды. Но требований к его точности нет.

Q1: минимальный расход, при котором погрешность измерения должна быть близка к 0%. Для счетчиков воды DIAMOND это =/- 5% - в соответствии с Директивой по метрологии.

Модель АРТ.77-1/2-1.6.АНТИ.:

Начальная: 10 л/ч

Q1: 32 л/ч

Ограничение ошибок и объемных потоков

Здесь важны четыре символа: Q1, Q2, Q3 и Q4. И так:

Q1 - минимальный объемный расход - наименьший объемный расход, при котором показания счетчика воды соответствуют требованиям по допускаемой погрешности,

Q2 - промежуточный объемный расход - значение объемного расхода, возникающее между непрерывным и минимальным объемным расходом, при котором диапазон измерительных нагрузок разделяется на два интервала: верхний и нижний. Каждый интервал имеет характерную предельно допустимую погрешность,

Q3 — непрерывный объемный расход — это наибольший объемный расход, при котором счетчик воды работает правильно в нормальных условиях использования, т.е. в условиях непрерывного или прерывистого расхода,

Q4 – перегрузка объёмного расхода – это наибольший объёмный расход, при котором водомер работает корректно за короткий промежуток времени, без повреждений.

Допустимая предельная погрешность в нижнем диапазоне нагрузок от Q1 до Q2, исключая Q2, составляет ±5% (в случае холодной, теплой и горячей воды). В свою очередь, допустимая предельная погрешность в верхнем диапазоне нагрузки от Q2 до Q4 (max), включая Q4 (max), составляет ±2% (холодная вода) и ±3% (теплая и горячая вода).

 Что такое R и как он рассчитывается?

R – основной параметр, определяющий метрологический диапазон водомера. Он рассчитывается на основе отношения непрерывного объемного расхода Q3 к минимальному объемному расходу Q1.

Чем выше значение R, тем выше чувствительность измерения объема воды, протекающей через водомер.

Ниже значения коэффициента R для счетчиков воды DIAMOND. Обратите внимание, что счетчик воды имеет разные метрологические классы в зависимости от способа установки – вертикального или горизонтального.
