Водяной воздухонагреватель

VOLCANO VR MINI 3 AC

В комплекте:

- настенный 3-скоростной контроллер -навесной VOLCANO/WING AC

- Поворотная монтажная консоль.

Технические данные:

• Двигатель : AC
• Количество рядов нагревателя: 3
• Тип теплообменника: 3-х рядный медно-алюминиевый
• Диапазон мощности: 4–27 кВт
• Номинальная мощность нагрева: 17,7 кВт (70/50/15C, 3-я передача)!
• b>
• Максимальный расход воздуха: 2000 м³/ч
• Количество скоростей вентилятора: 3
• Диаметр соединительных патрубков: 3/4"
• Горизонтальный радиус действия воздуха: до 14 м
• Дальность действия по вертикали: до 8 м
• Мощность двигателя переменного тока: 0,115кВт
• Вес устройства (без воды): 13 кг
• Размеры корпуса: 530 x 530 мм
• Уровень шума: от 29 дБ(А) на расстоянии 3 м
• Производитель: VTS

Лучший выбор небольшого водонагревателя.Идеально подходит для мастерских, гаражей, складов и т.д. залы площадью до 130 м2.

НАГРЕВАТЕЛЬ VOLCANO MINI отличается самой высокой номинальной мощностью обогрева среди конкурирующих моделей – до 17,7кВт (70/50/15С, 3-я передача). !

Возможность приобрести шланги в комплекте.

Описание продукта

В комплект входит

Нагреватель переменного тока VOLCANO VR MINI

• Проверенный бренд, высокая максимальная мощность до 27кВт
• 3-скоростной вентилятор
• Прочный корпус

Уникальная конструкция с 3-х рядным теплообменником!

Монтажная консоль< /h2 >

• Возможность регулировки положения обогревателя (слева/справа)
• Прочная конструкция

Настенный контроллер WING / VOLCANO AC

Настенный контроллер переменного тока WING / VOLCANO

h2>

• 3-ступенчатая регулировка вентилятора отопителя
• Термостат
• Возможность подключения электромагнитного клапана

VOLCANO MINI HEATER отличается самой высокой номинальной мощностью нагрева среди конкурирующих моделей - целых 17,7 кВт (70/50/15C, 3-я передача)!

Особенности и преимущества обогревателей VOLCANO

• Инновационные технические решения.
• Современный промышленный дизайн.
• Точно изготовленный, легкий корпус.
>
• Тщательно подобранный состав используемых материалов.
• Динамичная форма воздуховода.

Настенный контроллер переменного тока WING AC/VOLCANO

Технические данные

• Напряжение питания: 220–240 В
• Допустимое нагрузка: 6(3) А
• Диапазон настройки: 10-30°C
• Параметры рабочей среды: -10-50°C
• Взаимодействие с двигателями: переменного тока
• Измерение температуры: Встроено в устройство
• Выходной сигнал: ВКЛ/ВЫКЛ
• Уровень защиты: IP30
• Производитель: VTS

Настенный контроллер DT TR110C используется для управления работой всех типов штор WING и VOLCANO нагреватели b> с трехскоростными двигателями переменного тока.

Выключатель нагрева водяных завес WING и нагревателей VOLCANO управляет работой привода, установленного на клапане.

Встроенный в термостате автоматически отключает нагреватель, в зависимости от настройки на ручке термостата температуры.

Работа с обогревателями

Контроллер, в зависимости от мощности обогревателя, может работать с разное количество устройств.

Количество отопителей с двигателем переменного тока, подключенным к контроллеру:

• VR MINI AC - 4 шт.
• VR1 AC — 2 шт.
• VR2 AC — 2 шт.
• VR3 AC — 1 шт.

Современный

1. Дизайн -Утонченная форма корпуса обеспечивает оптимальную видимость поверхности теплообменника, скрывая при этом элементы конструкции.

2. Форма и цвет.Светлые и чистые линии корпуса в сочетании с универсальной цветовой композицией обеспечивают гармоничную адаптацию к любому типу помещения.

3. Материал (АБС) - Корпус изготовлен из высококачественного АБС-пластика с анти-УФ-пигментами и отличается высокой механической прочностью, долговечностью и устойчивостью к высоким температурам. Используемый материал обеспечивает постоянную эстетику и возможность легкой очистки, гарантируя длительный срок службы.

4. Smart Lock -Запатентованная система соединения гарантирует прочное и точное прилегание элементов корпуса.

Инновации

1. Воздушные лопасти - Инновационное решение крепления лопастей позволяет их индивидуальную регулировку и стабильное положение. Профиль руля гарантирует минимальное сопротивление потоку воздуха.

2. Диффузор.Дизайн диффузора был разработан таким образом, чтобы гарантировать полную интеграцию с задней частью корпуса и вентилятором.

3. Теплообменники

• 1, 2 и 3-х рядные нагреватели с увеличенной поверхностью теплообмена обеспечивают оптимальную регулировку мощности обогрева под нужды объекта.
• Увеличенная поверхность теплообмена и возможность работы с низкотемпературными средами.
• Проверка всех теплообменников обеспечивает 100% проверку их герметичности.

4. Максимальный поток воздуха без потерь.Точно подобранный корпус вентилятора и специально разработанный диффузор обеспечивают равномерное распределение скорости воздуха в теплообменнике, гарантируя низкое сопротивление потоку и полное использование мощности нагревателя.

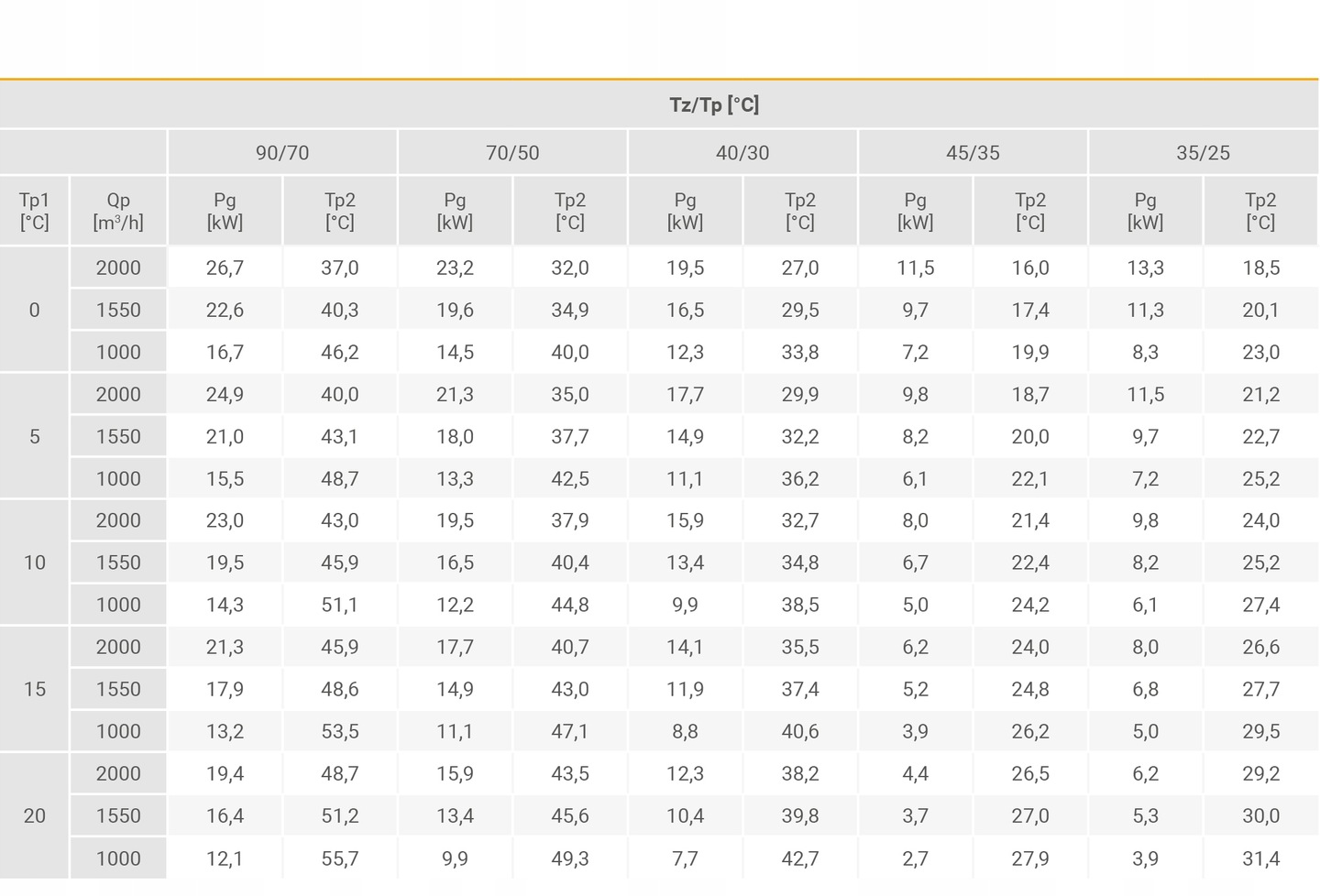

Рабочие параметры

Условные обозначения

• Pg – мощность нагрева устройства
• Tp1 – температура воздуха на входе в устройства li>
• Tp2 - температура воздуха на выходе из устройства
• Tz - температура среды, подающей в устройство устройства
• Tp - температура среды на выходе из устройства
• Qp - расход воздуха
• Qw - расход потока среды в теплообменнике
• Δpw - перепад давления среды в теплообменнике

Параметры выбора и мощности нагрева других моделей доступны в приложении.

Применение обогревателей Вулкан

Нагреватели Вулкан быстро и эффективно распределяют теплый воздух в:

• теплицах,
• складах,
• производственные цеха,
• автомастерские,
• торговые центры,
• спортивные залы,
• церкви
• и в других объектах с источником горячей воды, требующих экономичного отопления методом принудительной вентиляции.

Нагреватели прекрасно работают с печами центрального отопления.

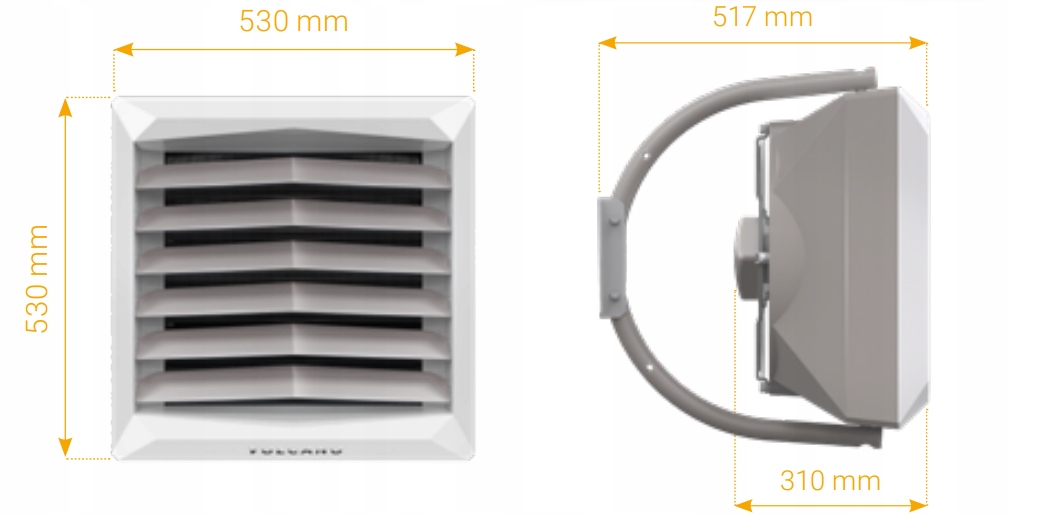

Размеры

Установка

В комплект обогревателя VOLCANO входит монтажная консоль, позволяющая монтировать устройство как вертикально(1), так и на потолке(2). Максимальная вертикальная дальность действия устройств составляет 8-15 м в зависимости от типа обогревателя. Максимальный горизонтальный диапазон составляет 14–25 м. Несоблюдение минимального расстояния 25 см (VR Mini) и 35 см (VR1/VR2/VR3/VR-D) от стены или потолка во время установки может привести к неправильной работе устройства, возможно повреждение вентилятора или повышенная громкость его работы. Возможна установка группы устройств(3).
