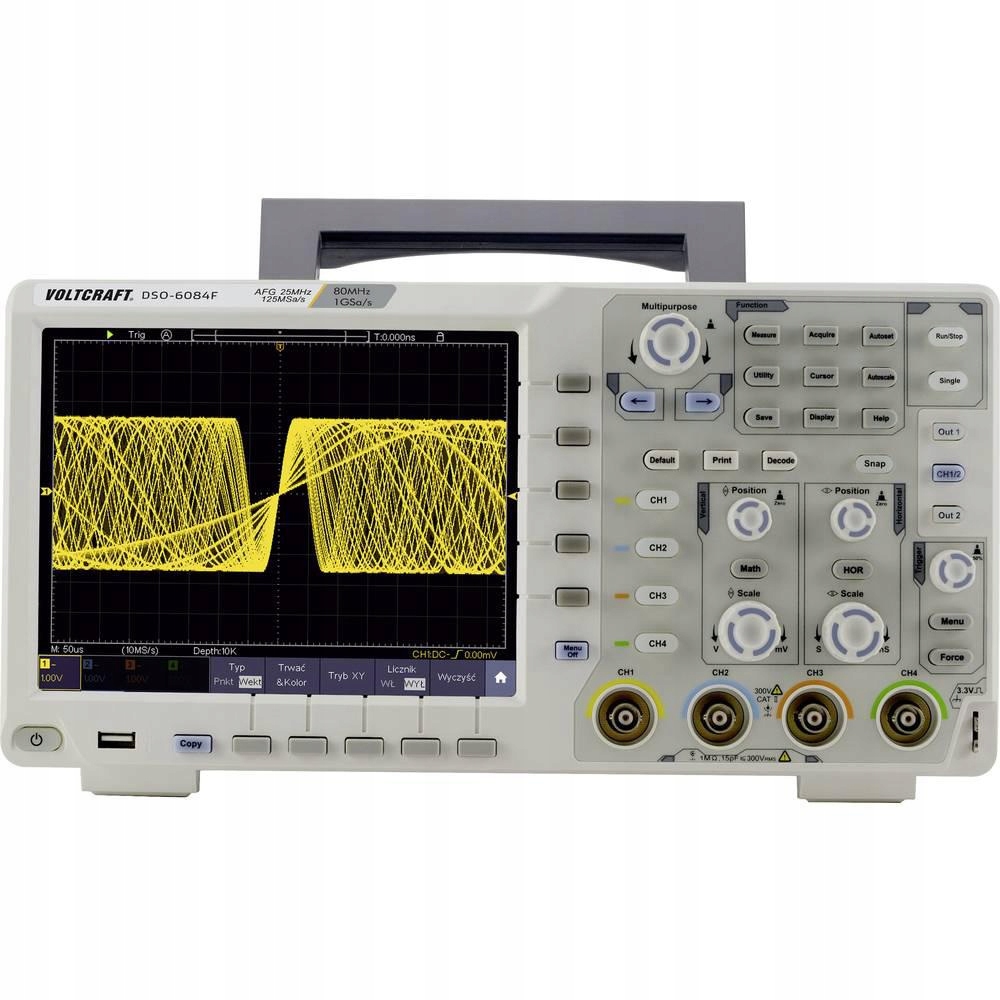

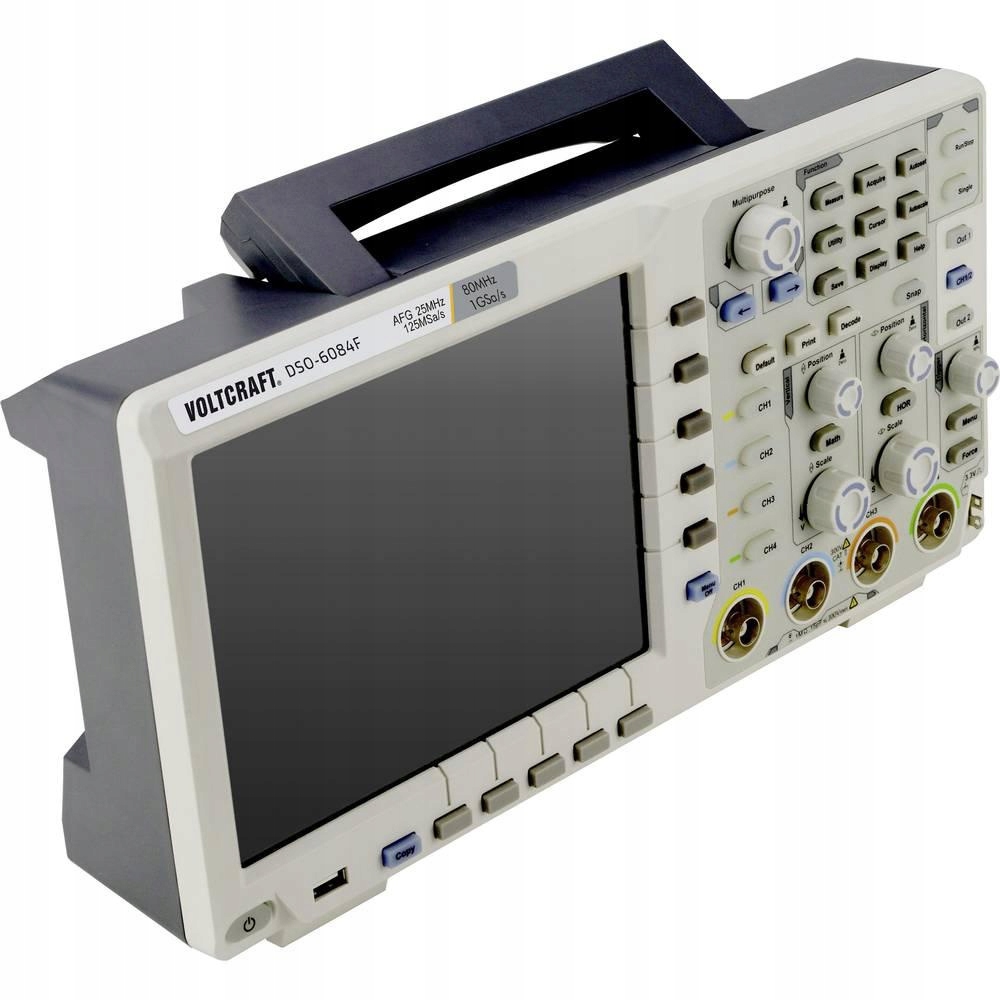

Digital oscilloscope Voltcraft DSO-6084F 80 MHz 1 GSA/S

Manufacturer: Voltcraft /Product number: 1673262 /product weight: 3.54 kg/EAN/EAN: 4053199535583

dso-6084f Цифровой осциллограф

Цифровой осциллограф идеально подходит для измерений в лаборатории, отделениях развития или для задач обслуживания. Настройки, как обычно, можно сделать с помощью ручки или непосредственно на экране. Перемещение и расширение так же интуитивно, как и на смартфоне или планшете. Цветовая температура вид При изменении частот повторяющийся пробег представлен их частотой в цветах радуги. Декодирование мастера spi, i²c, rs232 и могут быть декодированы сигналы. Декодированные значения могут отображаться в бинарной, десятичной, шестнадцати или ASCII -форме и обновлены в случайных таблицах. Значения декодированных сигналов отображаются в цвете. Благодаря этому легче различать данные, код длины данных и кадры друг от друга. Сумма управления шиной CAN также изменяет цвет, если возникают ошибки. документы и дальнейшая обработка. Все результаты измерения и содержимое экрана могут быть отправлены через USB или компьютерную сеть и храниться в целях документации. Сохраняя на USB -носитель данных, имя файла может быть легко введено на сенсорном экране. Генератор функций с сенсорной поддержкой Функциональный генератор 25 МГц может работать с помощью сенсорной панели или традиционно с использованием кнопок. Можно отозвать синусоидальные, прямоугольные, рампы и импульсные формы волны. Еще 46 любого пробега, включая функцию интерпретации, синусоидальную функцию, лестницу и шум, предопределены. Вы можете хранить свои собственные произвольные формы. Функция клонирования формы сигналов на входе осциллографа могут быть клоном для генератора функций. Выбор клона вырезана удобно изготовлен с использованием сенсорного экрана. , подготовленный для поддержки батареи благодаря дополнительной литий-ионной батареи, диапазон использования значительно расширяется. Осциллограф с дополнительной батареей также интуитивно понятен и позволяет 3 часа непрерывной работы без дополнительной мощности. Работа в режиме батареи также помогает в лаборатории, чтобы отключить потенциал мощности.

Специальные функции

• Ширина полосы 80 МГц
• Прикосновение дисплея с диагональю 20,32 см 800 x 600 пикселей
• Расширение, как на смартфоне
• режим цвета dds

Выходные выводы, совместимые с Pict Bridge

Технические данные

• Частота отбора проб к каналу: 1 GSA/S
• Дополнительные технические данные: Математические функции: + - */FFT intg, определяемый пользователем
• . MSA/s, 14-bit vertical resolution
• mileage: sinus, rectangle, ramp, pulse
• arbitrary functions: interpretation function, sin (x)/x, stairs, noise Channel: 4,0000 KPTS
• Number of channels: 4-channel
• Input impedance: 1 MΩ
• Interface Компоненты: USB
• Калибровка: фабрика (без сертификата)
• Категория измерения: Cat II
• Максимальное количество аналогий: 4
• Вертичное отклонение: 1 мВ/div - 10 v/div
• Полосы передачи: 80 мхг
• . Pixels
• Входное соединение: DC/AC/GND
• Разрешение (методика измерения): 8 -битный осциллограф: цифровой (DSO), генератор функций
• Спецификация отображения: LCD/800 x 600 px
• Ширина продукта: 340 мм
g li> g li> g li> . Напряжение: 1 МОм = 400 VRMS
• Диапазон временного база: 2 NS/Div - 1000 S/Div
• Питание: 100-240 В/AC, 50/60 Гц, кошка II
