Амперметр со светодиодной панелью, 0–3,0000 А постоянного тока

Предлагаемый LED панельный амперметр постоянного тока позволяет проводить измерения в диапазоне от 0 до 3А с высоким разрешением 0,0001А = 0,1мА. Измерение производится 3 раза в секунду в диапазоне от 0В до 3А. Результат измерения отображается на цифровом семисегментном светодиодном дисплее. На дисплее счетчика 5 цифр. Измерителю требуется внешний источник питания постоянного тока. Панельный измеритель тока – амперметр постоянного тока очень легко использовать в своих индивидуальных конструкциях.

Видеопрезентация предлагаемого счетчика:

https://youtu.be/MU6kXT9RMXo

технические данные:

• амперметр панели — измеритель постоянного тока.
• Цвет светодиодного дисплея: СИНИЙ — синий.

  ► Размер светодиодного дисплея 0,36 дюйма

• диапазон измерения тока: от 0 до 3,0000 А
• разрешение измерения: 0,0001 А = 0,1 мА
• обновление измерений: 3 раза в секунду
• точность измерения: +/- 0,05% + 2 цифры
• измерение напряжения питания: от 3,5 В до 30 В
• измерение напряжения: от 3,5 до 30 В
• li>
• внешние размеры: 48 x 29 x 26 мм

  ► рекомендуемые размеры монтажного отверстия: 45 x 26 мм

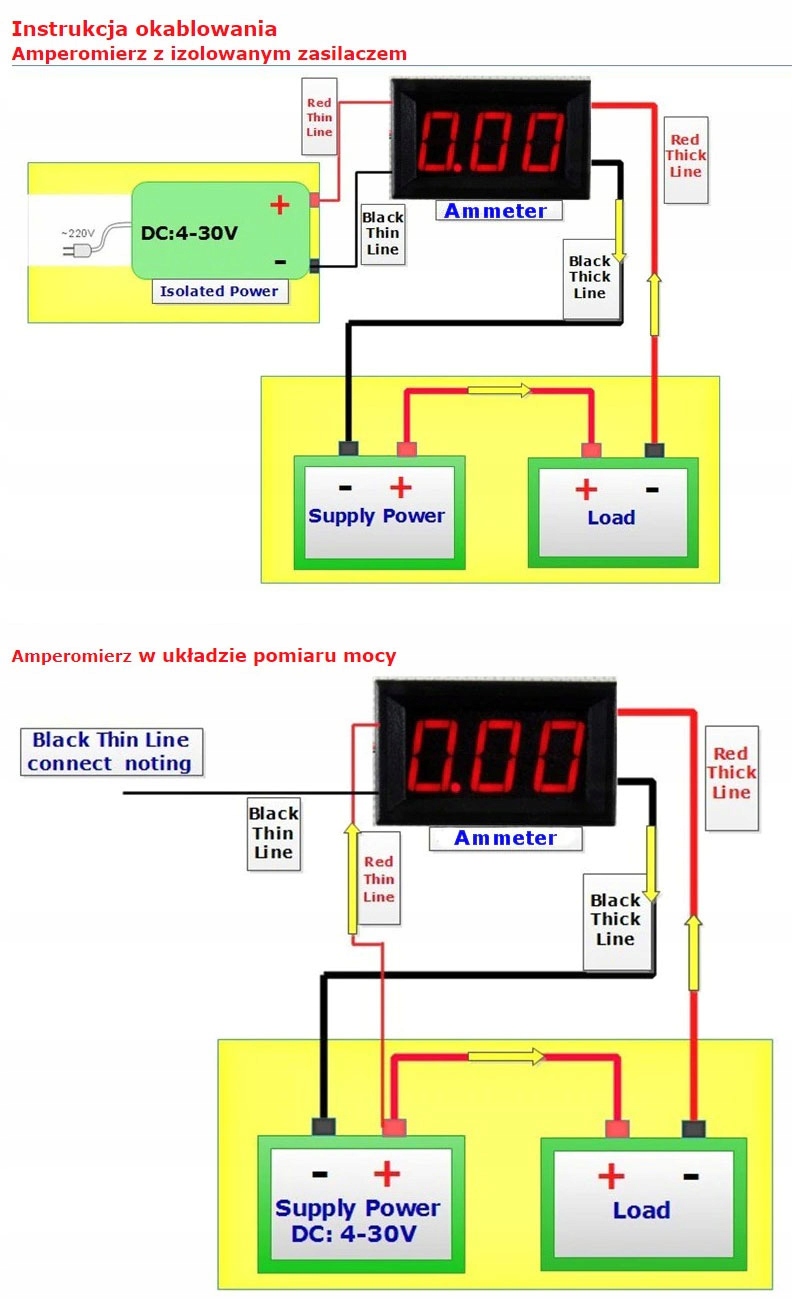

способ подключения:

счетчик имеет 4 провода следующих цветов:

черный (тонкий) — масса питающего напряжения

красный (тонкий ) - плюс напряжения питания

подключаем тонкие провода по полярности к постоянному напряжению питания от 3,5В до 30В

красный толстый - плюс измеряемого токового сигнала

черный толстый — минус текущего сигнала измеряется

Классически амперметр подключаем последовательно в соответствии с поляризацией протекающего тока.

Счетчик не имеет цепей, защищающих от превышения допустимых напряжений, обратной полярности, неправильное подключение, превышение напряжения питания и т.п. Превышение параметров или неправильное подключение приведет к необратимой поломке счетчика, на которую не распространяется гарантия и рекламация не подлежит.
