КРОВЕЛЬНЫЙ ПОДЪЕМНИК/ ЛЕСТНИЧНАЯ ЛЕБЕДКА/ ПОДЪЕМНИК - DRABEST

Параметры изделия:

Размеры подъемника в сложенном виде:

p>

• общая ширина вытяжки 630 мм
• внутренняя ширина вытяжки 580 мм
• максимальная длина капота до 12,5 м

Допустимая нагрузка подъемника: до 125 кг

Длина троса: 12 м

Вес подъемника (все элементы): 90 кг

Скорость подъема: средняя 10 м/мин

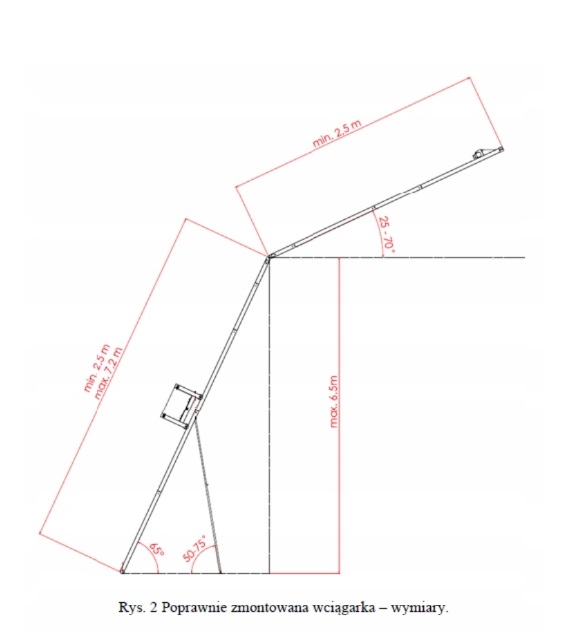

Максимальная высота до крыши: 6,5 м

Лебедка лестничная безопасна, универсальна, проста и быстро монтируется, а главное легка и устойчива к механическим повреждениям.

Пользователь товара Лифт обязан строго соблюдать правила установки и эксплуатации лифта, а также основные правила охраны труда и техники безопасности, связанные с работами на высоте.

Лебедка для рельсовых лестниц DRABEST — универсальное и надежное изделие, рекомендуемое для быстрой транспортировки, например, черепицы или других предметов. Он прочный, а простая сборка без использования инструментов экономит время и трудозатраты!

Легкие лестничные рамы создают модульную систему, предоставляющую множество возможностей конфигурации.

Алюминиевые перекладины из профиля 28х28мм и стрингеры из профиля 82х25мм.

Вес всех элементов подъемника 90 кг!

Максимальная длина подъемника подъем до 12,5м (длина тросов: 12 м)

Максимальная нагрузка 125кг

Жесткая СВАРНАЯ конструкция

Максимальная высота до крыши: 6,5 м

Лестничные рамы

Лестничные рамы двух длин: 1,06 м и 1,85 м. Каждая рама представляет собой жесткую сварную конструкцию, состоящую из лонжеронов из легкого алюминиевого профиля и гофрированных перекладин из профиля 28х28 мм.

Навесная рама

Навесная рама представляет собой жесткую сварную конструкцию, состоящую из лонжеронов из алюминиевого профиля и гофрированных перекладин из профиля 28х28 мм. Рама оснащена элементами, выполняющими роль шарнира.

Ведущий корпус

Ведущий корпус представляет собой жесткую сварную конструкцию, состоящую из лонжеронов, изготовленных из алюминия. профиль и перекладины с насечкой, изготовленные из профиля размером 28 мм х 28 мм. Рама оборудована лебедкой с питанием переменного тока 230В.

Транспортная тележка

Транспортные тележки изготовлены из алюминиевой рамы и покрыты водонепроницаемая, нескользящая фанера.

p>

Телескопическая опора

Телескопическая опора изготовлена ​​из алюминиевых труб. Регулируется по высоте.

Монтажный кронштейн

Монтажный кронштейн предназначен для защиты приводной рамы (№ 5) от неконтролируемого перемещения устройства.

Галерея товаров:

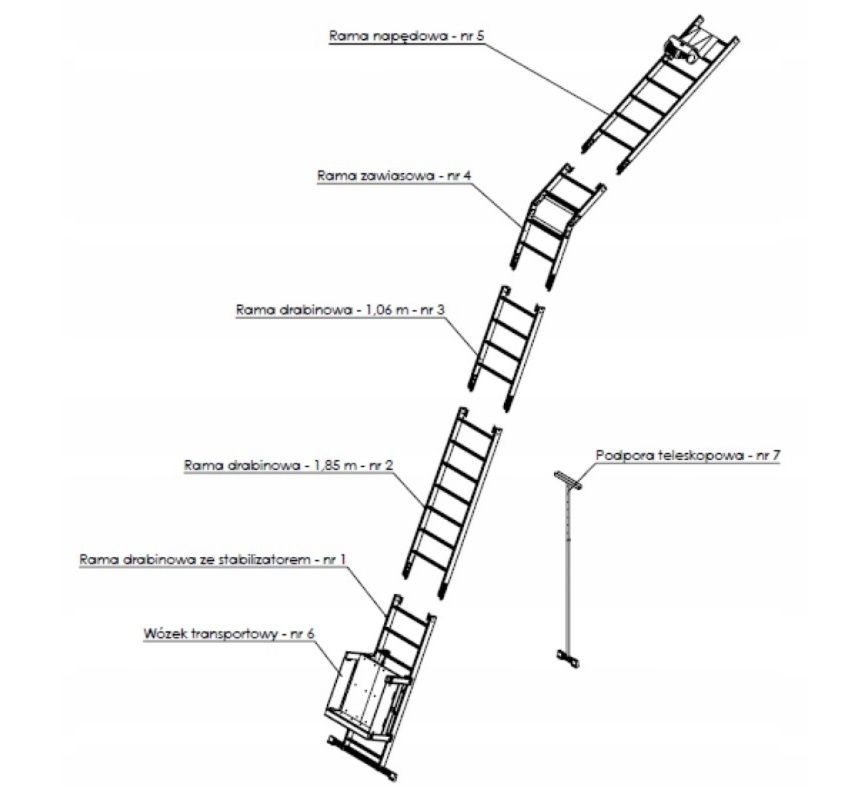

Перечень элементов:

• каркас лестницы 1,85 м со стабилизатором / шт. 1 / - 1 шт.
• каркас лестницы 1,85 м / шт. 2 / - 3 шт.
• Каркас лестницы 1,06 м / № 3 / - 2 шт.
• Петлевая рама / № 4 / - 1 шт.
• Приводная рама / № 5 / - 1 шт.
• транспортная тележка / № 6 / - 1 шт.
• телескопическая опора / № 7 / - 1 шт.
• монтажный кронштейн / №. 8 / – 1 шт

Размеры транспортной тележки:

• база: длина - 760 мм, ширина - 720 мм
• опора (спинка): высота 230 мм, ширина - 720 мм

Транспортная тележка может иметь другие размеры, адаптированные к размерам транспортируемого материала в этом. Если вы хотите перевезти, например, длинную балку, вы можете легко открыть боковые стенки, чтобы изделие поместилось.

ДВИГАТЕЛЬ ЛЕБЕДКИ

Двигатель лебедки — это сердце всей конструкции. Двигатель максимальной грузоподъемностью до 400 кг. Он оснащен веревкой длиной 12 м, которая позволяет подтянуть коляску на нужную высоту. Управление лифтом осуществляется с помощью проводного пульта дистанционного управления, что позволяет управлять двигателем с безопасного расстояния, сохраняя при этом постоянный визуальный контакт с работающим двигателем, благодаря чему оператор имеет возможность среагировать в любой момент. Дополнительно двигатель оснащен предохранительными тормозами, защищающими канат от чрезмерного наматывания и разматывания. Двигатель крепится на 4-х винтах к специальной алюминиевой конструкции (клетчатка толщиной 3 мм), которая приварена к лестничной части.

• Мощность двигателя 1200Вт
• Напряжение питания - 230В
• Скорость подъема - 10 м/мин
• Длина кабеля дистанционного управления - 1,5 м

ШИРОКИЙ СТАБИЛИЗАТОР

Рама лестницы оснащена широким стабилизатором длиной 1200 мм, обеспечивающим надежную опору всей лебедки. Стабилизатор изготовлен из профиля сечением 60х20 мм и крепится с помощью монтажного комплекта, входящего в комплект лебедки. Концы стабилизатора оснащены специальными противоскользящими ножками, защищающими конструкцию от неконтролируемого скольжения.

*На фото показана установка стабилизатора с помощью винтов.

Защелка универсальная - предохранительная защелка

Защелка защищает боковые крышки от неконтролируемого открывания, благодаря чему тележка во время работы полностью защищена с 3-х сторон (2 стороны + задняя часть тележки). Каждая крышка крепится двумя болтами.

Боковая крышка для коляски

Чехол изготовлен из фанеры толщиной 9 мм и защищен защитным слоем, что делает его устойчивым к погодным условиям. Его универсальность означает, что мы используем чехол только тогда, когда он нам нужен. Благодаря используемым петлям крышку можно быстро и легко полностью демонтировать.

Прочные сварные перекладины.

Монтаж отдельных элементов лифта

Сегменты собираются путем установки одной части лестницы на специальный стальной соединитель, расположенный во второй секции лестницы, и скручивания (фиксации) этих сегментов с помощью так называемых винтов. бабочки. Таким образом мы получаем прочное соединение, сохраняя при этом простоту монтажа. Универсальность этого соединения в том, что можно собирать любые сегменты вместе.
