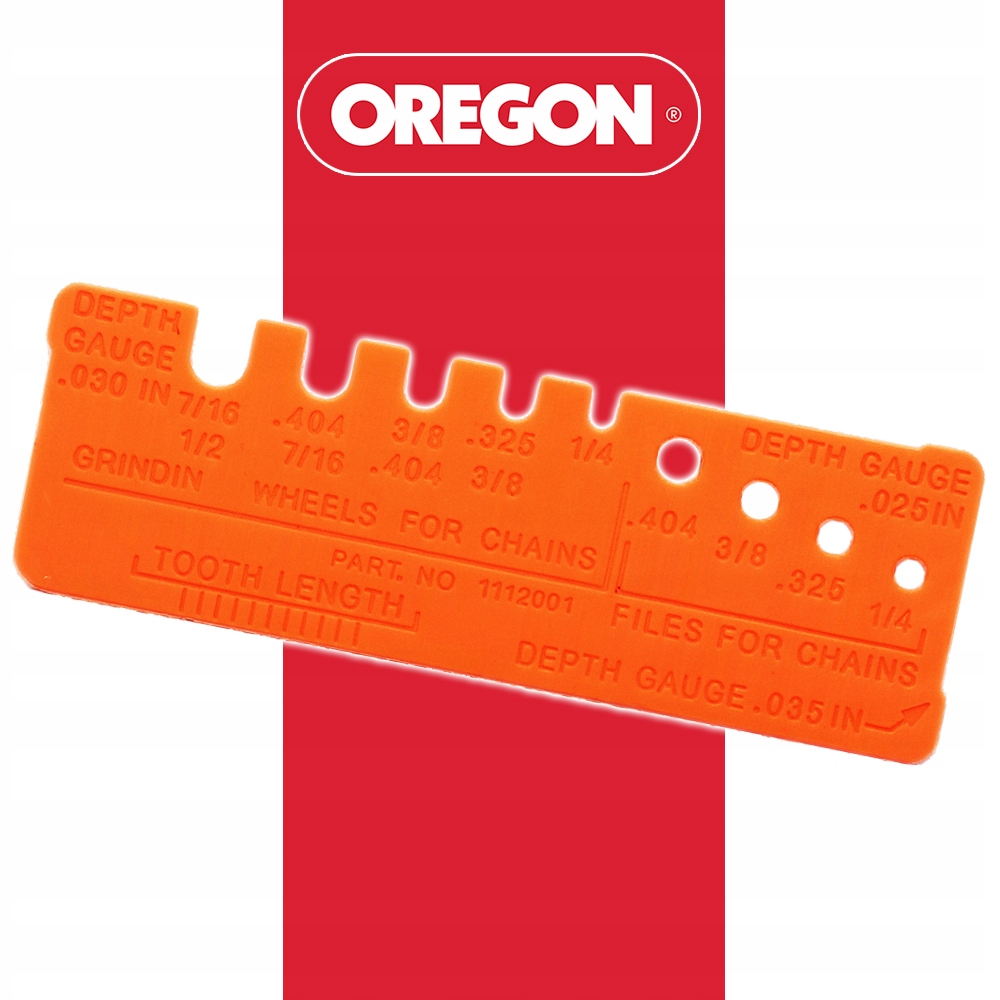

Специализированный шаблон режущей цепи

Шаблон обслуживания для измерения цепной шкалы.

Благодаря этому мы можем тщательно измерить соответствующий прыжок между заклепками:

• 1/4 "
• 3/8"
.
• Углы измерения

Как измерить режущую цепь до пилы?

a: шкала режущей цепи

Шкала режущей цепи - то есть расстояние между осями первой и третьей резьбы (в любом месте цепной пилы), разделенное на два и выраженное в дюймах. Шкала для всех элементов системы резки (цепь, направляющая и барабан сцепления) должна быть одинаковой.

Благодаря шаблону мы можем легко рассчитать соответствующую шкалу прыжков/цепи

b: количество ведущих ячеек

, движущееся в канавке руководства. Их количество зависит от длины используемого руководства, и, за исключением цепей с нечетным числом направляющих ячеек, их в два раза больше, чем зубы с режущей цепью.

c: толщина клеток, ведущих

Толщины направляющих ячеек - измеренная в части ячейки, входящей в канавку направляющей. Стандартная толщина ячейки для цепных пил: 1,1 мм (0,046 ") | 1,3 мм (0,050") | 1,5 мм (0,058 ") | 1,6 мм (0,063").

Считайте направляющие ячейки

• Последние цифры в символе режущих цепочек означают его длину. Например: 052e / 052x | 056e / 056x | 064e / 064x указывают цепи с длиной 52, 56 или 64 направляющих ячеек.
• Ведущие клетки - это гвоздики цепи, движущиеся в канавке направляющей во время работы пилы. Независимый для расчета всех ссылок, ведущих вокруг внутренней схемы, является самым безопасным способом выбрать цепь правильной длины.

Хотя режущая цепь может соответствовать модели вашей пилы, ее длина зависит от длины предполагаемого руководства.

, чтобы выбрать соответствующую цепь длины:

• обязательно Считайте количество ссылок, ведущих
• Или ищите специальную маркировку в руководстве - количество ссылок обычно помечено номером рядом с буквами, например, "DL"

Как измерить длину гида?

Производители Pilarek и аксессуаров всегда служат в параметрах рабочей длины гидов и систем резания.

Рабочая длина (DR) выражается в дюймах или сантиметрах и определяет гиды, выступающие из пилы. 15 "означает, что система резки выделяется из пилы до длины ~ 38 см.

Рабочая длина не равна общей длине (DC), которая измеряется от начала до конца с помощью монтажного наконечника.
