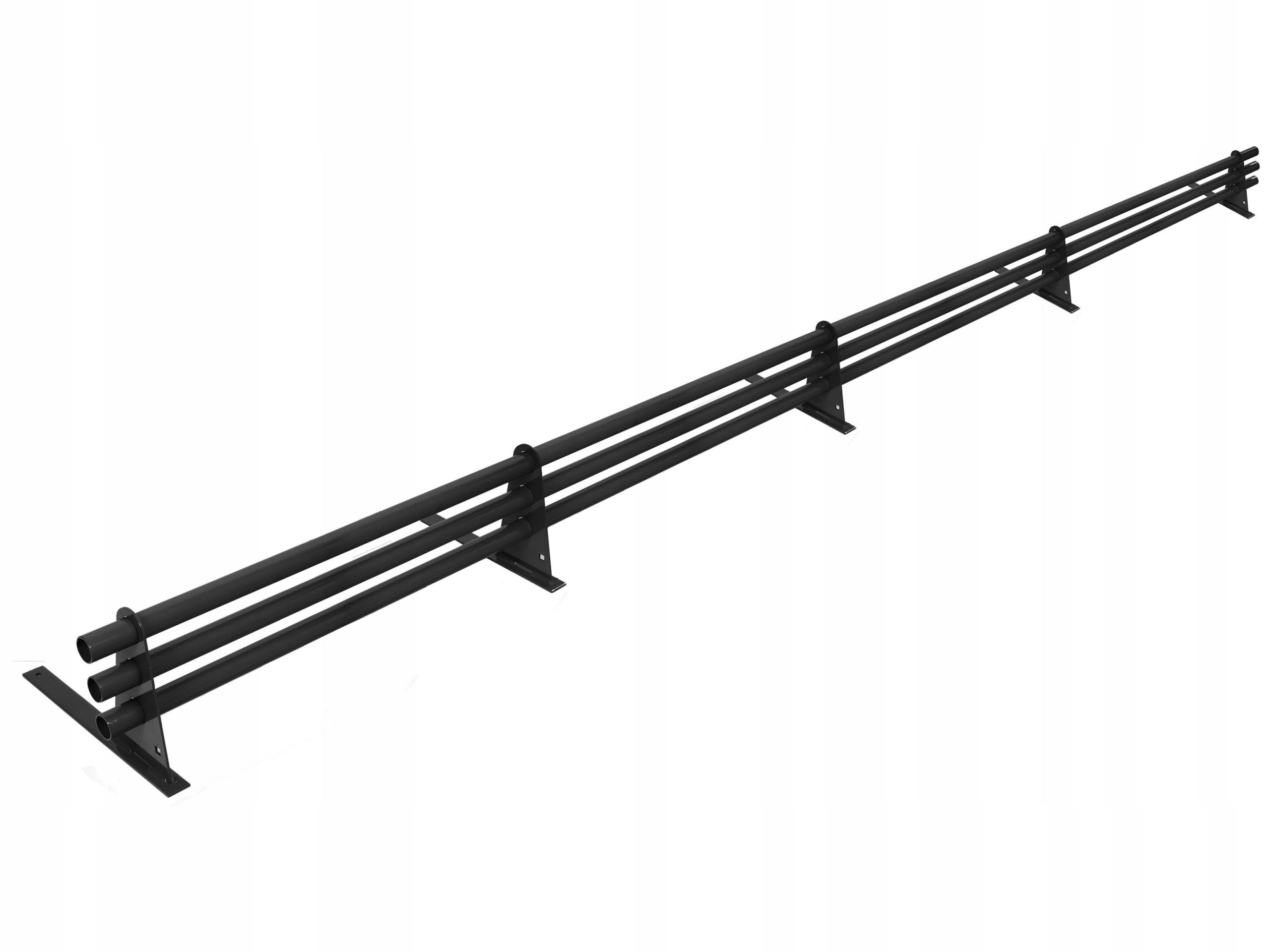

Комплект трубчатой снегозащиты для плоской кровли (черепица, рубероид, плоский жесть, трапеция и т.п.)

• Длина снегозащитного комплекта: 200 см
• Цвет: Графит - RAL 7024
• Количество рядов труб: 3
• Количество ручки: 5
• Материал: горячеоцинкованная и сталь с порошковым покрытием

Описание комплекта

В комплект входят:

• Снежная трубка длиной 1 м: 6 шт.
• Соединитель композитной трубки: 3 шт.
• Одиночный держатель снежной трубки: 5 шт.
• Стопор трубки от выскальзывания: 6 шт.
• Заглушка на трубу: 6 шт.
• Система крепления – шуруп по дереву 6х60 мм с шестигранной головкой (размер ключа 10): 10 шт.

Применение: Используется для удержания слоя снега на скатных крышах с покрытиями. плоский.

Материал: труба диаметром 30 мм из оцинкованной стали с порошковым покрытием. Ручка изготовлена ​​из горячеоцинкованного и окрашенного стального листа шириной 30 мм и толщиной 4 мм.

Вид покрытия: Комплект для скатной, плоской кровли, покрытой битумной черепицей, рубероидом, плоским или трапециевидным листом.

Снегозабор и необходимое количество ручек

Прочность снегозащитных ручек

• Одна снегозащитная ручка выдерживает минимальное давление 160 кг
• Прочность ручки определяется в самых неблагоприятных условиях

Рекомендуемое количество ручек в комплектах ограждений и труб снегозащиты

• Оптимальное расстояние между держатели на большинстве крыш составляют 40-50 см.
• Расстояние между держателями можно уменьшить для достижения большей прочности.
• Максимальное расстояние между ними не должно быть более 80 см.

Какое давление выдерживает комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 метр
• до 320 кг/метр при при использовании 2 держателей на 1 метр
• до 480 кг/метр при использовании 3 держателей на 1 метр
• до 640 кг/метр при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр

Основные принципы установки снегозащитных ограждений и труб

• Равномерная опора Снегозащитные ограждения/трубы обеспечивают оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Соответствующий подбор количества ручек в зависимости от условий установки.
• Проверка правильности установки ручек. Крыша.

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• настоящий снег (от нескольких часов до нескольких дней) толщиной 20 см: 20-40 кг/м2
• сгнивший снег (несколько недель или месяцев) толщиной 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и крыши наклон:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше угол, тем меньше давление.
• Например, при угле 20° и массе снега 160 кг давление составляет примерно 55 кг, а при угле 40° давление увеличивается до ок. 100 кг.

Грузоподъемность стандартных комплектов (примеры):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками достигает прочности 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование снегозащиты должно осуществляться в соответствии с техническим проектом, разработанным для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

Доступные цвета:

• RAL 3004 – Вишня
• RAL 3009 – Каштан
• RAL 3011 – Красный
• RAL 6020 – Темно-зеленый
• RAL 7016 – Антрацит
• RAL 7024 – Графит – вы покупаете этот по этому адресу аукцион
• RAL 8004 – Кирпично-красный
• RAL 8017 – Коричневый
• RAL 9005 – Черный
• RAL 9006 – Серебристый (цвет оцинковки)

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования оцинкованных (электролитически) оцинкованных элементов, которые обладают очень плохой коррозионной стойкостью.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре ок. 450°С. Во время ванны атомы цинка проникают во внешний слой стали. В результате этого процесса создается поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных оцинковкой. Оцинкованная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованное покрытие в зависимости от применяемой технологии может быть матовым или слегка блестящим и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае снегозащитных элементов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые поставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

• Коррозионная стойкость: очень высокая
• Толщина слоя цинка 50 мкм – 150 мкм
• Точность покрытия: низкая
• Конечное качество и равномерность обработки: низкие

Гальванический цинк покрытия

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя
• Конечное качество и равномерность обработки: средняя

Снегозащита предлагается в порошковом варианте с порошковым покрытием самых популярных кровельных цветов по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химикаты, высокая температура и механические повреждения. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С - 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой окраски:

• гладкое покрытие без трещин и полос,
• антикоррозионный эффект (поддерживает процесс антикоррозионной защиты горячего цинкования еще на 10 лет),
• устойчивость к механическим повреждениям,
• термостойкость,
• высокая устойчивость к химическим агентам,
• безвредность для окружающей среды.

Сборка

Условные обозначения:

Внимание! Расстояние между держателями, количество крепежных винтов и их размеры должны быть указаны в техническом проекте в зависимости от уклона уклона крыши и зона снеговой нагрузки с учетом несущей способности элементов ок. 1,6 кН.

Общие правила установки трубчатых снегозащитных комплектов

Место установки комплекта

• Комплект рекомендуется устанавливать на высоте стены или на расстоянии не более 800 мм от нее.

Крепление кронштейнов к конструкции крыши

Крыша с полной опалубкой

• При полной опалубке нет необходимости делать дополнительную вспомогательную опору конструкции.
• Однако рекомендуется по возможности кронштейны крепить в линии стропил (к контробрешетке или доскам).

Крыша без полной опалубки (обрешетки/стойки) обрешетки)

• Кронштейны должны крепиться в стропильной линии (к контробрешетке или доскам) для обеспечения передачи нагрузок на несущую конструкцию крыши.
• Если требуется использование дополнительных кронштейнов вне стропильной линии, необходимо соорудить конструкцию. вспомогательная обрешетка, крепящаяся к конструкции крыши.

Крепежные элементы

• Используйте болты/шурупы диаметром Ø6 мм и длиной, обеспечивающей надежное соединение с конструкцией крыши.
• Держатели снежных труб следует прикрепить к деревянной конструкции крыши с помощью шурупов по стандарту PN-EN 14592 (например, шурупов с шестигранной головкой DIN 571 или саморезов 6,3 мм х 50 мм).

Установка труб в держателях

• Трубы устанавливаются в держатель путем вставки их в отверстия, расположенные в кронштейне часть держателя.
• Эта операция не требует использования винтовых соединений.
• На концах колонн труб должны быть установлены стопоры для их защиты. перед снятием их с держателей.

Выбор количества держателей

Количество держателей, необходимое для установки труб, зависит от требуемой устойчивости комплекта к давлению снега. Эта долговечность зависит, в том числе, от:

• угла наклона крыши,
• длины ската,
• географического положения,
• зоны снеговой нагрузки.

Установки крайних держателей

• Крайние держатели следует устанавливать так, чтобы они находились как можно ближе к краю трубы.

Комплект трубчатой снегозащиты «У» состоит из:

Внимание! Обратите внимание, что цвета и узоры, видимые на фотографиях, и реальных материалах могут отличаться. На цвет, видимый на мониторе покупателя, влияют, среди прочего, состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.
