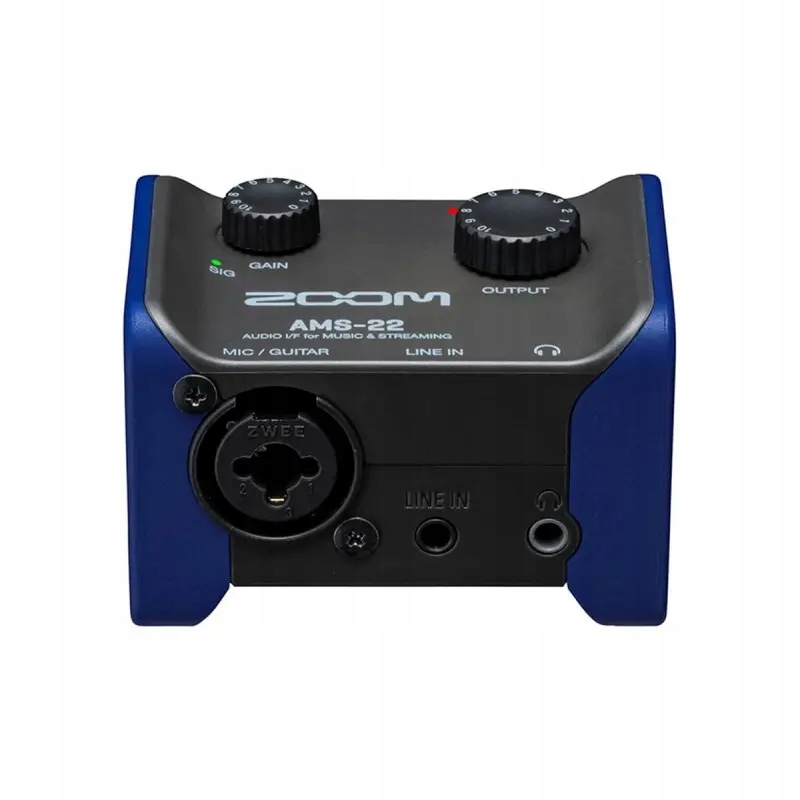

ZOOM AMS-22 — АУДИО-ИНТЕРФЕЙС USB

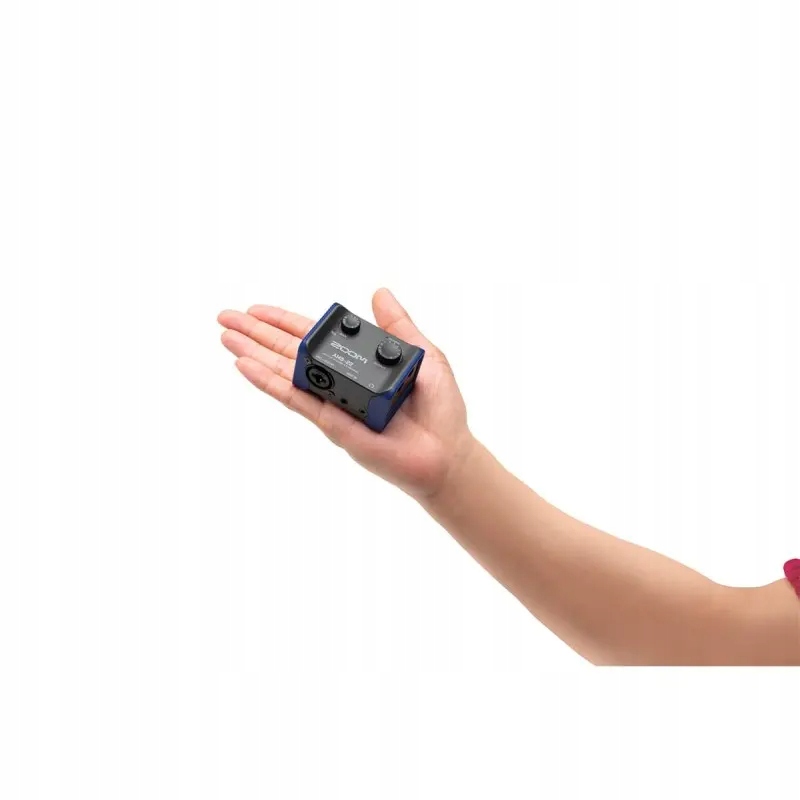

Серия AMS включает три новых аудиоинтерфейса, которые подключаются к внешнему устройству через USB-C. Все модели очень компактны, просты и ориентированы на мобильную работу со звуком.

АМС-22 | 2 ВХОДА, 2 ВЫХОДА

AMS-22 идеально подходит для мобильной записи или потоковой передачи и оснащен комбинированным входом XLR/TRS и линейным стереовходом. Он также имеет выход для наушников и 2 выхода TRS для подключения внешних мониторов.

БЫСТРОЕ УПРАВЛЕНИЕ

Благодаря встроенным аппаратным переключателям AMS-22 позволяет упростить распространенные задачи потоковой передачи без необходимости использования дополнительного программного обеспечения.

ВСТРОЕННЫЙ МОНИТОРИНГ

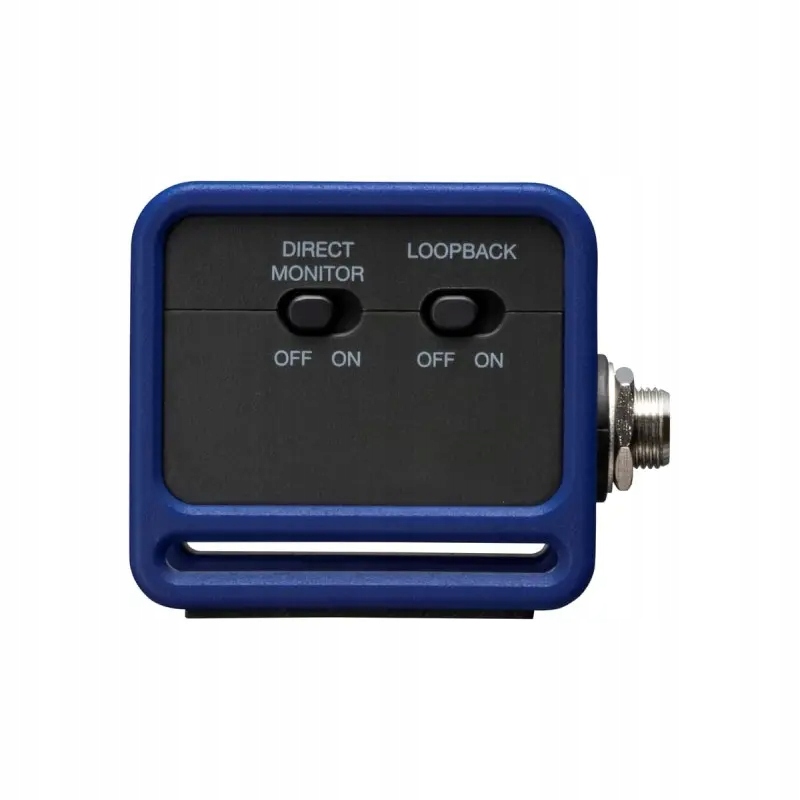

Используйте переключатель Direct Monitor, чтобы напрямую отправлять входной сигнал на наушники, одновременно направляя тот же сигнал на DAW или программное обеспечение для потоковой передачи.

ОТЗЫВ

Переключатель Loopback объединяет входной сигнал с сигналом, воспроизводимым с вашего компьютера, и направляет его в программное обеспечение для потоковой передачи. Это идеально подходит для добавления фоновой музыки в вашу трансляцию или пения вживую под инструментальную музыку.

ПАРАМЕТРЫ ПИТАНИЯ

Все три интерфейса AMS могут получать питание от ПК или Mac через USB-C. При работе с планшетом или мобильным телефоном используйте внешнее питание.

ВКЛЮЧИТЬ...

Благодаря поддержке Mac и ПК, а также устройств iOS и Android вы можете использовать серию AMS на любом устройстве.

... И ПРОИЗВОДИТЕЛЬНОСТЬ

Серия AMS предназначена для полной интеграции с широко используемым программным обеспечением, приложениями и платформами.

В режиме потоковой передачи общайтесь со своей аудиторией, загружая видео на популярные платформы, такие как YouTube, Facebook, Twitch, Instagram и Patreon. В музыкальном режиме записывайте с помощью таких программ, как Adobe Audition, Pro Tools, Cubase и GarageBand.

ЧТО В КОРОБКЕ

• USB-аудиоинтерфейс AMS-22
• Кабель USB-C
• Краткое руководство

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ВХОДНЫЕ И ВЫХОДНЫЕ КАНАЛЫ

Количество входных каналов

• Моно (МИКРОН/ГИТАРА) 1
• Стереофонический (LINE IN) 1

Количество выходных каналов

• Стерео (TRS) 1
• Стерео (ТЕЛЕФОНЫ) 1

Соединители

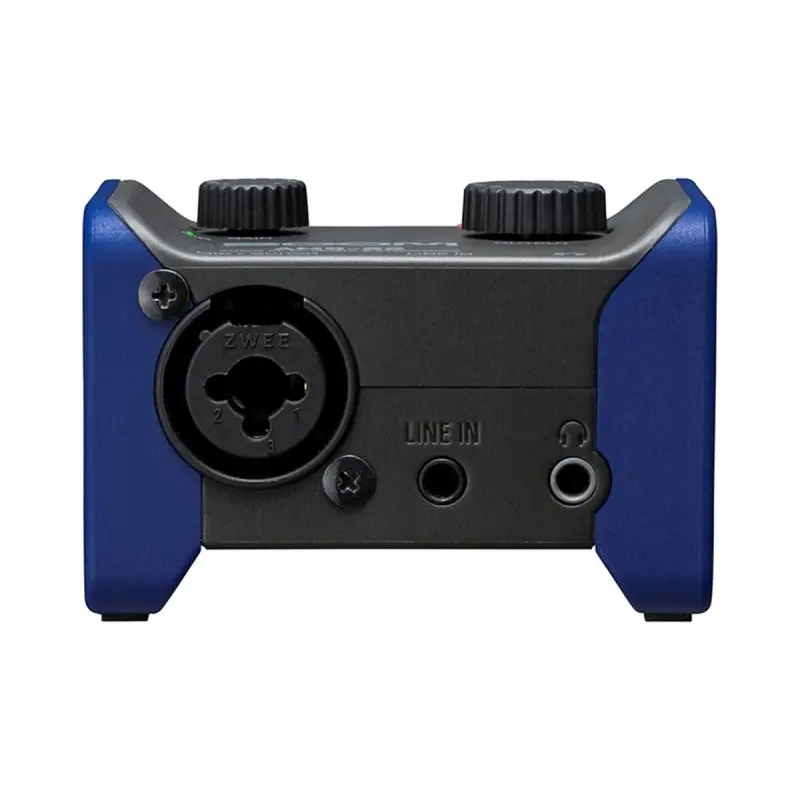

• Комбо-разъем XLR/TRS типа MIC/GUITAR
• Усиление входного сигнала +8–+54 дБ (MIC) / +8–+54 дБ (GUITAR)
• Входное сопротивление XLR: 2 кОм (MIC) TS: 1 МОм (GUITAR)
• Максимальный входной уровень XLR: +0,6 дБu (MIC) TS: +11 dBu (GUITAR)

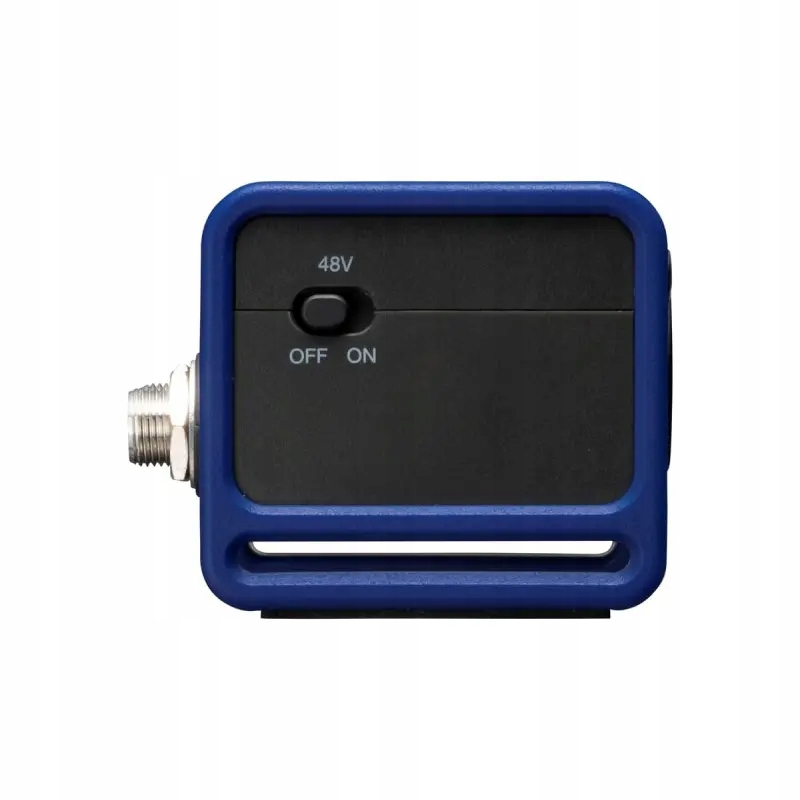

• + Фантомное питание 48 В

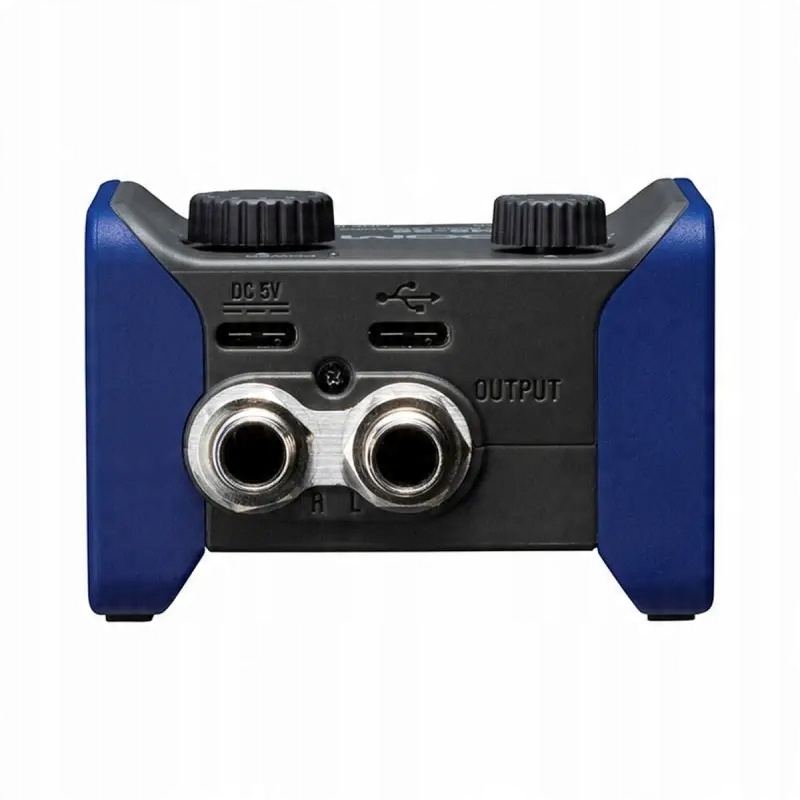

ВЫХОД (стандартные телефонные разъемы) Гнезда TRS (сбалансированные по сопротивлению)

• Максимальный выходной уровень -2 дБн (при 0 дБ полной шкалы)
• Выходное сопротивление 100 Ом

ВЫХОД (разъем для наушников) Тип стерео мини-разъем 3,5 мм

• 20 мВт + 20 мВт (нагрузка 32 Ом)
• Выходное сопротивление 10 Ом

USB USB Type-C (функция аудиоинтерфейса)

• Используйте USB-кабель, поддерживающий передачу данных. Поддерживается питание по шине USB.

USB Type-C, 5 В постоянного тока (для источника питания)

LINE IN Тип стерео мини-разъема 3,5 мм

• Входное сопротивление 20 кОм.
• Максимальный входной уровень +1,5 дБ.

Частотная характеристика

• 44,1 кГц: +0/-2 дБ (20–20 кГц)
• 96 кГц: +0/-3 дБ (20 Гц – 40 кГц)
< /ул>

Эквивалентный входной шум

• -120 дБ или меньше (IHF-A) при входе +54 дБ/150 Ом

Аудиоинтерфейс

• Входные и выходные каналы Запись: 2 канала
• Воспроизведение: 2 канала
• Частота дискретизации 96 кГц, 88,2 кГц, 48 кГц, 44,1 кГц
• Скорость передачи данных: 24 бита.
• Интерфейс USB 2.0.
• USB Audio Class 2.0.

Мощь

• Адаптер переменного тока (ZOOM AD-17): 5 В постоянного тока/1 А.
• Поддерживается питание по шине USB.

Номинальный ток

• Питание по шине USB / источник питания 5 В постоянного тока: 170 мА

Энергопотребление

• Максимум 1,8 Вт

Размеры

• 68,0 мм (ширина) × 57,7 мм (глубина) × 46,0 мм (высота)

Вес (только устройство)85 г

Примечание: 0 дБн = 0,775 В (среднеквадратичное значение)
