3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК P80

З ОДНІЄЮ СЕКЦІЄЮ З ЗАСУВКОЮ

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ: 1.10.10.031; символи виробника:

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництво та широке розуміння промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Завдяки важелю із засувкою розподільник ідеально підходить для керування гідравлічним двигун. Ви можете запустити двигун і відійти від розподільника без необхідності постійно тримати важіль.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 80 л/хв. Приклад управління: гідравлічний двигун в обох напрямках і два циліндри подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна напірна втулка).

Керування:

Перший трипозиційний важіль (1 - 0 - 2), з фіксатором, тобто самостійно тримає положення в робочому положенні:

• Положення 0 нейтраль (важіль поставлений вертикально), двигун або привод стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений по діагоналі). вперед) двигун обертається вліво або поршневий шток приводу висувається.
• Робоче положення 2 (важіль у похилому положенні назад), двигун обертається праворуч або поршневий шток приводу втягується.

Наступні два трипозиційних важеля (1 - 0 - 2), підпружинені, тобто вони повертаються в нейтральне положення на своєму власне:

• Нейтральне положення 0 (важіль вертикально) поршневий шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено в косе вперед положення), поршневий шток приводу висувається.
• Робоче положення 2 (важіль поставлено в косе положення назад), поршневий шток приводу втягується.

З правого боку гідравлічні схеми розподільників із типовою засувкою, зліва: для керування приводом та керування двигуном:

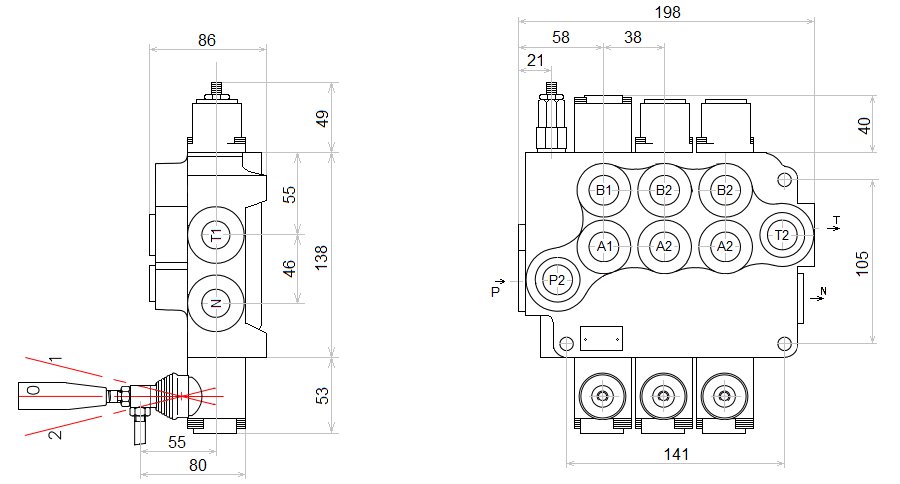

З'єднання:

• Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до резервуара (T1, T2): BSP 3/4'' внутрішня різьба
• Секції (A1, A2, A3, B1, B2, B3): BSP 1/2'' внутрішня різьба
• Послідовне підключення (N): BSP 3/4" внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 Бар
• Максимальний тиск у зворотній лінії: 50Бар
• Максимальний тиск на секціях: 300Бар

Тиск відкриття перепускного клапана збільшується пропорційно зі збільшенням потік:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед пуск.

Можливість самостійного налаштування, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: -40 C до +60 C
• Допустима температура масла: -15 C до +80 C
