3-СЕКЦІЙНИЙ РОЗДІЛЬНИК, 40 Л + ПЛАВАЮЧЕ З'ЄДНАННЯ

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 3-СЕКЦІЙНИЙ, 40 Л

З ОДНІЙ ПЛАВАЮЧОЮ СЕКЦІЄЮ та ЗАСУВКОЮ

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Дивертер адаптований до різних типів таких машин, як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисних машин або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах. Захищає від пошкоджень елементи, які мають прямий контакт із землею, напр. лезо плуга.

Технічні дані:

Рекомендована витрата масла в системі: 0-40л/хв. Приклад керування: три приводи подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Перші два трипозиційних важеля (1 - 0 - 2), підпружинені, тобто самі повертаються у вертикаль:

• Нейтральне положення 0 (важіль поставлено вертикально), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено в косе переднє положення), шток приводу висувається
• Робоче положення 2 (важіль поставлено в косе положення назад), шток приводу втягується.

Третій чотирипозиційний важіль (1 - 0 - 2 - 3), три положення (1 - 0 - 2) на пружині (важіль сам повертається у вертикальне положення), положення (3) плаваюче на засувці (важіль зупиняється в положенні). плаваючий):

• Нейтральне положення 0 (важіль встановлено вертикально), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено в косе положення вперед), шток приводу висувається.
• Робоче положення 2 (важіль встановлено в похилому положенні назад), шток приводу втягується
• Плаваюче положення 3 з фіксатором (важіль встановлено в максимально переднє положення), шток приводу працює вільно, висувається і втягується під дією сил вільно.

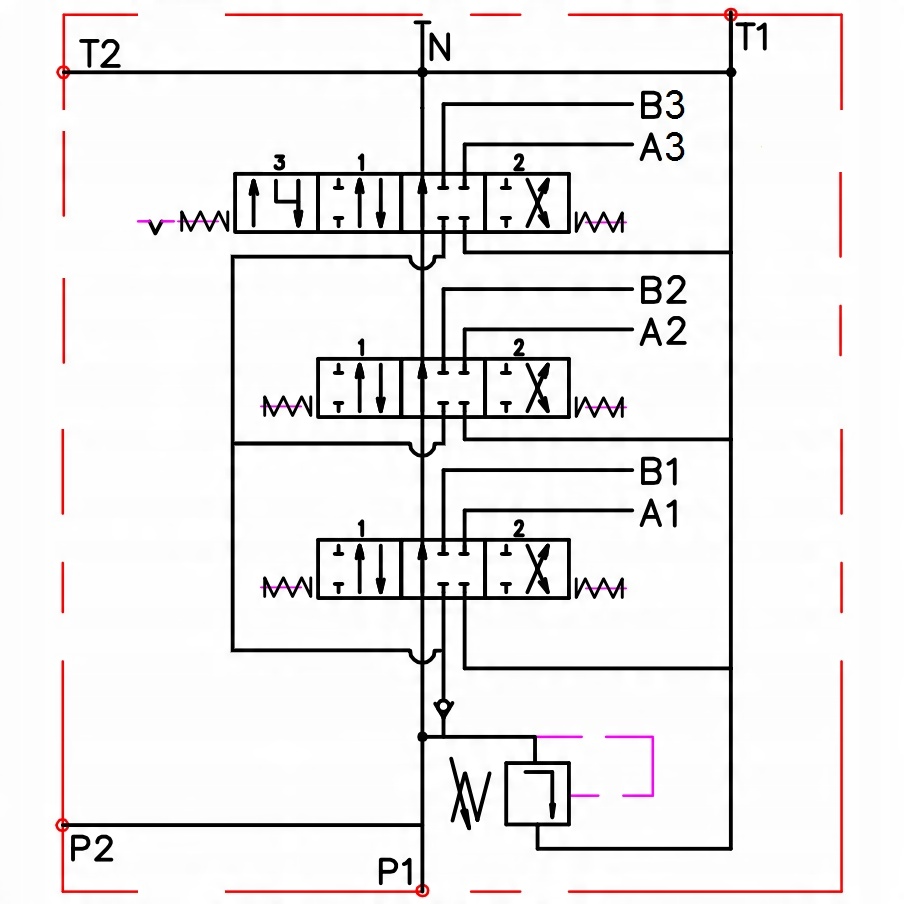

Зліва гідравлічна схема запропонованого розподільника:

Підключення:

Подача від насоса (P1, P2): BSP 1/2'' внутрішня різьба

Повернення до бака (T1, T2): BSP 1/2'' внутрішня різьба

Секції (A1, A2, A3 ; B1, B2, B3): BSP 3/8'' внутрішня різьба

Послідовне з’єднання (N): BSP Внутрішня різьба 1/2"

------------------------------------------------------------------------------------------------

Діапазон тиску:

Максимальний тиск подачі: 250 бар

Максимальний тиск у зворотній лінії: 50 бар

Максимальний тиск на секціях: 300 бар

Переливний клапан налаштований на заводі на 175 бар

Можливість саморегулювання, зміна повного оберту на 30 бар.

----------------------------------------------------------------------------------------------------------------

Рекомендований діапазон температури масла:

Допустима температура навколишнього середовища: від -40 C до +60 C

Допустима температура масла: від -15 C до +80 C

Гідравлічні з'єднання дозволяють з'єднати гідравлічний розподільник з лініями.

Технічні дані:

Набір з 8 з'єднань. У комплекті 2 шт. патрубків подачі та обратки та 6 шт. для приводів. Кожне з’єднання має гумове ущільнення, тому немає необхідності додавати ущільнювачі.

Різьба:

ЖИВЛЕННЯ:

Ризьба на стороні розподільника, дюйм BSP: 1/2"

Ризьба на стороні гідравлічного трубопроводу: M22x1,5

ПОВЕРНЕННЯ:

Різьба на бічній дюймовій різьбі BSP: 1/2"

Різьба на стороні гідравлічної лінії: M22x1,5

ДЛЯ ЦИЛІНДРІВ:

Дюймова різьба BSP на стороні розподільника: 3/8"

Різьба на бік гідравлічної лінії: M18x1.5

Матеріал:

оцинкована сталь, стійка до корозії

гумові ущільнення
