Амперометр PEACEFAIR PZEM-004T AC 100A

⭐Амперометр PCEFAIR PZEM-004T AC 100A⭐. Амперометр PCEFAIR PZEM-004T AC 100A

⭐Опис: це тестова модифікація електричного моніторингу, яку можна використовувати для перевірки потужності, енергії, напруги та струму, а потім відображати на комп’ютері чи інших терміналах. Він може зберігати дані під час вимкнення живлення та зберігати дані про накопичену енергію перед вимкненням живлення. Розроблений з скиданням однієї кнопки, ви можете скинути дані про енергію тут, натиснувши одну кнопку. Послідовний порт TTL може обмінюватися даними, зчитувати та встановлювати параметри з різними терміналами через адаптер USB.

. Амперометр PCEFAIR PZEM-004T AC 100A

⭐Функції:✅Це модифікація електричного моніторингу, яку можна використовувати для перевірки потужності, енергії, напруги та струму.

✅З’єднання цього модуля розділено на 2 частини: напруга, вхідне з’єднання струму та зв’язок через послідовний порт, і ви можете використовувати різні TTL-адаптери, щоб з’єднати його з різними терміналами.

✅Тестовий мод призначений для тестування обладнання високої потужності, і ви можете інтуїтивно спостерігати за процесом накопичення для тестування навантаження з низькою потужністю (в межах 100 Вт).

✅На модулі є кнопка для скидання енергії, натисніть і утримуйте кнопку протягом 5 секунд і відпустіть, а потім натисніть кнопку ще раз, щоб завершити скидання енергії.

✅Відображається за допомогою ПК або інших терміналів, і ви можете завантажити програмне забезпечення для ПК. Для інших терміналів його потрібно запрограмувати самостійно.

. Амперометр PCEFAIR PZEM-004T AC 100A

⭐Технічні характеристики:✅Робоча напруга: 80~260 В змінного струму

✅Випробувальна напруга: 80~260 В змінного струму

✅Номінальна потужність: 100 A/22000 Вт

✅Робоча частота: 45-65 Гц

✅Вимірювання Точність: 1,0

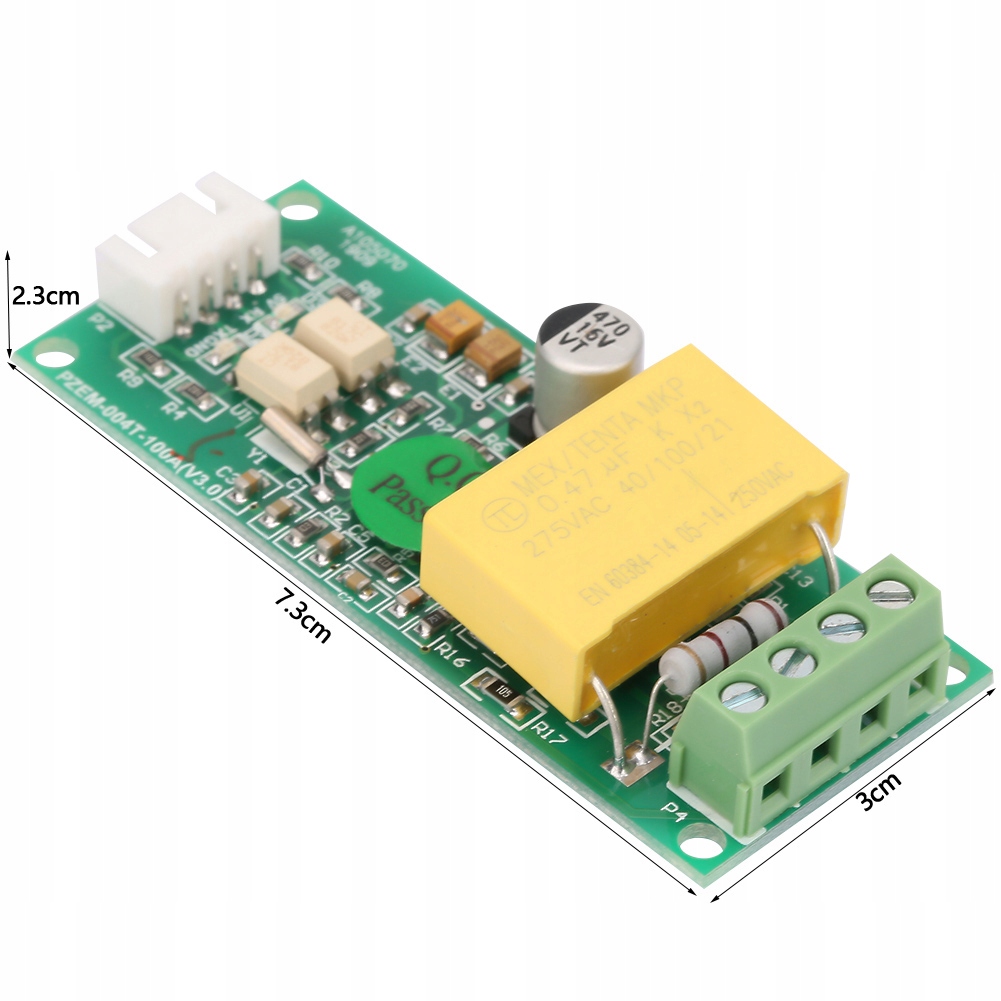

✅Розмір плати: 7,3 x 3 x 2,3 см / 2,87 x 1,18 x 0,9"

✅Формат відображення:

1. Діапазон вимірювання потужності: 0 ~ 22 кВт

0 ~ 10 кВт, формат відображення 0,000 ~ 9,999

10 ~ 22 кВт, формат відображення 10,00 ~ 22,00

2. Діапазон вимірювання енергії: 0 ~ 9999 кВт-год.

0 ~ 10 кВт-год, формат відображення 0,000 ~ 9,999

10 ~ 100 кВт-год, формат відображення 10,00 ~ 99,99

100 ~ 1000 кВт-год, формат відображення 100,0 ~ 999,9

1000 ~ 9999 кВт-год і вище, формат відображення 1000 ~ 9999

3. Діапазон випробування напруги: 80~260 В змінного струму

Формат відображення є 110,0 ~ 220,0

4. 0~100A

Формат відображення: 00,00 ~ 99,99

Зв'язок через послідовний порт

Цей мод розроблено з послідовним портом даних TTL, ви можете читати та встановлювати відповідні параметри через послідовний порт. Якщо вам потрібно зв’язатися з пристроєм, який має USB або RS232 (наприклад, комп’ютер), потрібен адаптер TTL. Таблиця нижче містить протоколи зв’язку цього модуля:

Функція

Head

Data1- Data5

Sum

Voltage

B0

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування значення напруги)

1A

A0

00 E6 02 00 00 (Лічильник відповідає, що значення напруги становить 230,2 В)

88

Струм

B1

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування поточного значення)

1B

A1

00 11 20 00 00 (Лічильник відповідає, що поточне значення становить 17,32 A)

D2

Середня потужність

B2

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування середнього значення потужності)

1C

A2

08 98 00 00 00 (Лічильник відповідає, що значення активної потужності становить 2200 Вт)

42

Зчитування енергії

B3

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування значення енергії)

1D

A3

01 86 9f 00 00 (Лічильник відповідає, що значення енергії становить 99999wh)

C9

Установіть адресу модуля

B4

C0 A8 01 01 00 (Комп’ютер надсилає команду встановити адресу, адреса 192.168.1.1)

1E

A4

00 00 00 00 (Лічильник відповідає, що адресу встановлено успішно)

A4

Установіть порогове значення сигналізації потужності

B5

C0 A8 01 01 14 (комп’ютер надсилає команду встановити порогове значення сигналізації потужності)

33

A5

00 00 00 00 (Лічильник відповідає, що порогове значення тривоги потужності встановлено успішно)

A5

Ілюстрація протоколу зв’язку:

1. Установіть адресу зв’язку: 192.168.1.1

Дані відповіді: A4 00 00 00 00 00 A4

У командах надсилання: B4 + C0 + A8 + 01 + 01 + 00 дорівнює 21E (шістнадцяткове), дані сукупної суми – 21E, візьміть останні два байти 1E як підсумкові дані накопичені в командах надсилання; у даних відповіді: A4 + 00 + 00 + 00 + 00 дорівнює A4 (шістнадцяткове), кумулятивні дані суми A4, тобто кумулятивні дані у відповіді.

2. Встановіть порогове значення сигналізації потужності: 20 кВт.

Дані відповіді: A5 00 00 00 00 00 A5

Значення сигналізації потужності цього модуля базується на одиницях кВт, мінімальне значення сигналізації становить 1 кВт, максимальне значення – 22 кВт.

3. Зчитайте напругу

Дані відповіді: A0 00 E6 02 00 00 88

4. Прочитайте поточний

. Амперометр PCEFAIR PZEM-004T AC 100A
