Audio-GD R28 MK3 - ЦАП R2R перетворювач, попередній підсилювач, підсилювач для навушників

Audio-GD R28 MK3 - ЦАП R2R цифро-аналоговий перетворювач (з акузиліконовим годинником)

інтегрований з попереднім підсилювачем і підсилювачем для навушників у сріблястому кольорі

R-28, як у версії MK3, так і в пропонованій раніше версії 2022 року, є цифро-аналоговим перетворювачем на основі сходів резисторів R-2R за технологією MSB. Як і його «старший брат R-27», R-28 NOS також містить вбудований повністю збалансований підсилювач для навушників класу А та збалансований попередній підсилювач. У версії MK 3 є ряд поліпшень як в аналоговій, так і в цифровій частинах, покращена гальванічна розв'язка між окремими секціями і в поєднанні з використаними поліпшеннями дає ще кращий ефект у вигляді звукового підпису, позбавленого будь-яких забарвлень. Потужність підсилювача для навушників досягає 9,5 Вт при навантаженні навушників 25 Ом. Два діапазони чутливості підсилювача для навушників (режими подвійного посилення) дозволяють працювати з навушниками з низькою та високою чутливістю/ефективністю. Всі функції пристрою доступні за допомогою перемикачів, розташованих на передній панелі корпусу. R-28 MK3 оснащений чотирма цифровими входами: RCA 24bit/192KHz; Оптичний 24 біт/92 кГц; HDMI I2S 32 біт/384 кГц; USB 32bit/384KHz і один аналоговий вхід - балансний XLR. Усі входи пристрою та секція цифрового процесора гальванічно розв’язані. У новій версії пристрою Р-28 МК3 на задній панелі корпусу, окрім вхідного та вихідного роз’ємів, також є порт для завантаження оновлень мікропрограми пристрою.

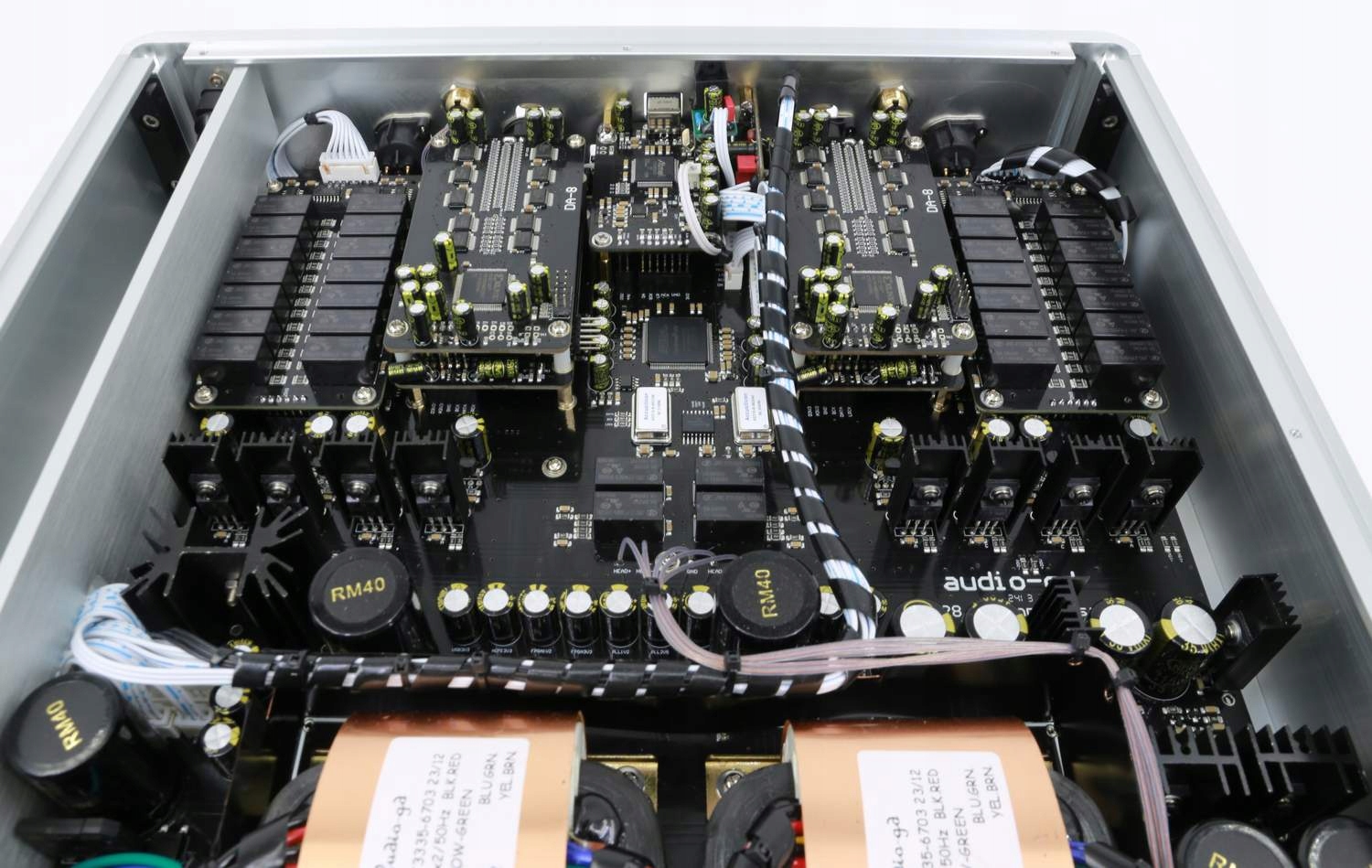

Як у Р-28 МК3, так і в його попереднику Р-28 2022, секція ЦАП була реалізована за допомогою системи «програмована логічна матриця» FPGA та шести Системи CPLD. Сам декодер складається з восьми груп модулів ЦАП R-2R, розташованих разом у збалансованому двотактному декодері. Обробка сигналу DSD реалізована у вигляді 4-х груп збалансованих дискретних декодерів. USB-вхід реалізований на чіпі Amanero 384, що дозволяє декодувати сигнали з роздільною здатністю PCM 384K і DSD512. Перетворювачі R-2R, керовані надшвидкісною FPGA, є представником багаторозрядної конструкції D/A. Вони характеризуються чистим звуком, високою динамікою та дуже низьким шумом квантування.

Аналоговий шлях

Унікальною особливістю всіх продуктів Audio-GD є використання підсилювачів, що працюють у поточному домені, у конструкції аналогової частини пристроїв. Audio-GD самостійно розробила аналоговий каскад на основі існуючої дзеркальної системи підсилення. Однокаскадний підсилювач, що працює в області струму ACSS, виготовлений з дискретних елементів, без конденсаторів зв'язку в звуковому тракті, характеризується високою деталізацією і надзвичайно низькими спотвореннями. Рішення ACSS дозволило звести до мінімуму проблеми впливу електронних компонентів на тембр. Інтегровані операційні підсилювачі OPA не використовуються в тракті підсилювача. У традиційних конструкціях, які використовуються більшістю компаній, посилення реалізовано в три етапи, що призводить до накопичення спотворень і впливає на тембр (схема нижче). Пріоритетом у розробці Audio-GD є мінімізація впливу аналогової частини пристрою на звук, що відтворюється за допомогою цифро-аналогового перетворювача.

Електронні компоненти, які використовуються для створення пристроїв, дуже ретельно відбираються з найкращих наявних і виготовляються спеціально на замовлення. Усі з’єднання всередині корпусу виконуються за допомогою кабелів з чистої міді OCC. Важливе значення має ручний процес складання компонентів і їх багаторазові випробування на різних етапах виробництва. Готовий пристрій нагрівається, а потім знову тестується перед відправкою замовнику. Всі продукти Audio-GD змонтовані в алюмінієвих корпусах. Це забезпечує чудове екранування внутрішніх компонентів. Audio-GD пропонує вам глибоко продуманий, інноваційний продукт, добре створений із найкращих доступних елементів.

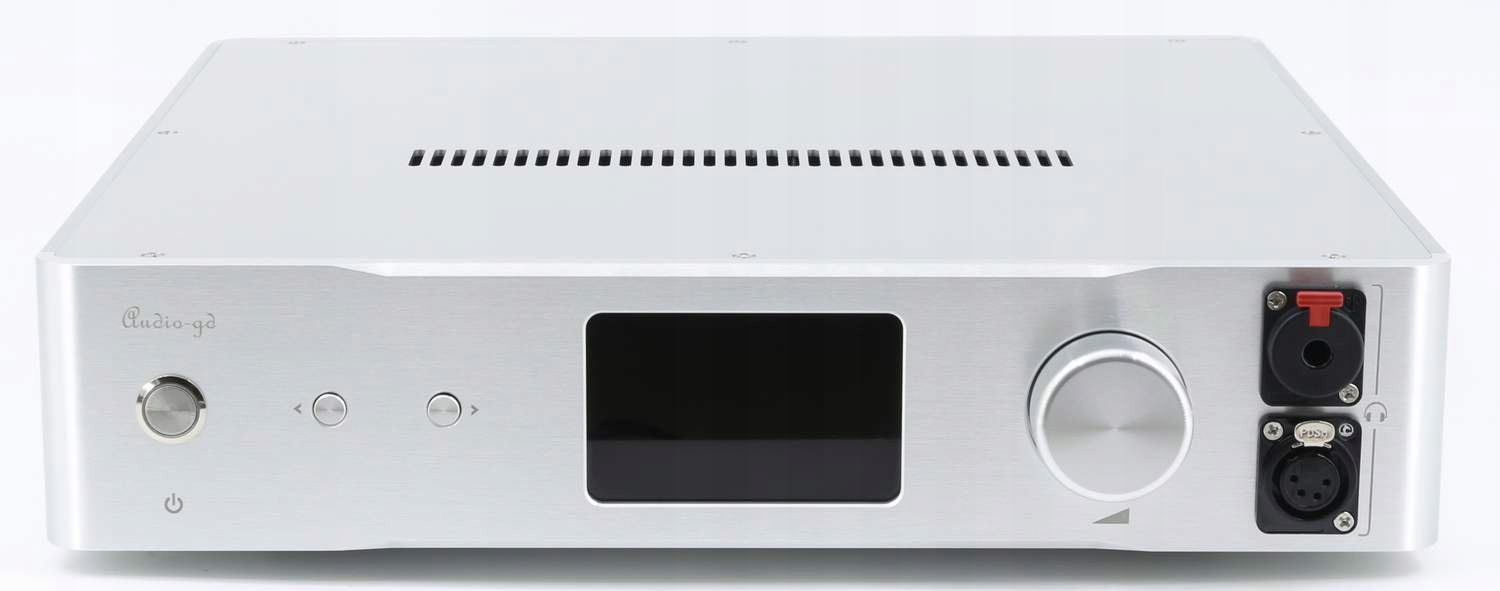

Пристрій випускається в двох варіантах корпусу - сріблястому і чорному, що відрізняються формою дисплея.

Технічні характеристики:

• Співвідношення сигнал/шум (С/Ш): 120 дБ
• Вихідний опір: 1 Ом / вихід для навушників, 5 Ом / ЦАП / вихід попереднього підсилювача
• Вихідна потужність: 9500 мВт / 25 Ом, 8000 мВт / 40 Ом, 3500 мВт / 1200 Ом, 330 мВт / 300 Ом, 600 мВт / 600 Ом
• Вхідна чутливість (мінімальний опір навушників 15 Ом: 0,5 Vp-p (75 Ом, коаксіальний), 19 дБм (Оптичний)
• Підтримувані операційні системи: Windows, OSX, Linux, ISO
• Частотна характеристика: 20 Гц - 20 кГц (< - 0,5 дБ)
• THD (весь пристрій): <0,01%
• Перехресні перешкоди каналу: < 0,05 дБ
• Частота дискретизації: USB та IIS: 44,1 кГц – 384 кГц/32-розрядний DSD64-512, коаксіальний: 44,1 кГц – 192 кГц, оптичний: 44,1 кГц – 96 кГц
• Вихідний рівень: вихід для навушників: 19 В RMS (баланс), передпідсилювач Змінний вихід: 19 В, RMS (баланс), ЦАП Змінний вихід: 5 В RMS (баланс)
• Жерво живлення: 220-240 В змінного струму 50/60 Гц
• Вхідна потужність: 24 Вт
• Вага: Приблизно 7,6 КГ
• Розмір: W360 X L360 X H85 (мм, повністю алюміній)

Аксесуари: кабель живлення, кабель USB

Блок живлення

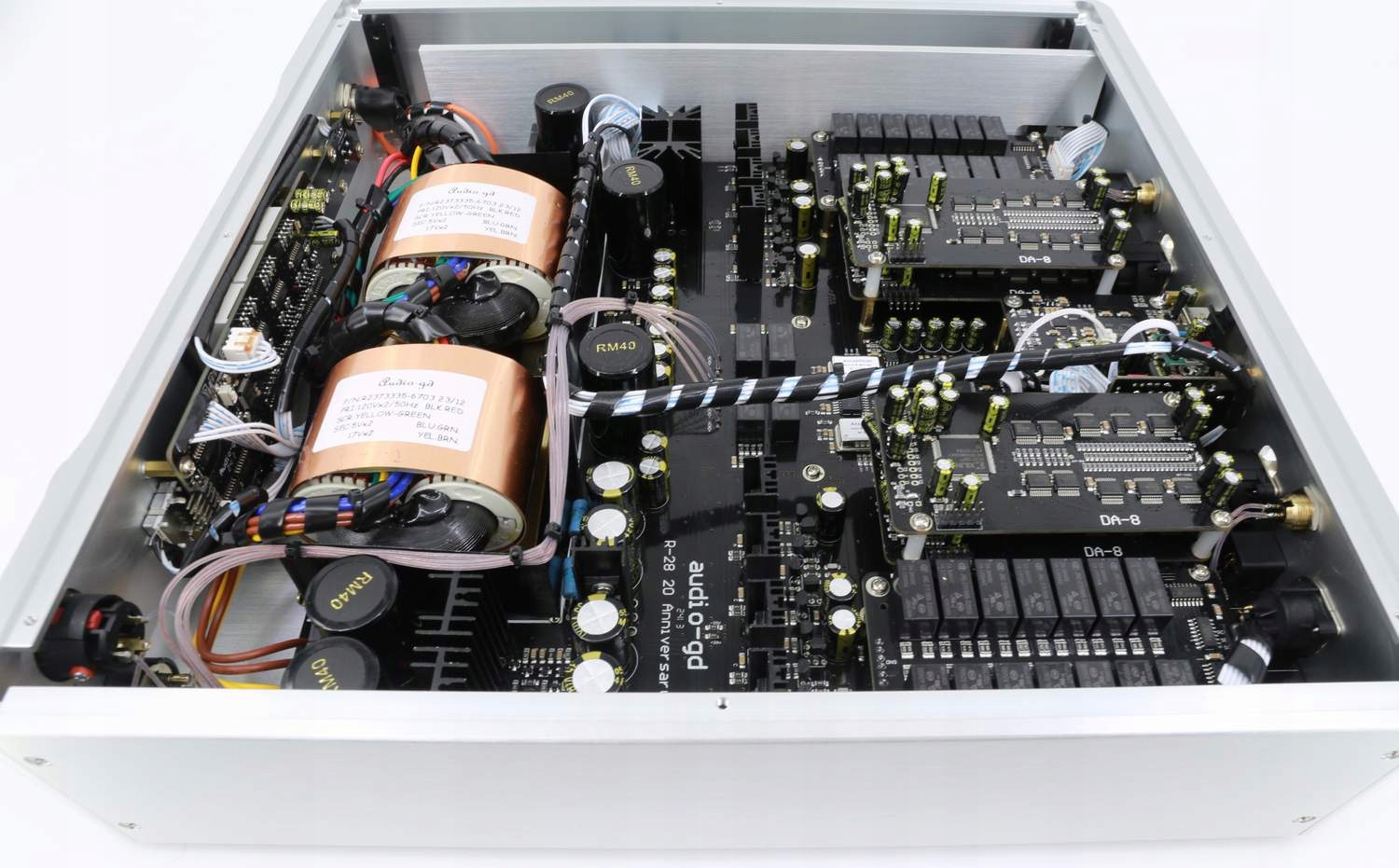

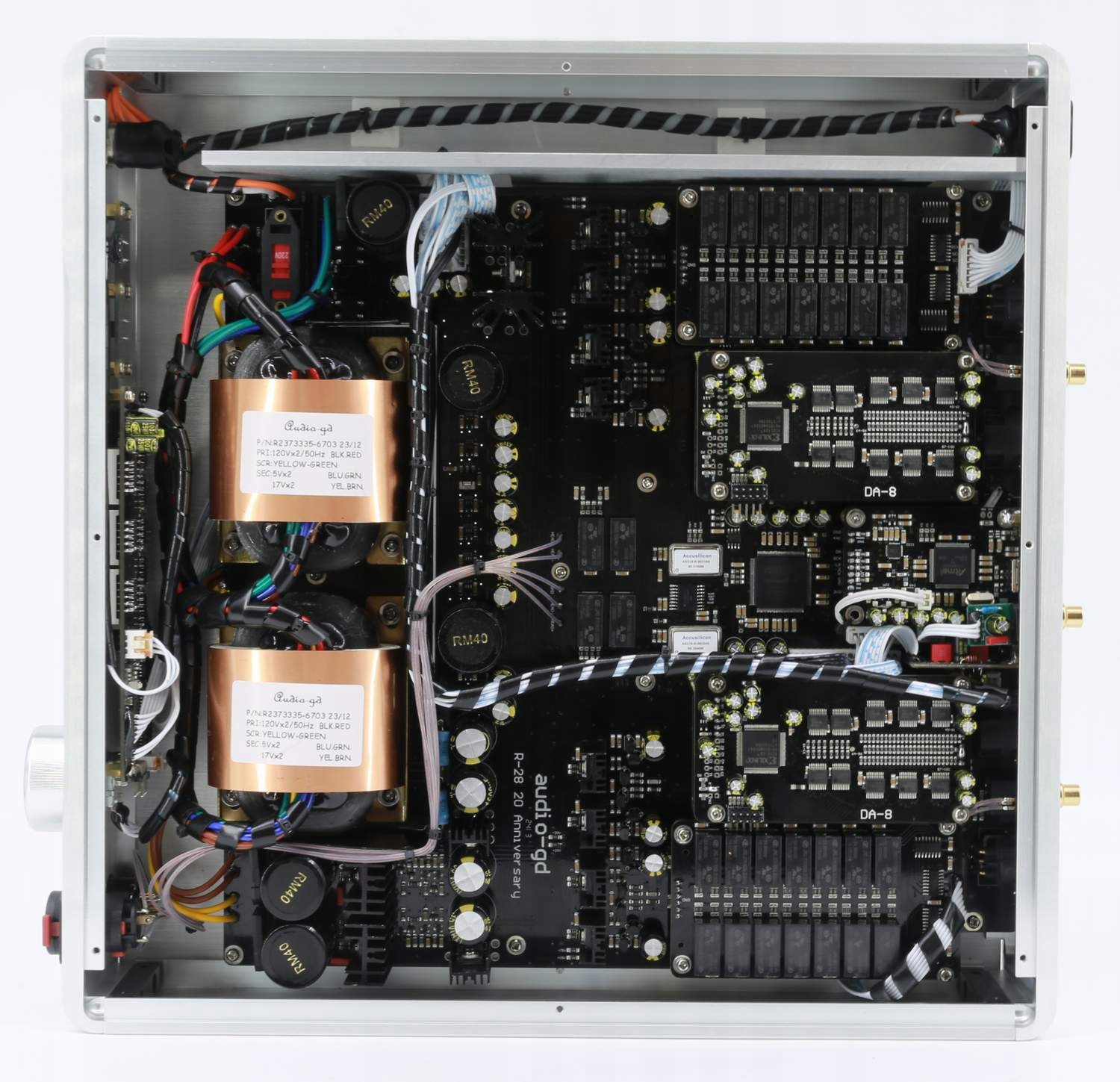

Одним із ключових елементів аудіопристроїв високого класу є блок живлення. Усі продукти Audio-GD, навіть найдешевші, оснащені багатьма непомітними спеціальними стабілізаторами, які живлять окремі складові модулі пристроїв. Для цього Audio-GD використовує у своїй продукції тороїдальні трансформатори та дискретні стабілізатори напруги. Кожен модуль R2R-2 має виділені секції трансформатора та стабілізатора, окремо для цифрової частини та для кожного каналу аналогової частини. Це рішення гарантує повне електричне розділення модулів. Немає загрози, що струму живлення буде недостатньо навіть тимчасово, що в інших пристроях проявляється в чутному обмеженні динаміки, особливо в нижніх частотах смуги прослуховування. Джерела живлення в R28 MK3 створені за допомогою двох тороїдальних трансформаторів аудіофільського класу.

Найважливіші характеристики:

• Створено на основі 8 модулів R-2R, керованих FPGA.
• 4 цифрові входи:

  Оптичний нейтральний вхід у стандарті SPDIF 24 біт/192 кГц;

  нейтральний вхід RCA у стандарті SPDIF 24 біт/192 кГц;

  USB ультранейтральний вхід на основі Amanero Комбінований 384 32 біт/384 кГц;

  Ультранейтральний вхід I2S у 32-бітному стандарті, що забезпечує наднизьке тремтіння 32 біт/384 кГц;

• Аналогові входи: збалансований XLR.
• Виходи: збалансований XLR, RCA та ACSS.
• Виходи для навушників на передній панелі: 6,35 мм jack і XLR4.
• Система DAC,
• Пам'ять останніх налаштувань робочих параметрів, відновлюється при ввімкненні.
• Підтримується передискретизація: NOS, x2, x4, x8 (залежно від налаштувань користувача),
• підтримується щільність запису до 32 біт/384 кГц (USB і I2S).
• 0,05% допуску в системі регулювання посилення.

Пристрій має 4 вбудовані канали регулювання посилення для контролю балансу. Управління здійснюється за допомогою цифрового сигналу, але використовувані реле керують резисторами в аналоговій схемі. Резистори Vishay або KOA 0,1% працюють у паралельному режимі, і в такому розташуванні вони досягають допуску 0,05%.

Використані технології:

• Конструкція дискретного аналогового модуля, повністю збалансованого без будь-якого операційного підсилювача в каналах сигналу – ACSS (Audio-gd Current Signal System).
• Аудіодоріжка без конденсаторів зв’язку в аналоговому модулі.
• Без зворотного зв’язку.
• Модуль живлення R-core трансформатори.
• Алюмінієвий корпус.
• Збірка через отвір.
