Багатофункціональний програмований модуль керування реле таймера
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Оплачивая «Багатофункціональний програмований модуль керування реле таймера» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Багатофункціональний програмований модуль керування реле часу з дистанційним керуванням
Це релейний модуль на основі MCU, який має багато функцій, наприклад запуск системи через певний час, запуск системи за сигналом, періодичний запуск системи тощо. На платі є інфрачервоне (ІЧ) з’єднання. Замість традиційних кнопок ми використовуємо інфрачервоний пульт дистанційного керування, що робить налаштування та функції дуже зручними. Якщо ви хочете мати кілька модулів з однаковою функцією, ви можете використовувати ІЧ-пульт дистанційного керування, щоб налаштувати їх одночасно. Ви також можете використовувати інфрачервоний порт для одночасного керування роботою модулів.

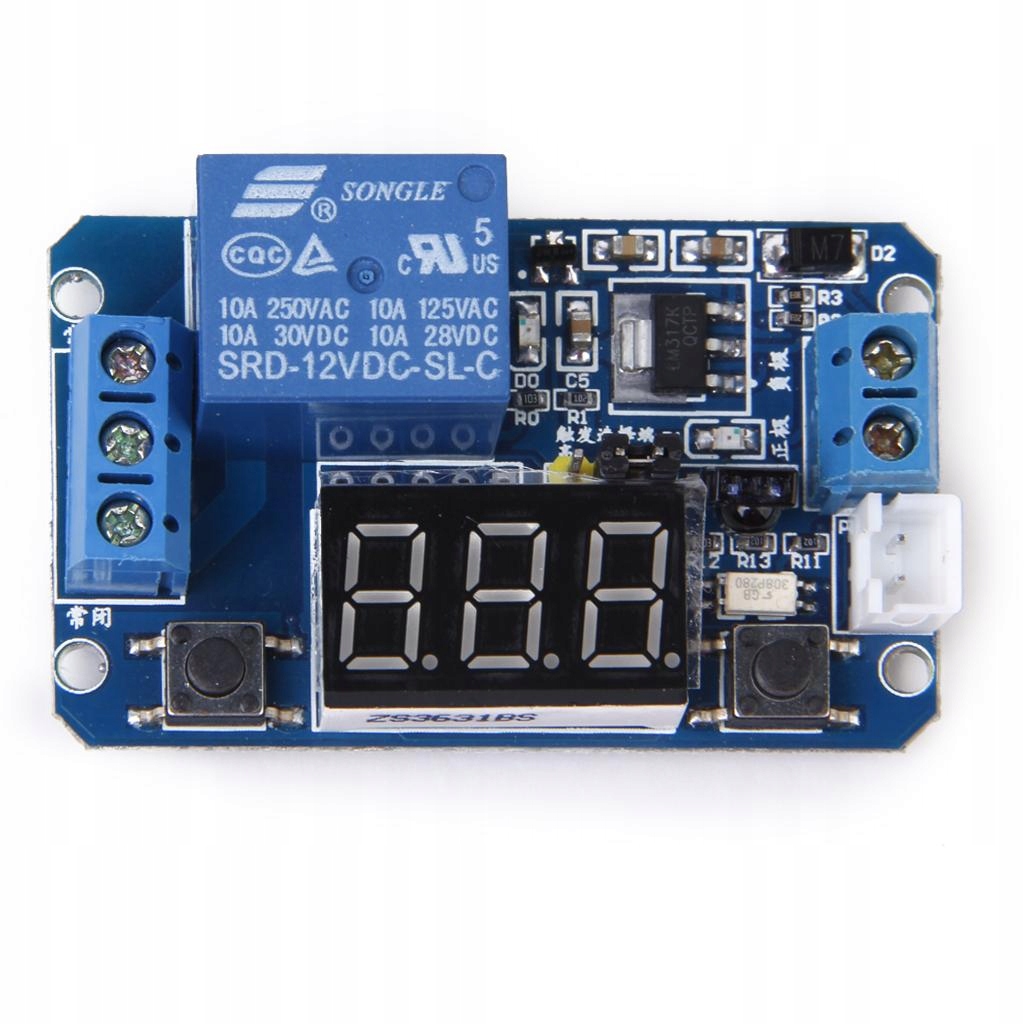

Деталі модуля:
Апаратний важіль для вибору рівня, він визначається наступним чином:
Низький - підключіть середній контакт до правого
Високий - підключіть середній контакт до лівого
Цифровий дисплей показує час, коли пристрій працює, або показує налаштування.
VCC: Вхід, : 5 В-25 В постійного струму
GND: Вхід,
IN+ : Вхід, + вхід
IN- : Вхід, - вхід, підключений до
NO: Вихід, релейний вихід, нормально відкритий. Перед замиканням реле цей контакт не працює
Після замикання реле цей контакт підключається до COM.
COM: вихід, релейний вихід, загальний контакт
NC: вихід, релейний вихід, нормально закритий. Перед тим, як реле замикається, цей контакт підключається
до COM. Коли реле замикається, цей контакт не є.
K1: вхід, ключ користувача 1, використовується для блокування або розблокування модуля. Коли модуль
заблоковано, він не може приймати ІЧ-сигнал.
K2: Вхід, користувач, використовується для ввімкнення та вимкнення цифрової лампи. Коли вам не потрібні
деталі інфрачервоного контролера:
Відкрити модуль (застосувати)
OFF: Вимкнути модуль (застосувати інший)
MS: Установити час у мілісекундах
Сек: Установити час у секундах
Мін: Установити час у хвилинах
Година: Установити час у годинах
Mod: Виберіть функцію
CH: Не використовується
Зберегти: зберегти встановлений час
недійсний час, який ви щойно ввели
Цифри 0-9: використовуються для введення часу
Програми:
Побутова техніка
Автомобільна
Промислове керування
Автоматичне керування

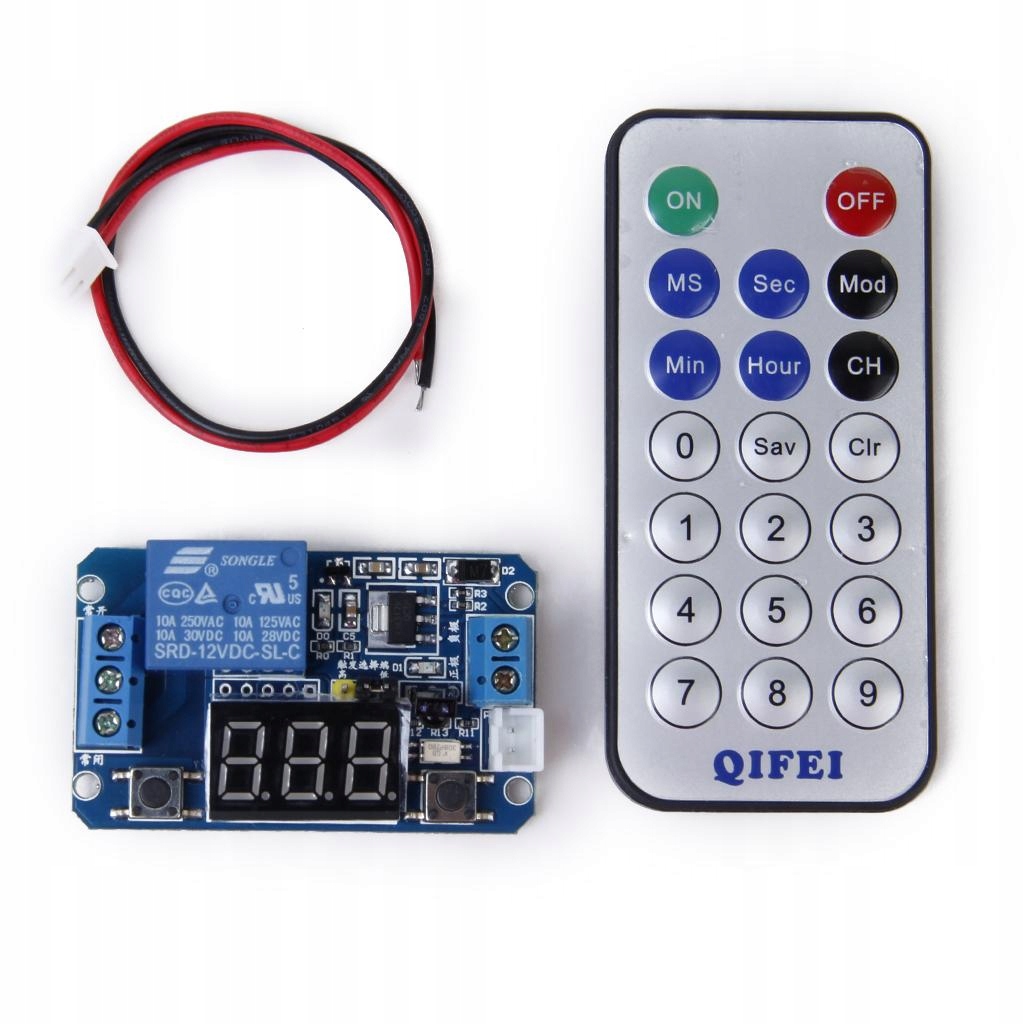

Пакет включає:
1 x Модуль реле таймера
1 x Control (Живлення від 2 x LR1130 батарейок, не входять в комплект)
