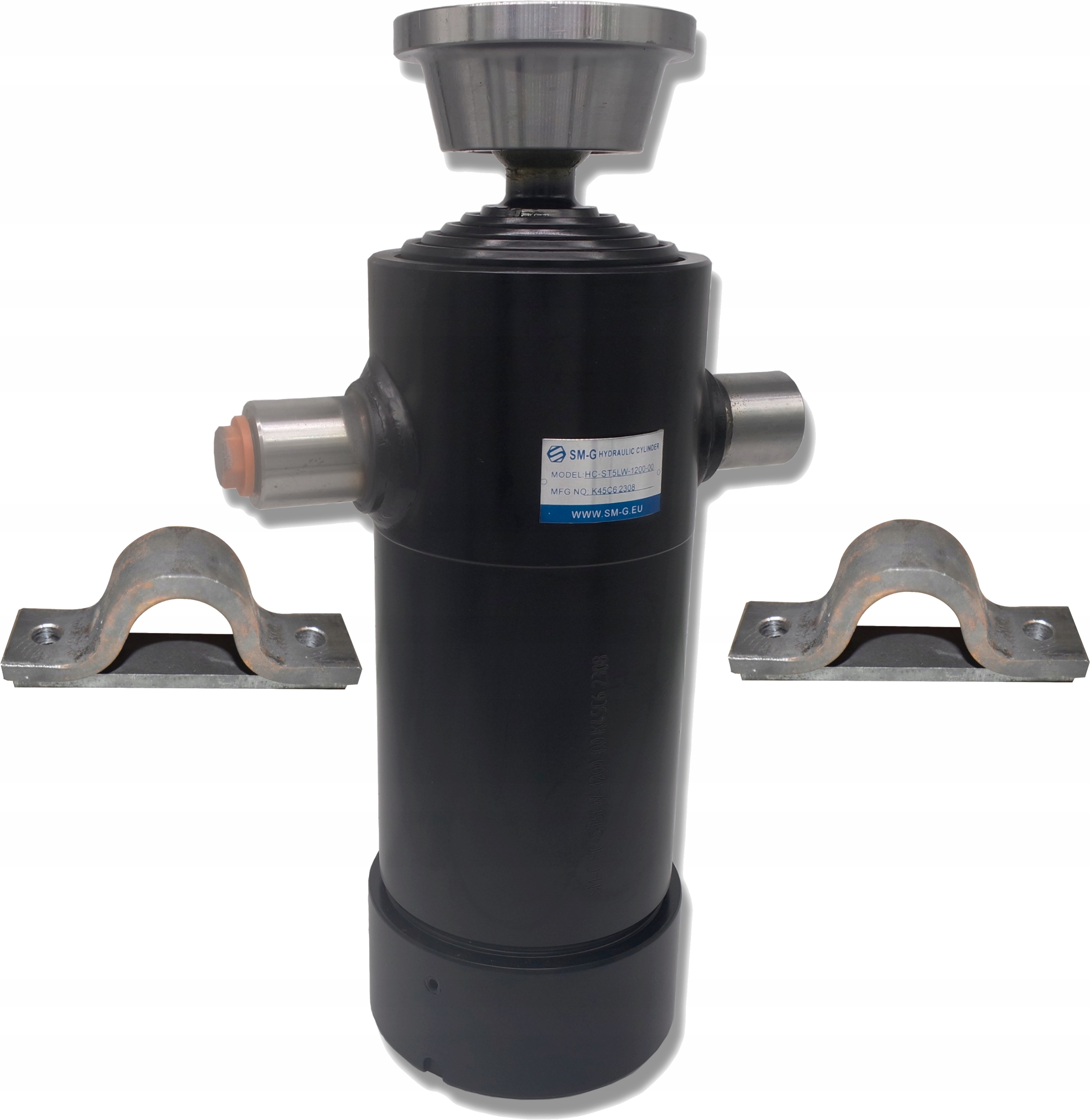

Гідроциліндр з ходом 1200 мм з розеткою і двома кріпленнями Fi 40 мм

СКРАВ-МЕТ КОД: [7386]

Виробник: SM-G (СКРАВ-МЕТ Груп)

________________________________________________________________________________

Це варто знати при виборі постачальник приводів

Фотографії та малюнки показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт із нашого асортименту, ви робите вдалий і мудрий вибір.

Завдяки структурі у вигляді 5 подовжувачів, привід ідеально підходить для транспортних засобів з низьким дорожнім просвітом автомобіля, причепа або високого карданного валу.

Актуатор встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби. Завдяки своїй конструкції він використовується в причепах із заднім перекиданням.

Можна придбати додаткову люльку, яка дає нам можливість відкидати на 3 сторони.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільське господарство, садівництво, лісове господарство та будівництво.

Максимальна вантажопідйомність 10 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу викликано дією розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захисний пристрій (канат, гідравлічний або електричний запірний клапан).

A добре підібраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] (DP = 1/2 S )

a° - кут нахилу причепа корпус

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятьчотириступінчастий,
• Довжина приводу в неактивному стані 415 мм,
• Хід приводу 1200 мм
• Довжина повністю висунутого приводу 1615 мм,
• Діаметр приводу 128 мм,
• Мастильний патрубок, внутрішня різьба M22x1.5

Потреба в маслі: 5,7 літра

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Тип рідини: гідравлічна олива на основі мінерального масла

Гніздо діаметром 45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Гніздо для кульки діаметром 45 мм.
• Висота гнізда 45 мм.

Закріплений двома втулками плюс кільцевий сегер.

Гніздо змащено каламітом.

Кріплення приводу Fi 40

Надійне кріплення.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Кріплення ідеально підходить до наших приводів і люльок.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Увага! Фотографії наведені для ілюстрації, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!
