Магнітний датчик Холла

-індуктивний,

магнітний детектор

магнітні полюси

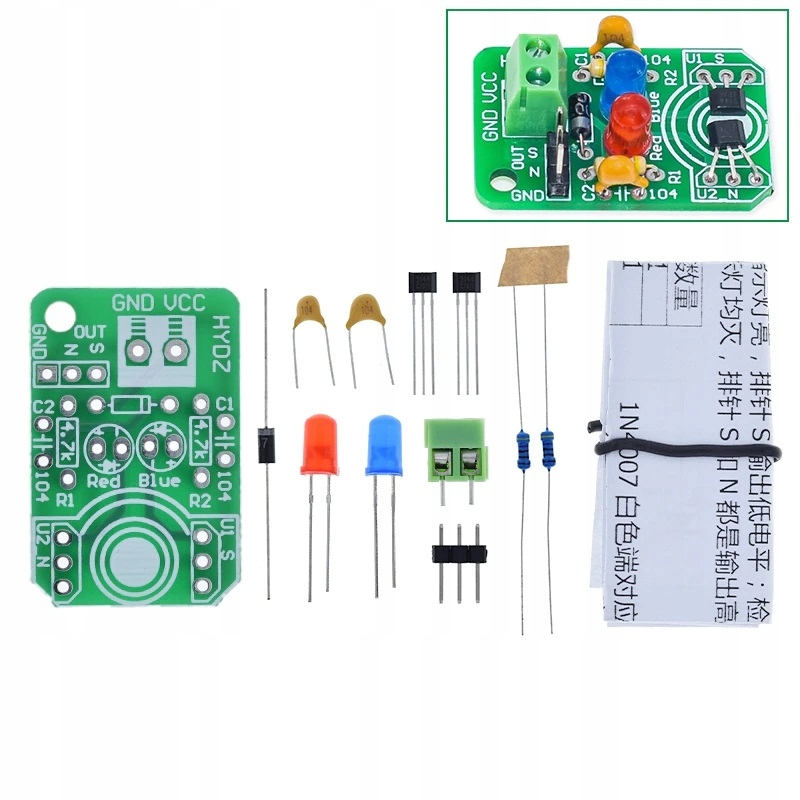

система для самостійного складання, пайки

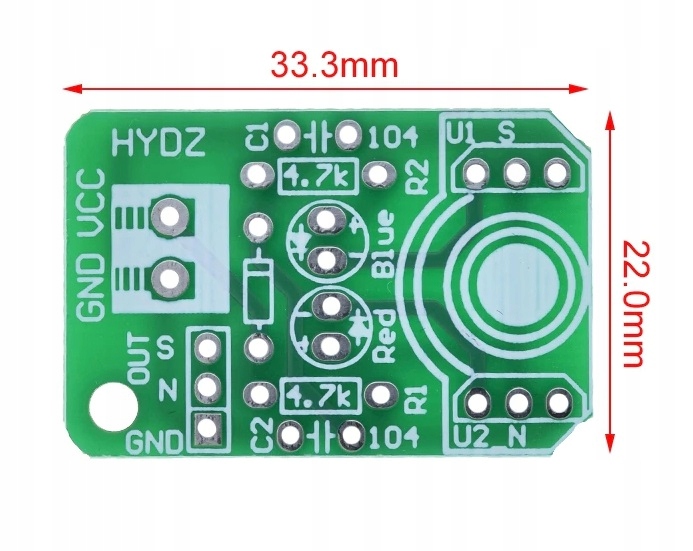

Розміри: 33 мм

Вихідний струм навантаження: менше або дорівнює 25 МА

Діапазон робочих температур: від -40 до 80 градусів C.

VCC: позитивний полюс джерела живлення

GND: негативний полюс джерела живлення

Виявлено південний полюс магніту, світиться синій індикатор, а S контакт видає низький рівень напруги;

Північний полюс магніту світиться червоним індикатором, висновок N видає низьку напругу.

Якщо магніту поблизу немає, синій і червоний індикатори вимкнені, а контакти рядків S і N мають високий вихід.

Що таке ефект Холла? Це фізичне явище, пов’язане зі створенням напруги в електропровідному матеріалі (напівпровіднику), який знаходиться в магнітному полі. Коли через напівпровідник протікає електричний струм і магнітне поле спрямоване поперек нього, виникає різниця потенціалів. Електричні заряди в цьому полі відштовхуються силою Лоренца, що призводить до створення напруги.

Датчик Холла – це функціональний датчик, про існування якого мало хто знає. Однак цей невидимий друг має багато практичних застосувань. Він не тільки збагачує функціональність електронних пристроїв, але є одним із ключових елементів систем безпеки автомобіля. Сам Едвін Герберт Холл, ймовірно, не підозрював, наскільки важливим буде зроблене ним відкриття. Його також можна знайти в ноутбуках, телефонах та багатьох інших пристроях.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
