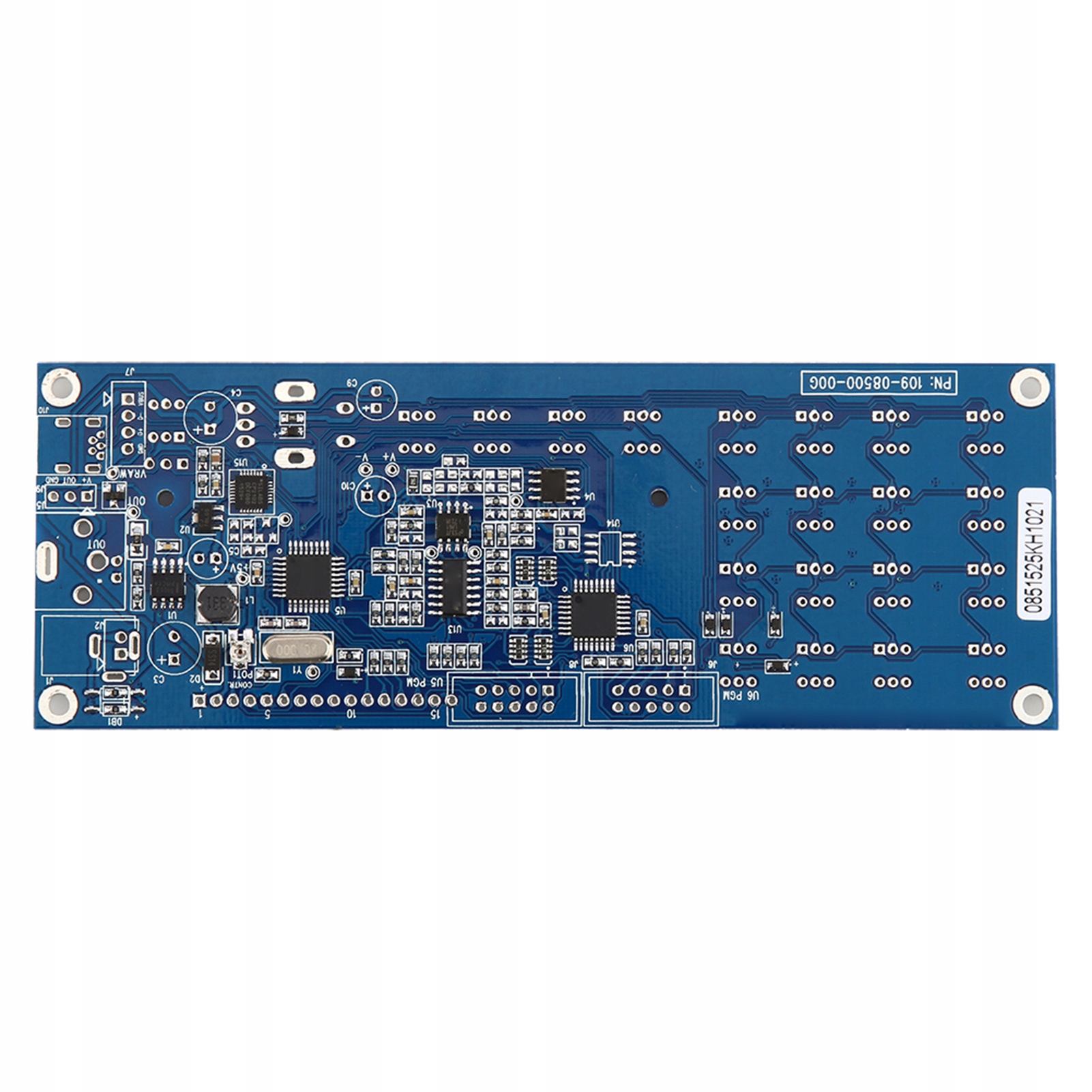

FG085 Модуль генератора функціональних сигналів
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 49
Покупая «FG085 Модуль генератора функциональных сигналов» данный товар из каталога «Сетевые устройства» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:1. Генерування безперервних синусоїдальних, кутових, трикутних, змінних (вгору та вниз) і крокових (вгору та вниз) сигналів
2. Генерація визначених користувачем довільних сигналів (AWG)
3. Генерування сигналів розгортки частоти для вибраних форм хвилі. Початкову частоту, кінцеву частоту та швидкість розгортки можна встановити незалежно
4. Генерація тестових/сервокеруючих сигналів із роздільною здатністю мікросекунд із програмованою користувачем шириною імпульсу, амплітудою та циклом
5. Встановлення частоти (або періоду), амплітуди та зсуву здійснюється за допомогою чисел - швидко та
Специфікація: Опис:
Це посилання містить частини набору (ще не sNaPAWing)
Демонстраційне відео:
Поширений сигнал Демо
Сервосигнал демо
Демонстрація функції розгортки
Функції:
1. Генерування безперервних синусоїдальних, кутових, трикутних, лінійних (вгору та вниз) і крокових (вгору та вниз) сигналів.
2. Генерувати визначені користувачем довільні сигнали (AWG).
3. Генерування сигналів розгортки частоти для вибраних форм хвилі. Початкову частоту, кінцеву частоту та швидкість розгортки можна встановити незалежно.
4. Генерація тестових/сервокеруючих сигналів із роздільною здатністю мікросекунд із програмованою користувачем шириною, амплітудою та циклом імпульсу.
5. Встановлення частоти (або періоду), амплітуди та зсуву здійснюється за допомогою чисел - швидкий і .
6. Змінна шпаруватість від 1 до 100 для квадратного сигналу.
7. Частоту (період), амплітуду та зсув можна регулювати поступово за допомогою поворотного энкодера.
8. Розмір інкрементного кроку може бути встановлений на будь-яке значення. Дуже зручно для швидкого налаштування частоти/циклу навколо певної точки чи діапазону.
9. Доступний тригерний вхід.
10. Синхронний вихід доступний у режимі розгортки.
11. Налаштування запам'ятовуються після вимкнення живлення.
12. Можна використовувати як регульоване джерело постійної напруги, встановивши частоту на 0.
Технічні характеристики:
Діапазон частот: 0–200 кГц (синус)
Роздільна здатність по частоті: 1 Гц
Максимальна похибка частоти (режим CW): 0,1490 Гц для F 40 Гц, 0,000596 Гц для F
Максимальна похибка частоти (режим розгортки): 0,1490 Гц
Діапазон амплітуди: 0-10 В від піку до піку
Роздільна здатність по амплітуді: 0,1 В
Діапазон зсуву 5 В - +5 В
Роздільна здатність зміщення: 40 мВ
Глибина пам’яті: 256 байт
Швидкість дискретизації: 2,5 Msps
Вхідний рівень тригера: високий - 3,5 В (хв.), низький - 1,5 В (макс.)
Затримка виходу тригера: менше 5 мкс (коли панель не працює)
Рівень виходу синхронізації: 5 В TTL
Вихідний опір: 50 Ом
Напруга живлення: 15 В пост. вилка)
