FM-РАДІО З КОРПУСОМ ІНСТРУКЦІЇ З НАБОРУ ДЛЯ ПАЙКИ DIY RDA5807
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 49
Оплачивая «FM-РАДИО С КОРПУСОМ НАБОР ДЛЯ ПАЙКИ «Сделай сам», ИНСТРУКЦИЯ RDA5807» данное изделие из «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Важко знайти кращий спосіб отримати знання, ніж розважитися. Тому, якщо ви хочете дізнатися секрети паяння, варто оснастити себе набором для самостійного навчання паяння. Це не що інше, як добре продуманий дизайн практичного FM-радіо в стилі DIY (зроби сам) в естетичному корпусі.
Це серія практичних вправ, під час яких зацікавлена особа самостійно виконає всю необхідну пайку. Весь процес передбачає поступове складання, а потім припаювання окремих електронних компонентів до друкованої плати, що входить до комплекту.
Метод складання елементів проекту точно показано в інструкції польською мовою, що входить до комплекту, тому виконання цього проекту не буде проблемою для людей, які мають слабкі знання про електроніку.

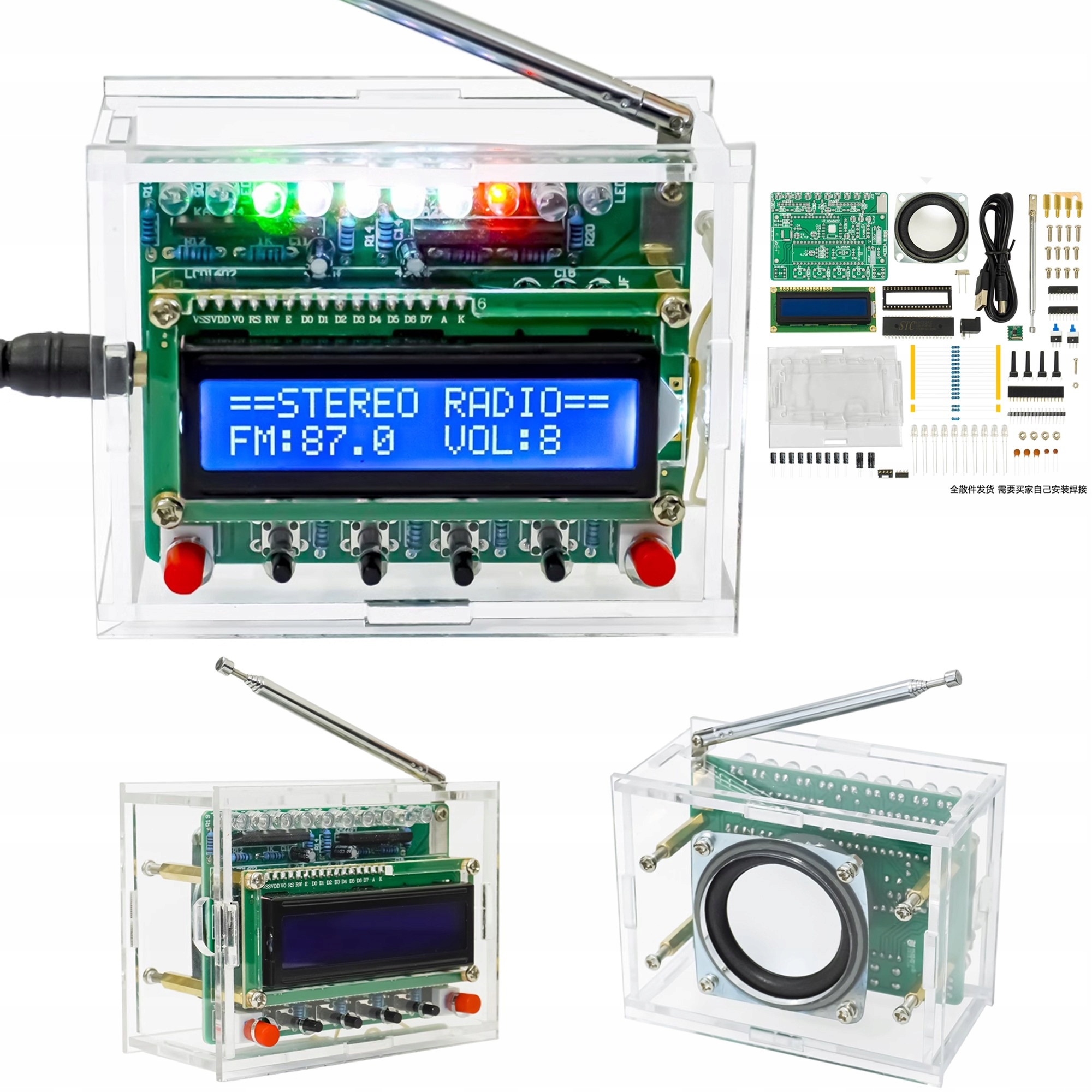

Збірка пристрою, залежно від ваших навичок, займе годину або два. Результатом роботи стане повнофункціональне FM-радіо з гучномовцем, укладеним у прозорий естетичний корпус, що дозволяє приймати FM-хвилі на частотах від 87,0 МГц до 108,0 МГц.

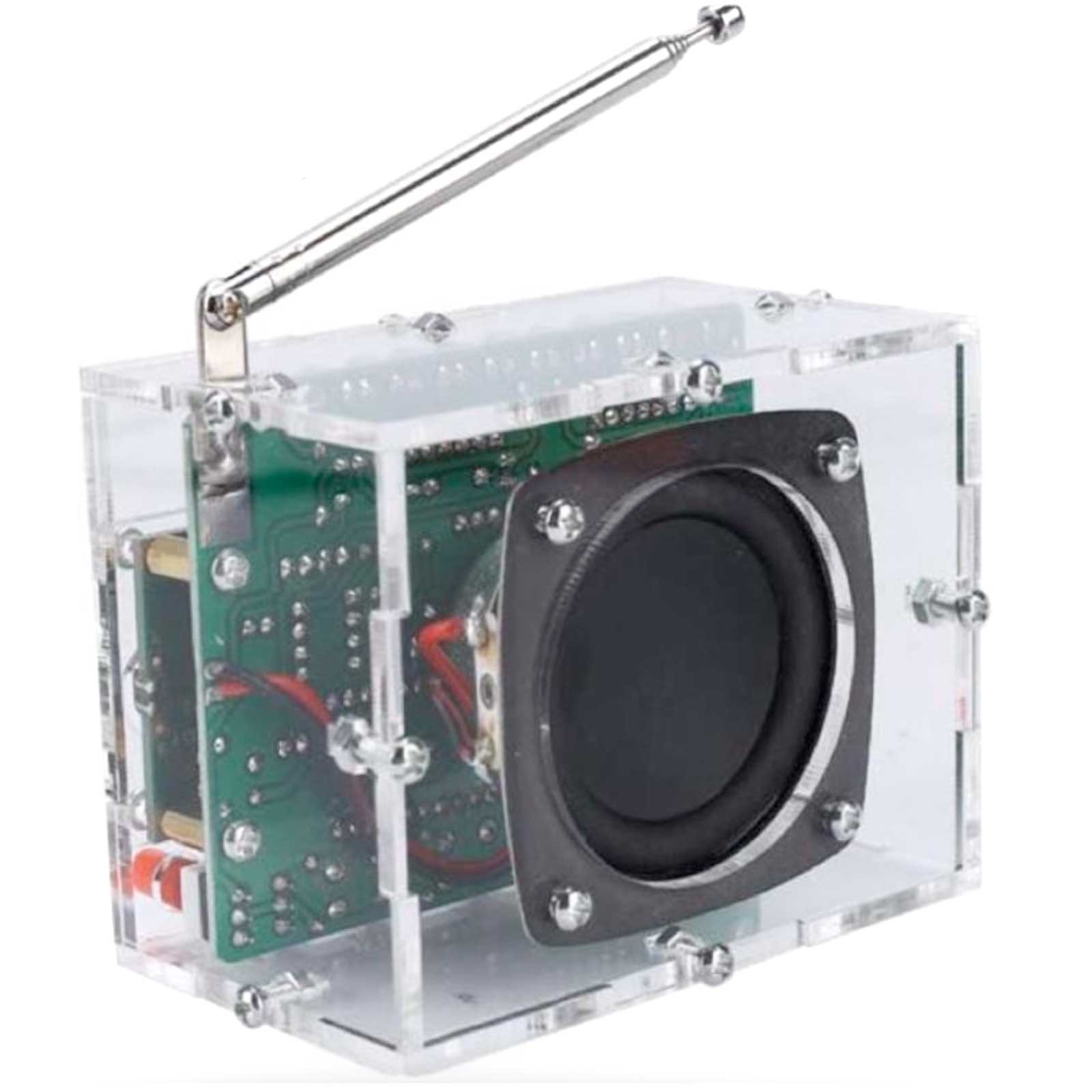

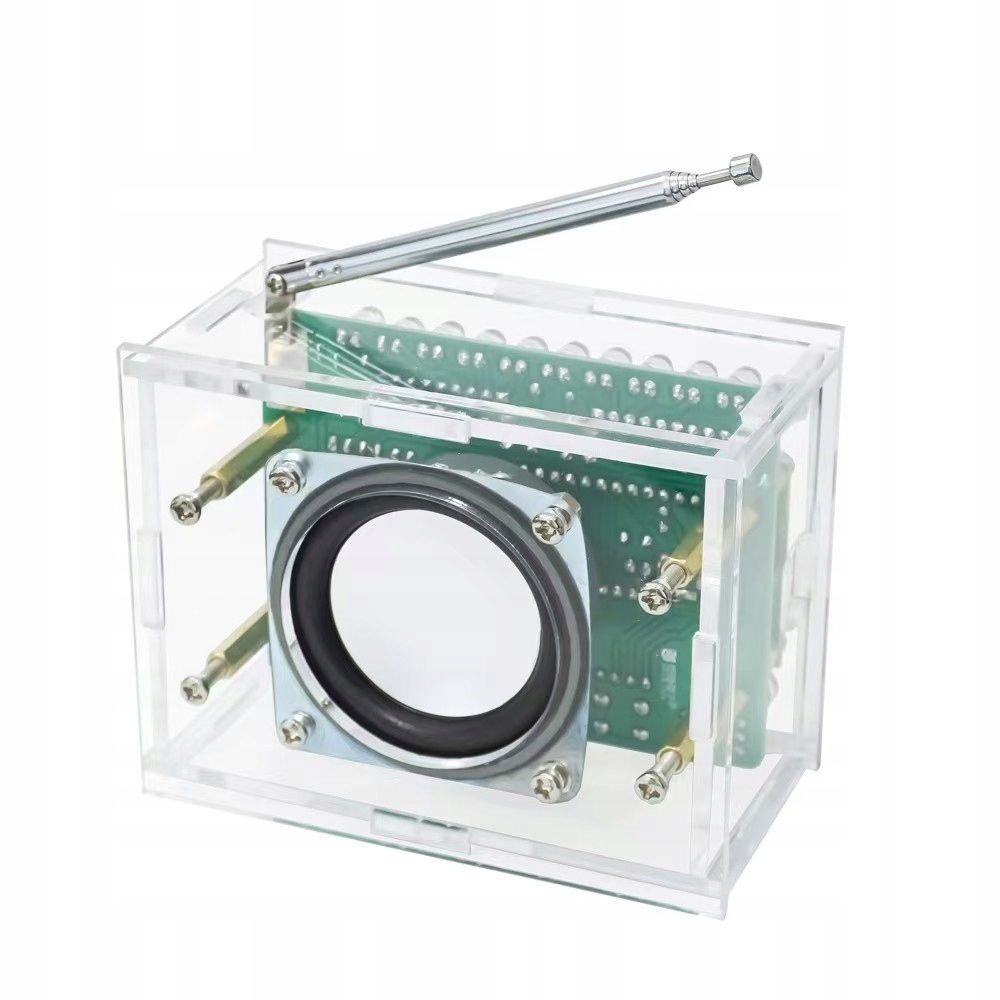

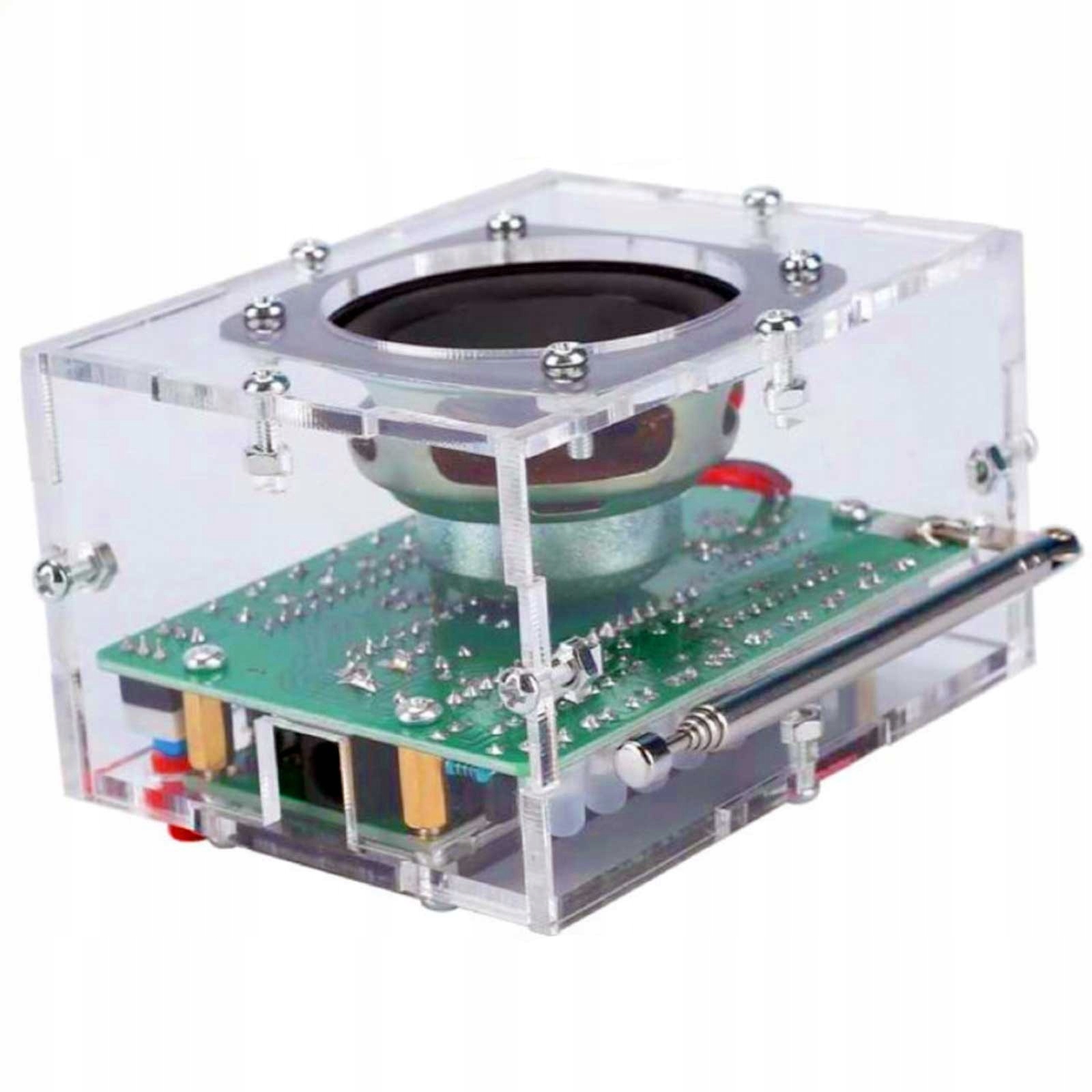

Радіо оснащено чітким РК-дисплеєм із підсвічуванням, антеною, кнопками та гучномовцем потужністю 5 Вт.
Особа, яка збирає радіо потрібно виконати кілька десятків спайок і відповідним чином зігнути і обрізати ніжки кожного елемента. Це буде чудова нагода вивчити основи конструювання електронних пристроїв, а також дозволить вам потренувати свої навички паяння.
Набір для самостійного навчання паянню також може стати гарним подарунком для підлітків і ентузіастів DIY, які хочуть почати створювати власні проекти. Також це цікава ідея подарунка для людей, які вже вміють паяти, але шукають цікаве заняття на один день.
Рівень складності: середній - містить елементи, які вимагають базових навичок складання, контакти деяких елементів розташовані близько один до одного. Збірка елементів щільна, потрібно ретельно продумати та спланувати порядок пайки елементів, щоб процес був зручним.

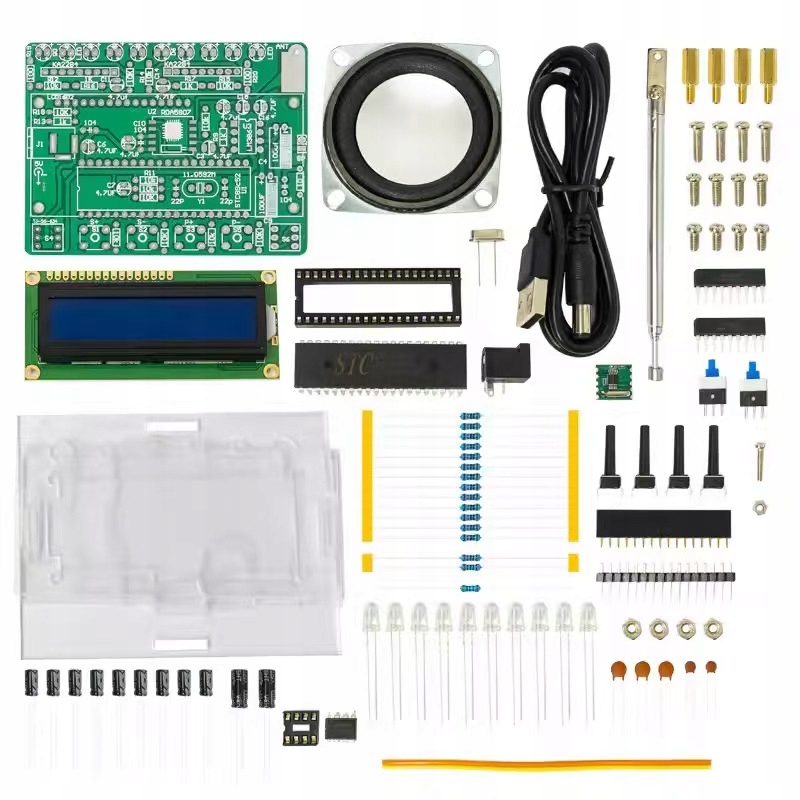

Кількість елементів: 73 + акриловий корпус, який складається з:
- Плати для кріплення друкованої плати
- 20 резисторів (3 значення)
- Чіп RDA5807 (SMD збірка)
- Кварцовий резонатор
- 8-контактна розетка
- 40-контактна розетка
- 2 x керамічний конденсатор
- 3 x монолітний конденсатор
- 2 x мікросхема KA2284
- 10 x RGB LED
- 16-контактна розетка
- Goldpin стрічка
- Акрилові елементи корпусу
- 11 x електролітичний конденсатор
- 3 x випрямний діод
- розетка постійного струму
- 2 x бістабільна кнопка
- 4 x тактовий перемикач
- чіп LM386N
- чіп STC89C52RC
- РК-дисплей 1602
- Антена
- Динамік
- Кабелі гучномовців
- Кабель живлення
- Акрилові компоненти корпусу
Технічні характеристики:
- Напруга живлення: 5 В постійного струму
- Колір дисплея: синій
- Поточна частота дисплея
- Робоча частота: від 87,0 МГц до 108,0 МГц
- Потужність динаміка: 5 Вт
- Роздільна здатність налаштування частоти: 0,1 МГц
- Вага: 170 г
- Розміри: 90 мм x 70 мм x 55 мм
FM-радіо з комплектом для паяння корпусу своїми руками, інструкція PL
