3-секційний гідравлічний комплект 40л/хв для TURA

КОД SKRAW-MET: [8496]

Виробник: SM-G (SKRAW MET GROUP)

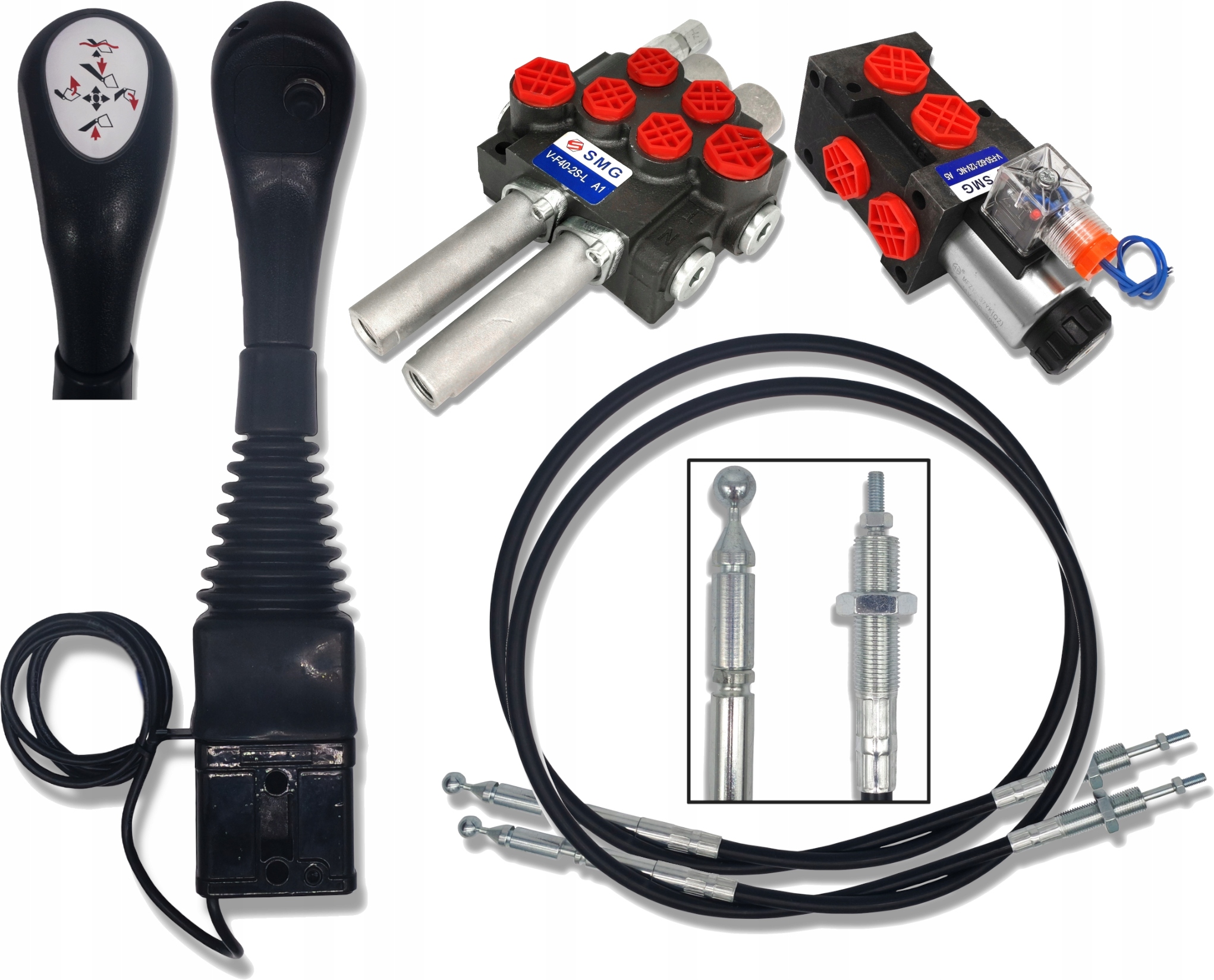

Вміст набору:

• Джойстик SM -G для м'ячів з 1 кнопкою [3928]
• 2x 1,5 м мотузки [3934]
• гідравлічний розподільник для кабелів, 2 секції, 40л/хв [1449]
• електромагнітний клапан - дільник 6 /2 12V 50L/min [2547]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати).

Набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, плодівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК ДЛЯ КАБЕЛІВ 40 Л

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Він дає змогу керувати двома двосторонніми або (після підключення) один із портів) приводи односторонньої дії.

Можливе послідовне підключення до наявної системи (потрібна притискна втулка).

Керування з кабіни за допомогою кабелів і джойстик.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісове господарство та будівництво.

​

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Cyclops
• Turs
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

​

​Трьохпозиційний повзунок (1 - 0 - 2)

​

• пружина сама повертається у вертикальне положення
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик похило до вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик у похилому положенні назад) поршневий шток приводу втягується.

​

Підключення:

• Живлення (P) BSP 1/2''
• Задня частина (T) BSP 1/2''
• Секційний вихід BSP 3/8''
• Підключення BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний тиск робочий: 250 бар

Допустима температура навколишнього середовища: -40℃ до +60℃

Допустима температура масла: -15 ℃ до +80 ℃

Оснащений запобіжним клапаном.

​Електромагнітний клапан 6/2 12v 50 л/хв з пробкою

Виробник: SM-G (SKRAW MET GROUP)

​

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник, який використовується (для керування приводом), не має додаткової секції для керування іншим приводом.

Використовується в гідравлічному управлінні, найчастіше в 2- секційний розподільник, як 3-секційний, наприклад, захват, крокодил тощо.

Можливе підключення послідовно. клапан, що характеризується компактною структурою, стабільною роботою та великою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві чи будівництві.

Приклад застосування електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою імпульсної електричної енергії, викликаної кнопкою "P"), ми маємо можливість керувати двома незалежними приводами подвійної дії.

​

Ця кнопка зазвичай розташована на елементі керуваннятобто. важіль або джойстик.

Зверніть увагу, що це не дозволяє керувати двома приводами одночасно.

​

Технічні дані:

• Різьба (BSP): 1/2"
• Максимальний потік масла: 50 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

​ПІДКЛЮЧЕННЯ:

​

ЖИВЛЕННЯ / ЗВЕРНЕННЯ P1 - P2 (незалежно від того, P1 або P2 буде зворотним або живленням)< /h2>

A - B - C - D ВИХОДИ ДЛЯ ПРИЙМАЧІВ (АКТУАТОРІВ)

​

​ДЖОЙСТИК З 1 КНОПКОЮ ДЛЯ М'ЯЧИХ ЛІНІЙ

Виробник: SM-G (SKRAW-MET Group)

Призначений для механічного керування підйомом рами, нахилом лопати та захватом тюків або крокодил.

Суцільний джойстик, що дозволяє механічно керувати триходовими гідравлічними клапанами керування TURA (навантажувач)за допомогою двох кабелів і однієї кнопки.

Дозволяє дистанційно керувати (з кабіни) розподільниками, розташованими поза кабіною.

Застосування:

Призначено для керування TURA 1, 2 , 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF і похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві , садівництві, лісництві та будівництві.

Він адаптований для роботи з різними типами машин, наприклад, сільськогосподарськими машинами, тракторами, обприскувачами, турами, циклопами, навантажувачами HDS, будівельними машинами, навантажувачами, екскаваторами, промисловими машинами та інші.

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

• Отвор для кабелю Φ14 мм
• Важіль блокування
• Самоблокуючий штифт M8 для кріплення кабелю

Матеріал:

• ергономічна ручка з міцного пластику
• основа з алюмінієвого сплаву
• водонепроникна кнопка обкладинка

​

Головка джойстика застрягла

Головка джойстика розблокована

​Кабель для керування кульовим розподільником довжиною 1,5 м

Виробник: SM-G (Skraw-Met Group)

Кабель ідеально підходить для керування гідравлічними розподільниками, які використовуються в машинах та гідравлічно пристрої з живленням, якими керує джойстик/важіль.

Можуть використовуватися в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінець:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5 , різьба повзуна М6х1,6
