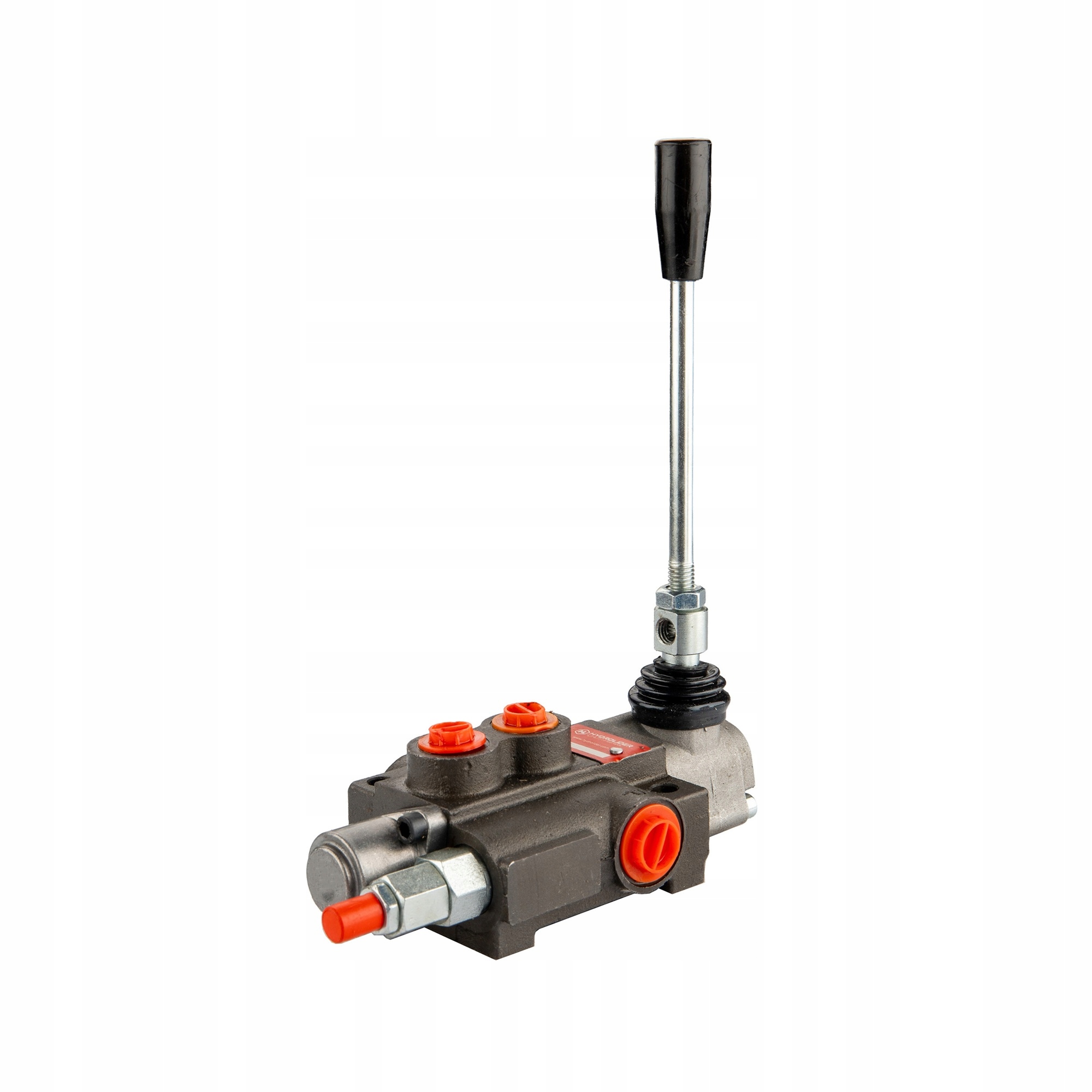

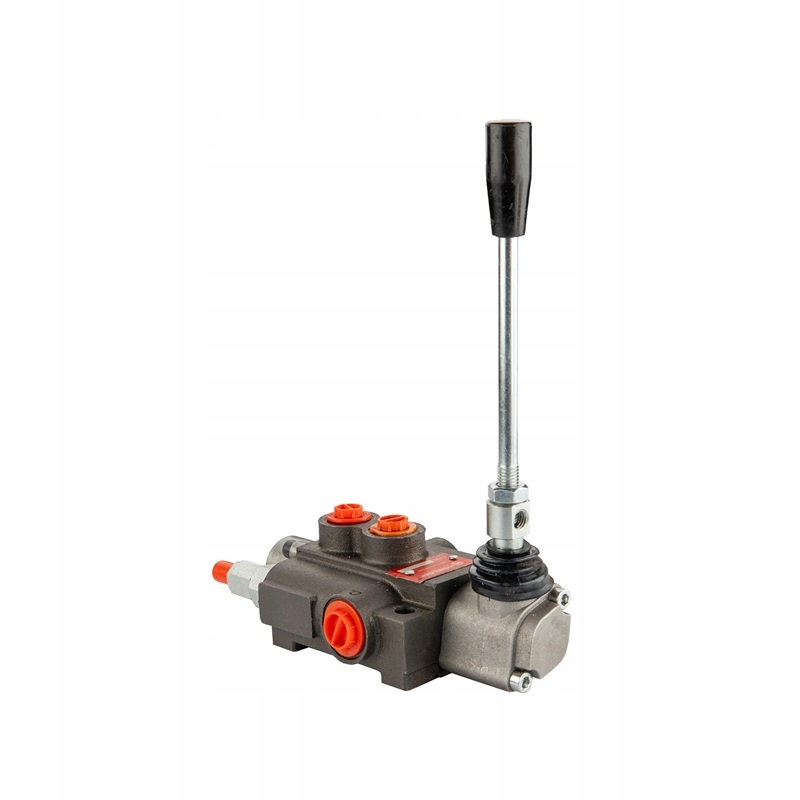

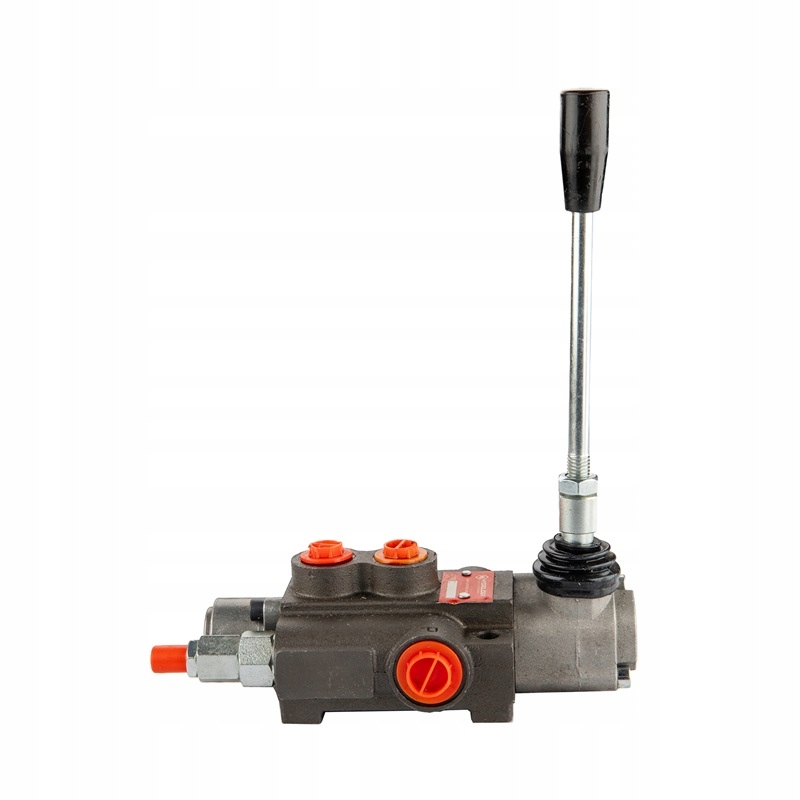

1-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК P40L/хв. ГІДРОЛІДЕР

ОДНА СЕКЦІЯ НА ЗАСУВКУ

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.10.01.080.4

Застосування:

Розподільник підходить для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Завдяки важіль із засувкою, розподільник ідеально підходить для керування гідромотором. Ви можете запустити двигун і відійти від розподільника без необхідності постійно тримати важіль.

Якщо ви використовуєте розподільник із фіксуючим важелем для керування приводом, слід пам’ятати, що важіль не повертається автоматично назад після завершення циклу. Після цього активується перепускний клапан і насос навантажується, доки важіль не переміститься вручну. Це типова операція, всі клапани із засувкою, доступні на ринку, мають такий ефект.

Технічні дані:

• Максимальний потік: 40 л/хв.
• Керування: гідромотор і циліндр подвійної дії
• Кількість секцій: 1

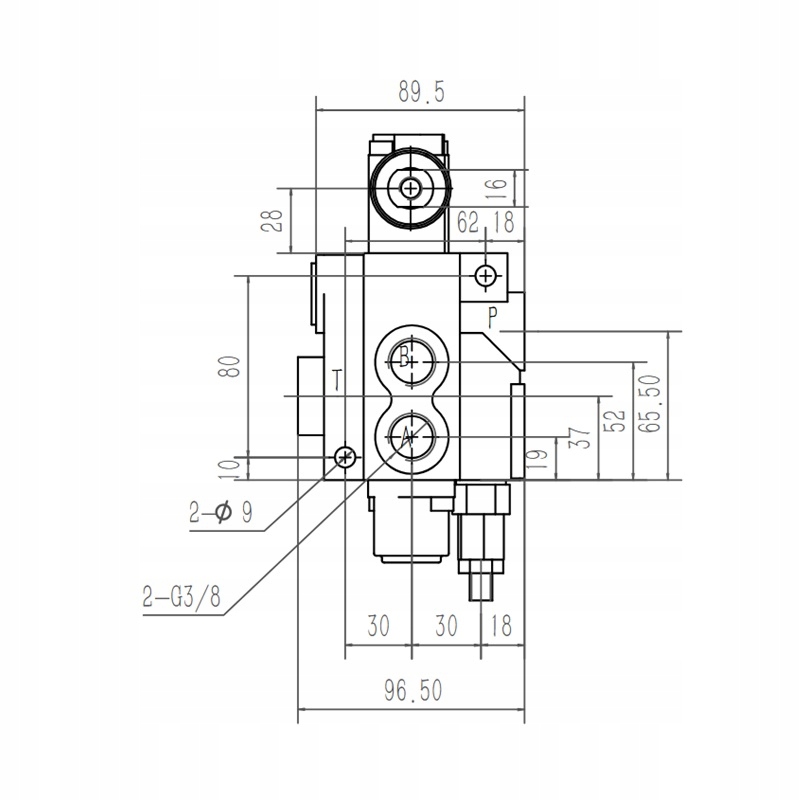

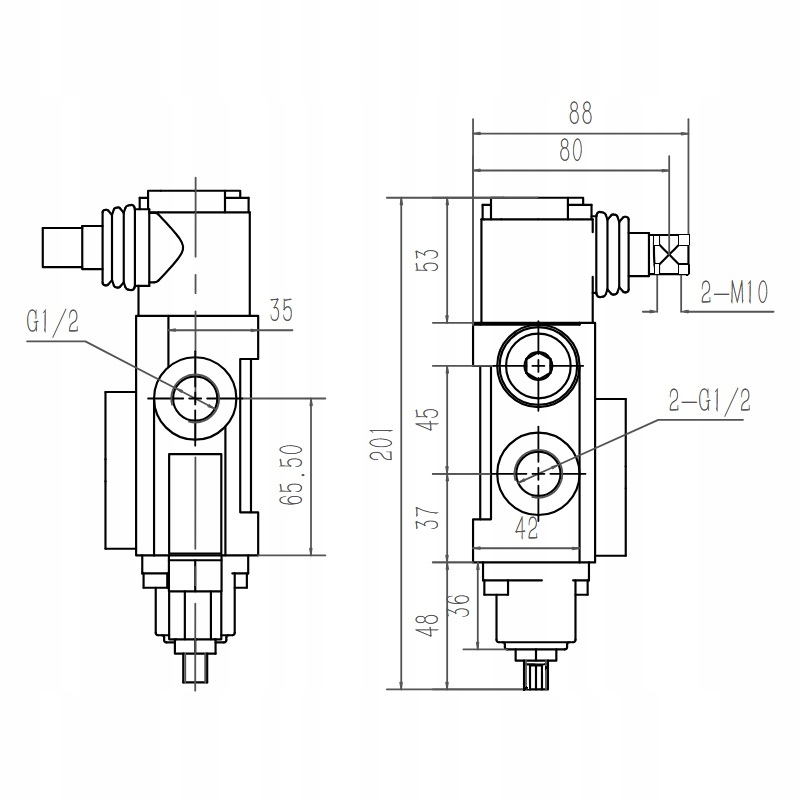

• Різьба в корпусі на подачі [P]: G 1/2"
• Різьба в корпусі на звороті [T]: G 1/2"
• Різьба в корпусі на секції [A / B]: G 3/8"
• Ризьба в корпусі на виході тиску [N]: G 1/2"

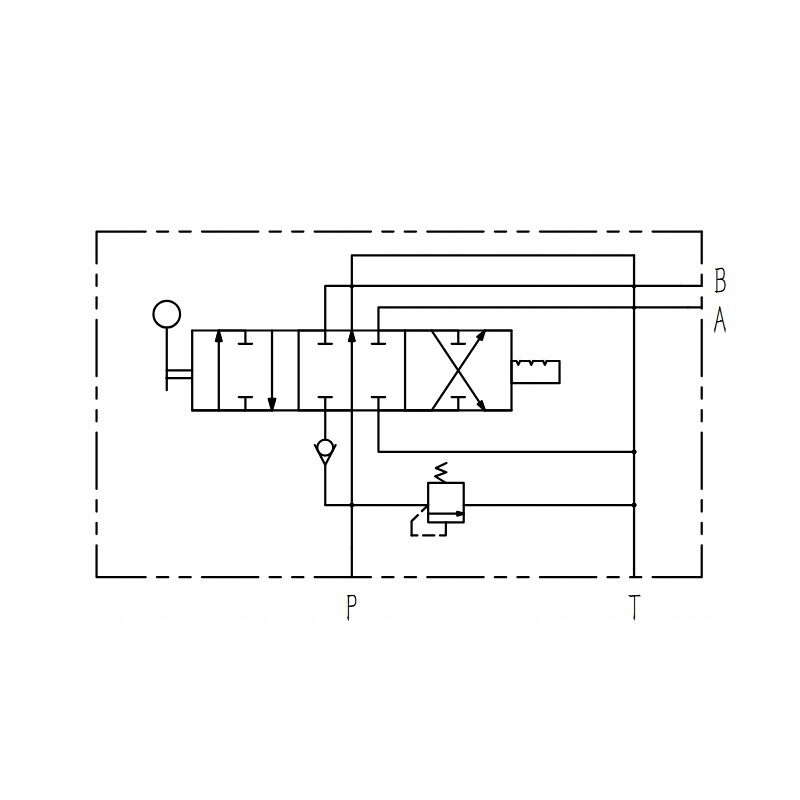

Принцип керування та роботи:

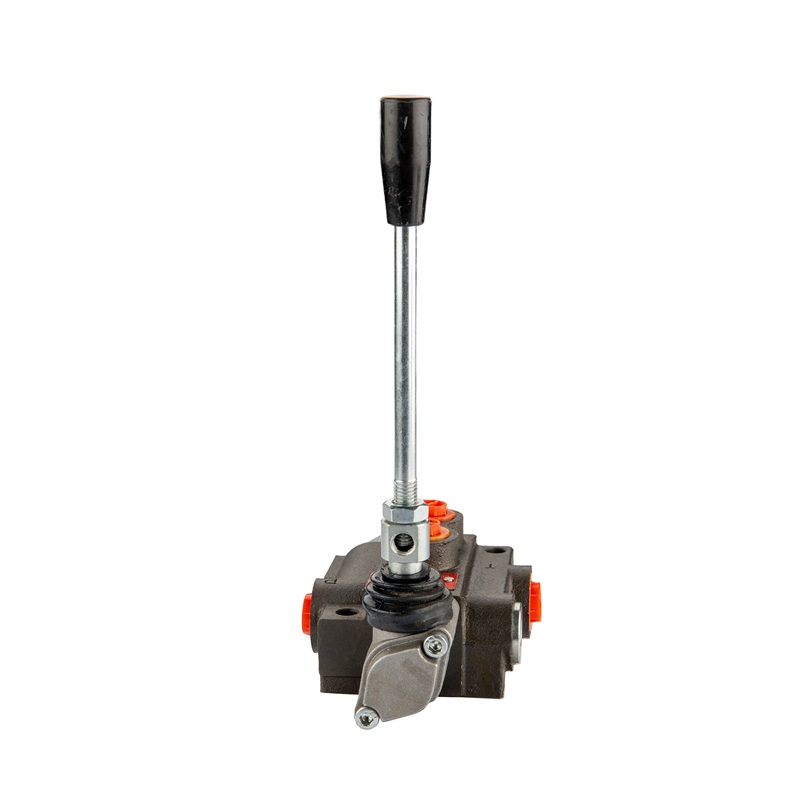

Трьохпозиційний важіль (1 - 0 - 2), з фіксатором, тобто сам утримує положення в робочому положенні.

• Нейтральне положення 0 (важіль поставлений вертикально), двигун стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений у похило вперед), двигун обертається вліво.
• Робоче положення 2 (важіль поставлений під кутом назад), двигун обертається вправо.
