4-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК P80

КЕРУЄТЬСЯ КАБЕЛЯМИ І ДЖОЙСТИКОМ АБО ВАЖЕЛЕМ

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 04P80 A1A1A1A1 GV1; символ: 1.10.31.040

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівництво машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Використовується скрізь, де з міркувань безпеки, кращого комфорту управління або необхідності підтримувати чистоту необхідно встановити розподільник поза кабіною. У салоні залишається лише блок керування, напр. джойстик, який з'єднаний з розподільником через кабелі.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 80 л/хв. Приклад керування: чотири приводи подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Керування:

Усі повзунки трипозиційні (1 - 0 - 2), підпружинені, тобто вони повертаються в нейтральне положення, коли ми відпускаємо джойстик або важіль. У нейтральному положенні масло тече до переливу, і насос потім розвантажується.

Рекомендується керувати ним трьома способами:

• двома джойстиками
• один джойстик і два важеля на трос
• чотири важелі на трос

Праворуч гідравлічна схема запропонованого дистриб'ютор:

Підключення:

• Подача від насоса (P1, P2): внутрішня різьба BSP 1/2''
• Повернення до резервуара (T1, T2): внутрішня різьба BSP 3/4''
• Секції (A1, A2, A3, A4; B1, B2, B3, B4): внутрішня різьба BSP 1/2''
• Послідовне з'єднання (N): внутрішня різьба BSP 3/4"

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливу клапан збільшується пропорційно зі збільшенням потоку:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірте та встановіть відповідний тиск, запустивши.

Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідша, високоякісна олія: LOTOS AGROL BOXOL 26

Рекомендована температура масла діапазон:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C

Важливо!!!

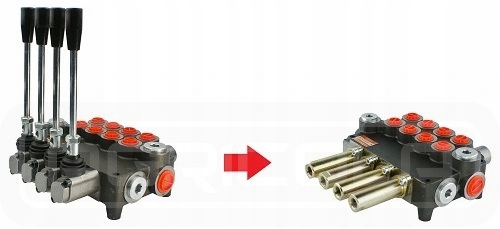

Розподільник з важільним управлінням вставлений в упаковку, набори для загвинчування кабелів відправляються окремо в упаковці.

Для пристосування розподільника до управління кабелями необхідно відкрутити корпуси з важелем і прикрутити на місце комплекти кабелів. Встановлення дуже просте та не потребує додаткових інструментів.

Після встановлення комплектів кабелів корпуси з важелями залишаються в розпорядженні клієнта.
