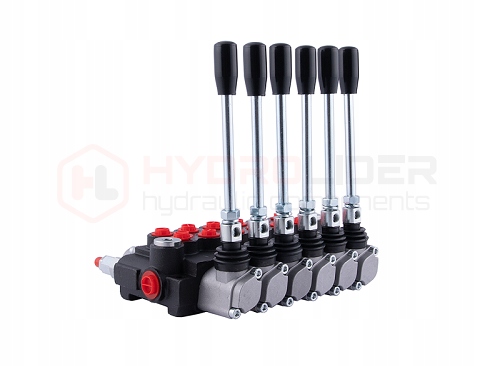

6-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК P40A1A1A1A1A1A1A1GKZ1

З КОМПЛЕКТОМ З'ЄДНАНЬ З M16x1.5 і M14x1.5 РЕЗУЛЬТАТИ

Виробництво:

Оригінальний продукт бренду Hydrolider, символ: 1.10.01.060.1614

Застосування:

Пристосований для керування одно- або двостороннім циліндром. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі.

Розподільник призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік: 10 л/хв.
• Керування: односторонні або двосторонні циліндри
• Кількість секцій: 6

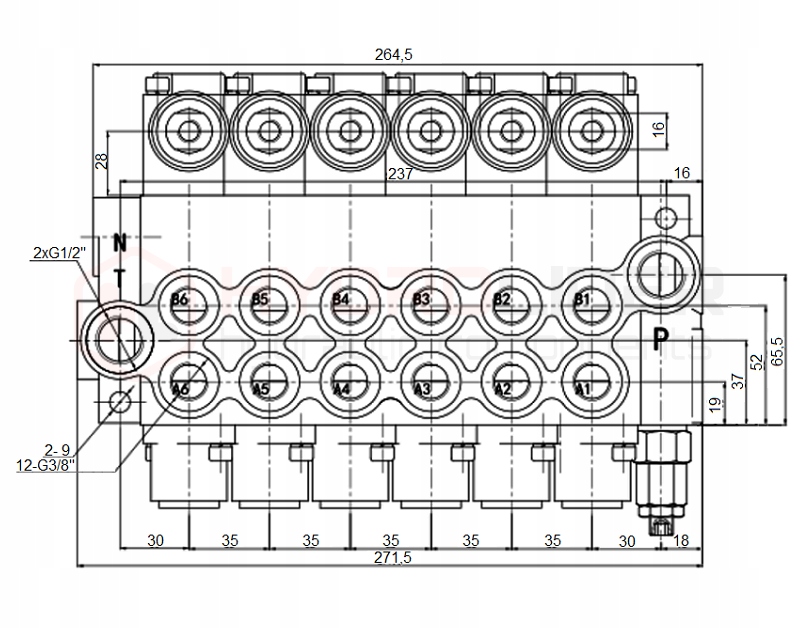

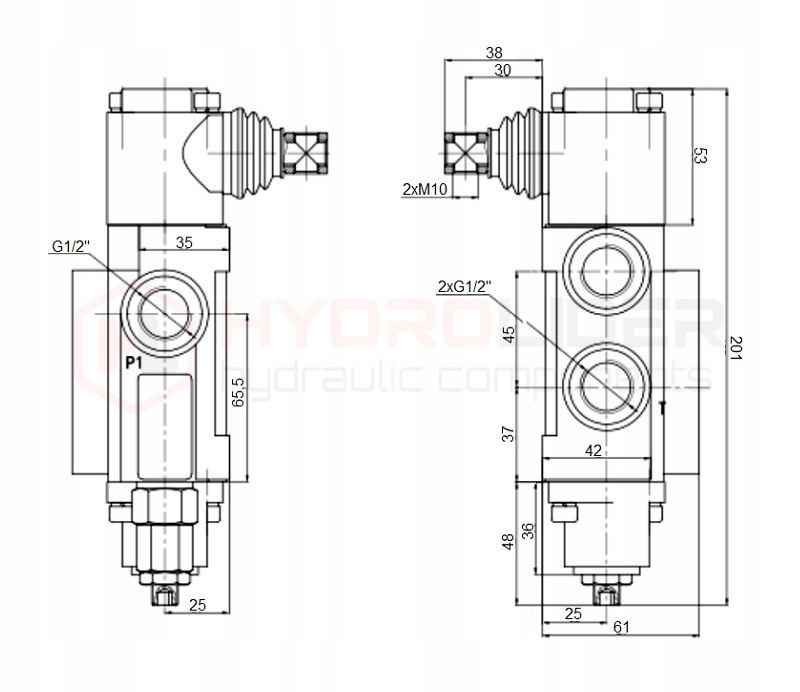

• Різьба в корпусі на подачі [P]: G 1/2"
• Різьба в корпусі на звороті [T]: G 1/2"
• Різьба в корпусі на ділянці [A / B]: G 3/8"
• Різьба в корпусі на виході тиску [N]: G 1/2"

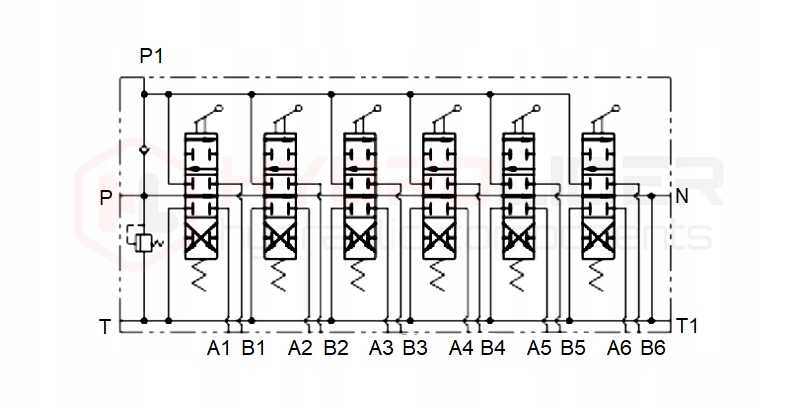

Принцип керування та роботи:

Кожен важіль має три положення (1 - 0 - 2), на пружині, яка автоматично повертається з робочого положення в нейтральне початкове положення

• Нейтральне положення 0 (важіль поставлений вертикально), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений похило вперед) шток поршня циліндра висувається.
• Робоче положення 2 (важіль поставлено під кутом назад) поршневий шток циліндра втягується

Умови експлуатації:

• Підходить для внутрішнього та зовнішнього використання
• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендоване гідравлічне масло на основі мінерального масла, напр. HL 32, HL 46

• Максимальний тиск подачі: 315 бар
• Максимальний тиск у звороті: 50 бар
• Максимальний тиск на секціях: 300 бар

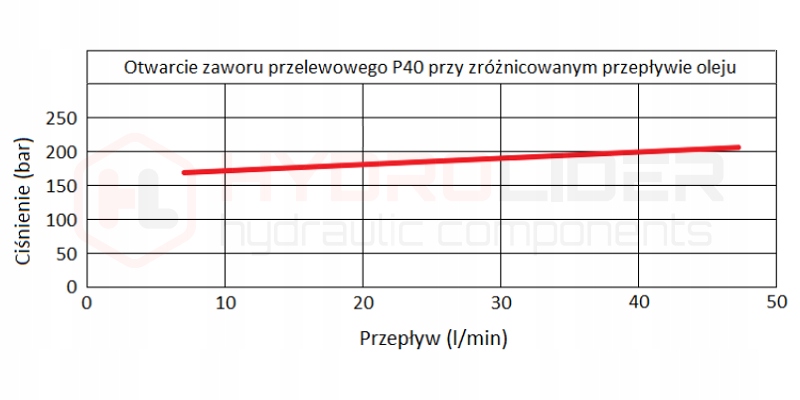

Заводське налаштування переливного клапана:

Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням потік:

• 165 бар при 5 л/хв
• 170 бар при 10 л/хв

Регулювання переливного клапана:

Набори для точного вимірювання тиску можна знайти на інших наших аукціонах Allegro, які називаються наборами для вимірювання. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.

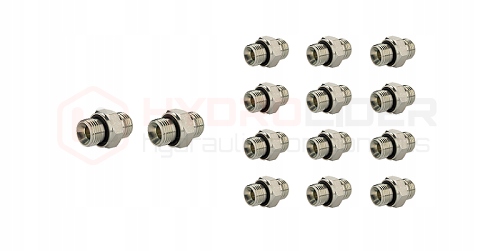

Набір з'єднань і з'єднання зі шлангами:

Усі з'єднання, пропоновані в наборі, мають ущільнення NBR, що забезпечує щільне з'єднання з розподільником. З боку гідравлічної лінії з’єднання мають роз’єм 24°, адаптований для шлангів з фітингами DKOL, DKOL-90, DKOL-45 із типовим затискним конусом 24°. Підключення до шлангів не потребує додаткових ущільнень.

• Вихідна різьба на подачі [P]:M16x1,5
• Вихідна різьба на звороті [T]:M16x1,5
• Вихідна різьба на ділянці [A / B]:M14x1,5
