2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 40 л/хв

З АЛЬТЕРНАТИВНИМ КЕРУВАННЯМ

В КОМПЛЕКТІ 1М ЗВ’ЯЗКІВ ТА ДЖОЙСТИКОМ З 2 КНОПКАМИ

Виробництво:

• Дистриб'ютор: Badestnost, символ: 1.10.34.020
• Посилання: Hydrolider, символ: 1.20.00.001.1
• Джойстик: Indemar, символ: 1.15.00.002

Застосування:

Набір адаптований до різних типів машин, таких як: сільськогосподарські, садові, лісогосподарські, будівельні, промислові машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, навантажувачі, екскаватори, підмітальні машини та інші пристрої з гідравлічним керуванням.

Використовується всюди, з міркувань безпеки, кращого комфорту управління та необхідності підтримувати чистоту необхідно встановлювати розподільник поза кабіною. У кабіні залишається лише блок керування (в даному випадку кабелі та джойстик).

Важелі, розташовані безпосередньо біля розподільника, забезпечують альтернативне керування гідравлічною системою. Це рішення дозволяє керувати одним і тим самим розподільником з двох різних місць на машині.

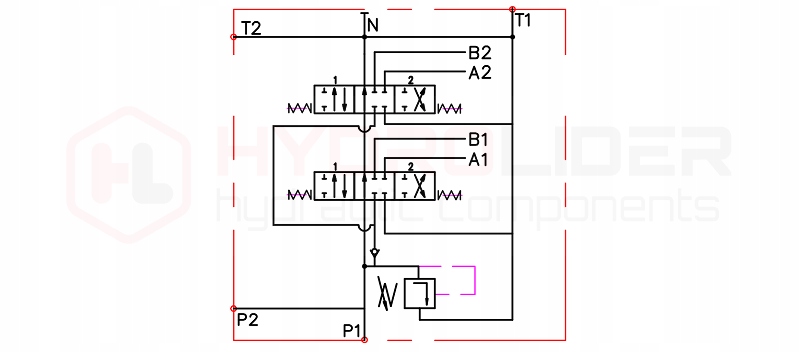

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

Технічні дані:

• Рекомендована витрата масла в системі: 0 - 40 л/хв
• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск у секціях: 300 бар
• Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням потоку: 180 бар при 10 л/хв190 бар при 20 л/хв200 бар при 30 л/хв210 бар при 40 л/хв Комплекти для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні комплекти
• Можливість саморегулювання, повна зміна обертів клапана на 30 bar

Connection:

• Internal threads. в корпусі: корм: 1/2'' ; повернення: 1/2''; секції: 3/8''

Тип і температура масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Розріджувач, високоякісна олива: LOTOS AGROL BOXOL 26

Керування та принцип дії:

• Приклад керування: односторонні або двосторонні циліндри, а також гідромотори в обох напрямках.
• 3-позиційні повзуни (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відпускання важеля.
• У нейтральному положенні масло тече вільно до зворотної лінії, насос розвантажується.
• Можливість послідовного підключення до існуючої системи (потрібен напірний рукав).

СЕКЦІЇ КЕРУВАННЯ ДЖОЙСТИКОМ У РОЗПОДІЛЬНИКУ

Технічні дані:

• Система підключення джойстика з кабелями: шарикопідшипник
• Матеріал корпусу: міцний пластик
• Керування першою секцією: рух ручки вліво-вправо
• Керування другою секцією: рух ручки спереду-назад
• Кількість електричних кнопок: 2
• Блокування руху важеля: ТАК

КАБЕЛІ, ЩО З'ЄДНУЮТЬ ДЖОЙСТИК ІЗ РОЗПОДІЛЬНИКОМ

• Довжина кабелю керування: 1000 мм
• Зовнішній матеріал кабелю: пластик
• Матеріал наконечників і кінців кабелю: оцинкована сталь
