2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 90 л/хв

Склад набору:

• вилка джойстика без кнопки
• дві лінії довжиною 2,5 м
• 2-секційний гідравлічний розподільник 90 л/хв з однією плаваючою секцією

Виробництво:

Оригінальний продукт торгової марки Galtech, символ: 1.25.23.001.44

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Адаптований до тракторів і машини з відкритою гідравлічною системою. Відкрита система характеризується тим, що гідравлічний насос запускається при запуску двигуна, а гідророзподільник, коли він не використовується, вільно тече масло від насоса в бак. Насос працює вільно, а масло циркулює між розподільним насосом і баком під низьким тиском.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування у фронтальних навантажувачах TUR:

Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисних машин або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах, захищає від пошкоджень елементи, які мають прямий контакт із землею, напр. лезо плуга.

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу лопати, у тракторах, де продуктивність гідравлічного насоса не перевищує 90 л/хв.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередину кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Немає кнопки чи електричного виходу. Конструктивні елементи всередині алюмінієві, корпус з міцного пластику. Італійське виробництво INDEMAR.

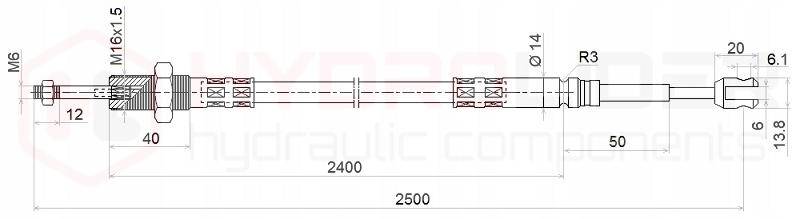

Кабелі:

• Довжина кабелів у комплекті: 2,5 м
• Різьби на стороні розподільника: корпус кабелю M16x1,5, кабельна стяжка M6x1
• З боку джойстика вилки з отвором для шпильки 6 мм

Вироблено в Польщі для Hydrolider Polska.

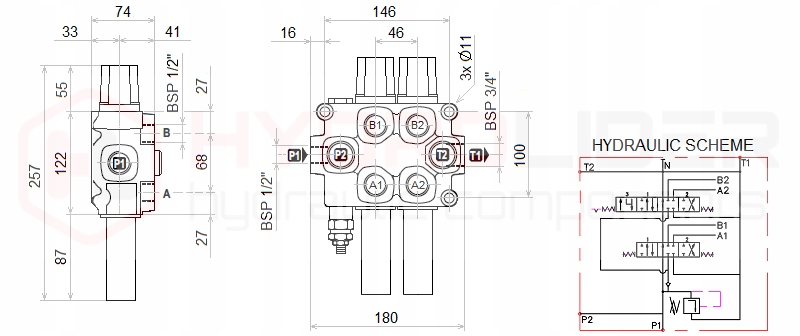

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК:

Адаптований до відкритих систем із вільним потоком масла. Максимальний потік до 90 л/хв. Контроль односторонніх і двосторонніх циліндрів. Рекомендовано керувати розподільником за допомогою кабелів і джойстика.

Італійське виробництво Galtech

Керування:

Перша секція має трипозиційний повзунок (1 - 0 - 2), на пружині, тобто повертається в нейтральне положення (0), якщо трос ослаблений.

• Нейтральне положення 0 (трос ослаблений) шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Друга секція має чотирипозиційний повзун (1 - 0 - 2 - 3), три положення (1 - 0 - 2) на пружині (сама повертається в положення 0), положення (3) плаваюче на засувці (повзунок зупиняється в плаваючому положенні).

• Нейтральне положення 0 (трос ослаблений), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.
• Положення 3 плаваюче з засувкою (трос штовхає повзунок максимально вперед) поршневий шток циліндра працює вільно, висувається і вільно втягується під дією сил.

Підключення:

Внутрішня різьба в корпусі: живлення: 1/2''; повернення: 3/4''; секції: 1/2''

Кабельні з’єднання:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск на поверненні: 50 бар
• Максимальний тиск на секціях: 300 бар
• Переливний клапан встановлений на заводі на 175 бар
• Можливість саморегулювання, зміна повного оберту на 30 бар

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рідке високоякісне масло: LOTOS AGROL BOXOL 26, Середньогусте високоякісне масло: AGRO OIL L-HL 32
