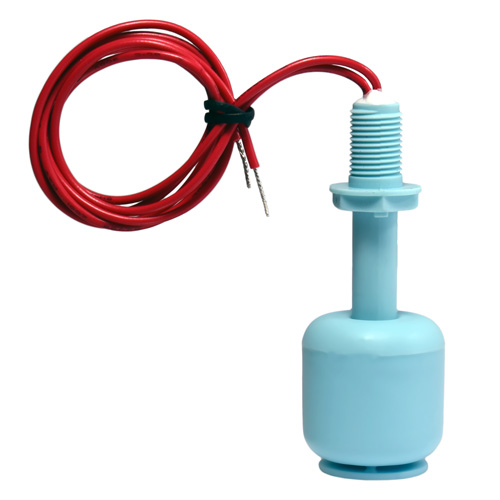

Плаваючий датчик рівня рідини

Властивості:

Датчик рівня рідини (перемикач/ перемикач). Він має плавець, оснащений магнітом, який рухається вертикально по трубці, ведучи, під впливом рідкої плавучості, викликаючи гойдалку або перемотування перемикача очерету.

Вони зазвичай встановлюються в нижній частині або кришці резервуара. Він може бути використаний для контролю нижнього або верхнього рівня рідини. Змінюючи розташування поплавця, його отримують, щоб змінити функцію Рід -Рідлет від рою на стримані.

Датчик може використовуватися для різних типів рідин, наприклад вода, стічні, олія.

Технічні дані:

• Макс. Перемикання Напруга: 200 ВДК
• Макс. Торговий струм: 0,7а
• Макс. Перемикання живлення: 50 Вт
• Робоча температура: -10 ~+80 ° C
• довжина дроту: 30 см
• Матеріал: поліпропілен
• Кріплення: Зовнішня нитка з гайкою M10
• Контакти: Ні (зазвичай відкритий) або NC (номінально закритий) залежно від складання

режим плавця :

1. Зазвичай відкритий - Коли рівень рідини опуститься нижче рівня датчика, схема буде відключена

2. Зазвичай закрита - рівень рідини опуститься нижче рівня сенсорів, ланцюг буде приєднаний

Режим роботи плавця змінюється:

1. Поплавець, що працює в режимі Відкрити .

2. Зніміть штифт, зробивши плавця не відсуватися з датчика.

3. Поверніть плавця на 180 °.

4. Нанесіть плавця до датчика.

5. Встановіть захисний штифт.

6. Доріжка, яка працює нормально закрита .

Операція може бути перероблена та адаптована до ваших власних вимог.

Приклад використання:

1. Автоматичне наповнення резервуара

2. Попередження тривоги проти переповнення резервуара, накачування води над плавцем, запобіжний клапан.

Advantages of this solution:

• Safe voltage supplying the SSR relay and swimmer (the ability to use voltage in the range: 3 to 24VDC) ,
• High reliability by the SSR relay
• Automation of filling or emptying the Танк - Сигналізація
• Відсутність контакту з напругою мережі з рідиною в резервуарі

Номер статті 9459/t/nr/mor
