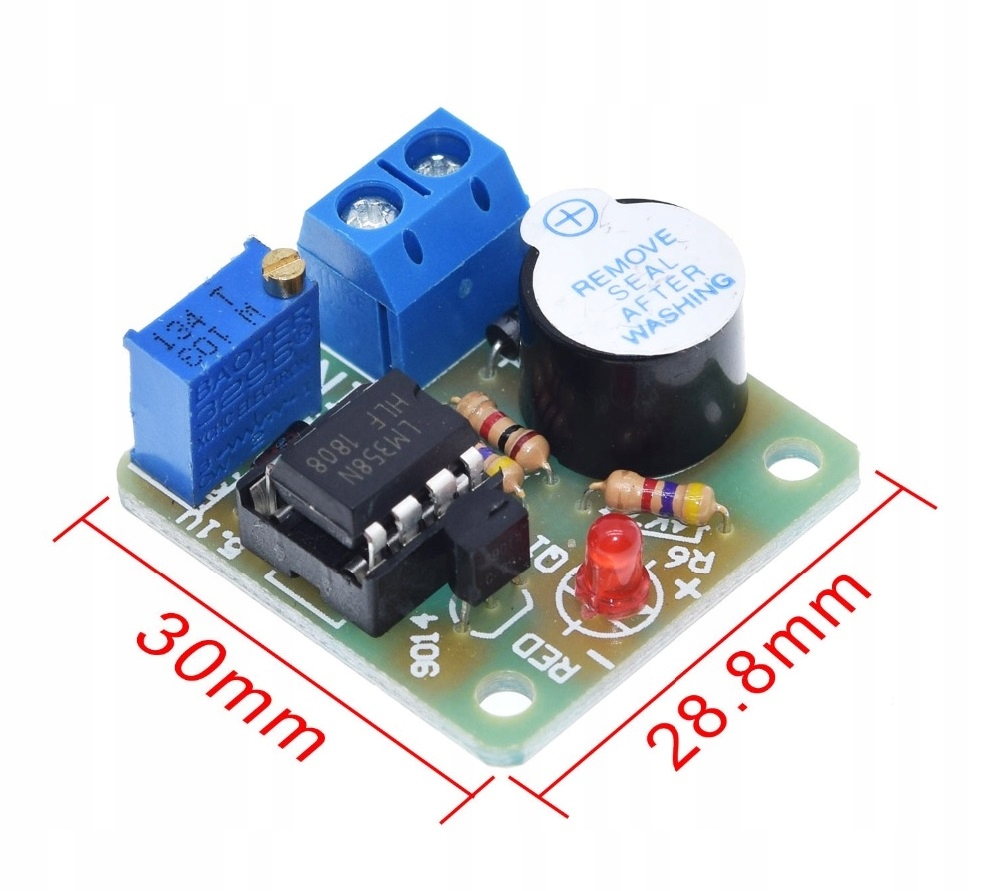

Модуль датчика розряду акумулятора

для самостійного

складання, паяння

Сигналізація про надмірний розряд акумулятора.

Здебільшого використовується для контролю напруги акумулятора (9 В або 12 В), простий і практичний, зі звуковими та світловими сповіщеннями.

Функції продукту:

Коли батарея знаходиться під напругою, пролунає звуковий сигнал «Di Di Di Di» і одночасно засвітиться червоний світлодіодний індикатор. Коли напруга батареї перевищить встановлене значення, зумер припинить подавати тривогу.

Акумулятор 9 В: коли акумулятор надмірно розряджений (напруга батареї нижче приблизно 8 В), червоний індикатор засвітиться увімкнути, і пролунає звуковий сигнал, щоб реалізувати контроль стану розряду батареї, щоб запобігти її надмірному розрядженню та пошкодженню батареї;

Акумулятор 12 В: коли акумулятор надмірно розряджений (напруга батареї нижче приблизно 10,4 В ), засвітиться червоний індикатор і пролунає звуковий сигнал, повідомляючи вас про необхідність зарядити акумулятор, щоб запобігти надмірному розрядженню та пошкодженню акумулятора;

Три переваги:

1. Звукова та світлова сигналізація, інформування про розряд

2. Вхід модуля має захист від зворотного підключення, і полярність вхідного живлення не перегорить. Але немає захисту від перенапруги, якщо вхід перевищить 15 В, мікросхема на модулі згорить.

Інструкції з використання

Акумулятор 9 В: модуль входи 9 В, коли напруга між другим контактом і четвертим контактом LM358 встановлено приблизно на 5,78 В, напруга сигналізації модуля становить 8 В (ми налаштували його перед доставкою, і його не потрібно регулювати). Відрегулюйте за годинниковою стрілкою, напруга на 2 і 4 контактах зменшується, а чутливість зростає.

Акумулятор 12 В: коли модуль вводить 12 В, коли напруга між другим і четвертим контактами LM358 становить приблизно 6,05 V, напруга сигналізації модуля становить 10,4 В (ми налаштували її перед доставкою, тому регулювати не потрібно). Відрегулюйте за годинниковою стрілкою, напруга на 2 і 4 контактах зменшується, а чутливість зростає.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
