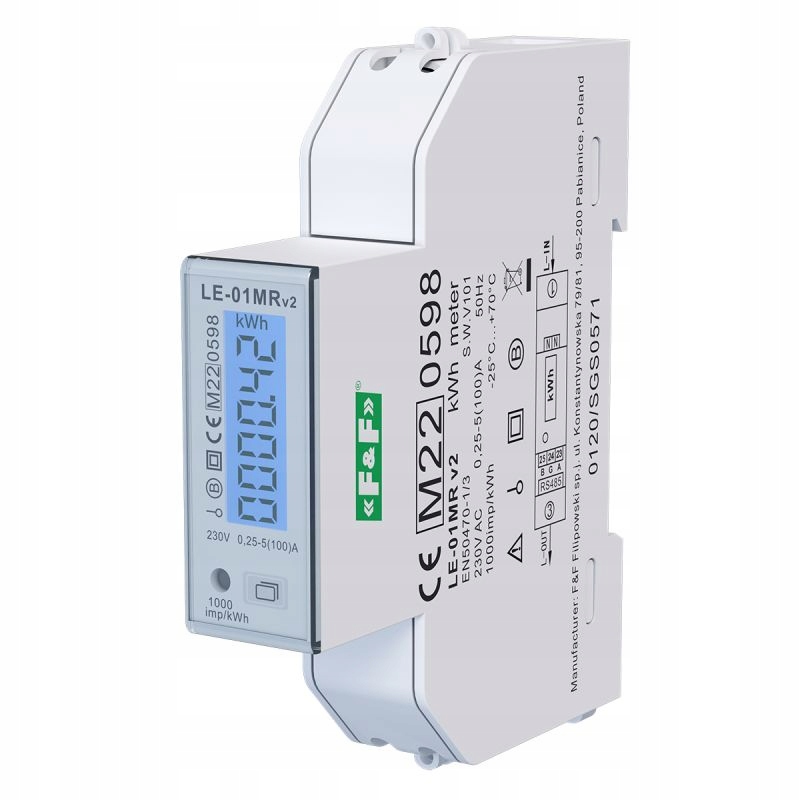

ЛІЧИЛЬНИК ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ F&F LE-01MR v2 1F 100A 230V MID MODBUS RTU RS-485

Призначення

LE-01MR у новій покращеній версії v2 є електронним перевіреним (декларація MID) лічильником електроенергії змінного струму, призначеним для прямого вимірювання струму в 2-провідній системі. Лічильник забезпечує 4-квадрантне вимірювання енергії та потужності та моніторинг багатьох додаткових параметрів мережі, таких як: напруга, струм, активна потужність, реактивна потужність, повна потужність, частота, коефіцієнт потужності. Лічильник має додаткові лічильники активної та реактивної енергії з можливістю скидання. Лічильник LE-01MR v.2 також оснащений інтерфейсом зв'язку RS485 з підтримкою протоколу Modbus RTU, що забезпечує дистанційне зчитування та налаштування лічильника. Сенсорна кнопка, розташована на фасаді лічильника, дозволяє вибрати параметр, що відображається, і змінити налаштування лічильника. РК-дисплей з підсвічуванням дозволяє легко зчитувати виміряні значення. Лічильник також оснащений допоміжними лічильниками споживання енергії (активної та реактивної), які працюють незалежно від основного лічильника та можуть бути скинуті користувачем.

Робота

Під впливом поточного струму та прикладеної напруги лічильник точно вимірює споживання енергії та багато додаткових електричних параметрів (потужність, напруга, струм, частота,...). Лічильник записує в енергонезалежну пам’ять загальне (*) споживання активної та реактивної енергії, імпортовану та експортовану активну та пасивну енергію, а також максимальну потребу в потужності. Решта параметрів, які показує лічильник, є тимчасовими і вказують на поточні значення виміряних параметрів, які не зберігаються в енергонезалежній пам'яті.

Технічні характеристики

• Індекс: LE-01MR
• Тип: однофазний
• Встановлення: 2-провідний
• Еталонна напруга: 230 В змінного струму
• Мінімальний виміряний струм: 0,02 А
• Базова сила струму: 5 А
• Максимальний струм: 100 A
• Діапазон вимірювання напруги: 184÷276 В змінного струму
• Номінальна частота: 50 Гц
• Власне споживання лічильника: 10 ВА; 1 Вт
• Діапазон зчитування лічильника: 0÷99999,99 кВт-год
• Константа лічильника: (1 Вт-год/імп) 1000 імп/кВт-год
• Відповідність: Директива MID 2014/32/EU
• Протокол зв’язку: MODBUS RTU
• Швидкість передачі: 9600*, 19200, 38400, 115200 біт/с (*за замовчуванням)
• Паритет: НЕМАЄ*, НЕПАРНІ, ПАРНІ (*за замовчуванням)
• Стопові біти: 1
• Дисплей: 7-значний РК-дисплей з підсвічуванням (синій)
• Порти: RS-485
• Підсвічування РК-дисплея: Так
• Читання індикація: червоний світлодіод
• Клас точності: B
• Підключення: 100 A (клеми 1, 3) - гвинтові клеми 25 мм²; Нейтраль (клема N) - гвинтові клеми 1 мм²; Зв’язок (клеми 23, 24, 25) - гвинтові клеми 1 мм²
• Робоча температура: -20÷65°C
• Розміри: 1 модуль (18 мм)
• Монтаж: на 35 мм рейку
• Ступінь захисту: IP20
• Адреса Modbus: 1÷245
