ІНВЕРТОРНИЙ ЗВАРЮВАЛЬНИЙ АПАРАТ MMA 180A

YATO YT-81357

Інверторний зварювальний апарат MMA 180A на основі транзисторів IGBT останнього покоління з розширеними функціями та можливістю зварювання DC TIG LIFT. Він використовує проривне рішення на ринку зварювального обладнання у вигляді спеціально розробленого мікропроцесора, який самостійно керує всім процесом зварювання. Зменшення кількості логічних схем і оригінальний метод відбору проб зварювального струму не тільки зменшують інтенсивність відмов пристрою, але, перш за все, значно полегшують сам процес зварювання. Легкість отримання якісного зварного шва оцінюють як професіонали, так і люди з невеликим досвідом. Швидке та інтуїтивно зрозуміле керування за допомогою однієї ручки з клацанням. Підходить для рутилових, целюлозних і лужних електродів.

Розроблений на нашому заводі, виготовлений у Тайвані, мікропроцесор базується на архітектурі ARM4 за технологією 55 нм із тактовою частотою 200 МГц у 32-розрядному режимі. Це дозволяє керувати транзисторами останнього покоління на швидкостях до 70 кГц, що майже вдвічі швидше, ніж у порівнянних пристроях. Він має власне рішення для аналізу параметрів зварювання зі швидкістю приблизно двісті мільйонів разів на секунду. Це усуває необхідність розміщення додаткових систем для таких функцій, як ARC FORCE, ANTI STICK або HOT START. Відсутність додаткових систем означає, що вплив перешкод, створюваних у процесі трансформації струму, на якість зварювання незначний і непомітний для користувача.

Параметри:

• Тип зварювального пристрою I: GBT;
• Макс. зварювальний струм: 180 (MMA), 180 (TIG lift) A;
• мін. зварювальний струм: 40 (MMA), 10 (TIG lift) A;
• Напруга: 230 В змінного струму.;
• Частота: 50/60 Гц;
• Коефіцієнт потужності: 0,73;
• Розміри: 320x138x270 мм;
• Діаметр електрода: 1,6~4 мм;
• Коефіцієнт навантаження: 20 %;
• ККД джерела живлення: 80 %;
• ЦП: так;
• Система зниження напруги VRD: так;
• Стабілізація дуги: так;
• Гарячий старт: так;
• Тип дисплея: LED, з ручкою;
• Діапазон відображення: 999;
• Захист від перегріву: так;
• Функція захисту від короткого замикання: так;
• Можливість живлення від генератора: так;
• Клас ізоляції обмотки: F;
• Клас електричної ізоляції: I;
• Рівень захисту: IP21S;
• Вага: 4,52 кг;

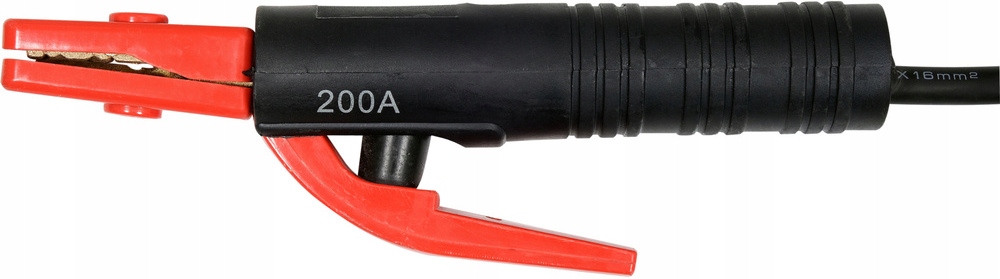

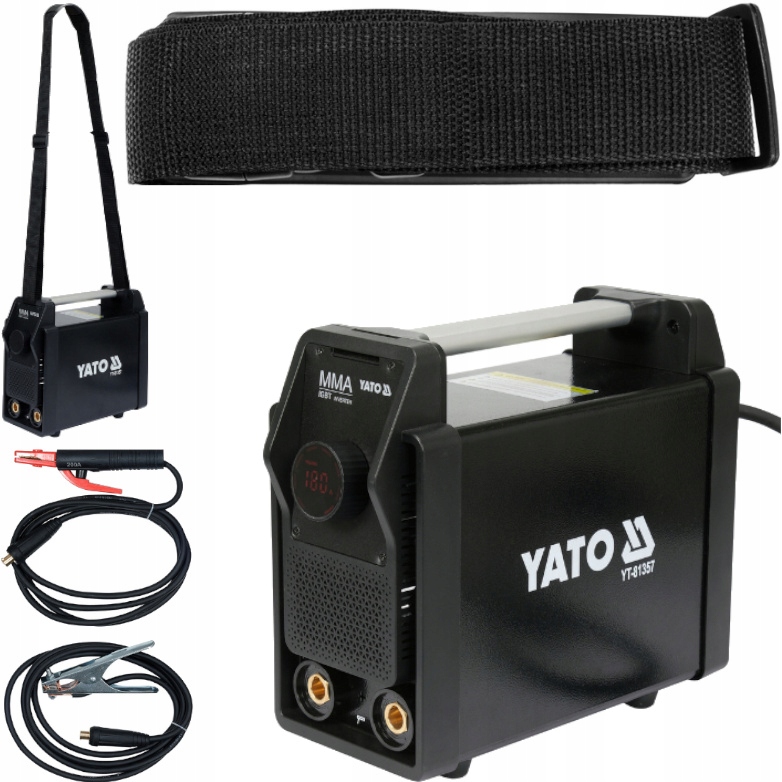

• Комплектація: зварювальний апарат, тримач маси 300 А, 3 м (16 мм2), електродотримач 200 А, 3 м (16 мм2), кабель живлення 2,5 м, плечовий ремінь;
• Призначення: зварювання покритими електродами (метод MMA) і неплавкими електродами (метод TIG lift) - кислотними, основними і целюлозними постійним струмом; Продовження застосування: тверда сталь, нержавіюча сталь, чавун, мідь, алюміній та інші.;
• Метод зварювання: MMA, TIG підйом.

Справжній гарячий старт

Коли електрод розміщено на зварюваному матеріалі, зварювальник на частку секунди збільшує зварювальний струм, що значно полегшує запалювання дуги. Модель YT-81357 дозволяє регулювати функцію в діапазоні 0-10% і час її роботи від 0,0 до 1,0с. Досвідчений зварювальник скористається опцією регулювання для роботи з целюлозними та лужними електродами.

Реальна сила дуги

Регулює динаміку дуги в залежності від відстані електрода від зварюваного елемента. Багатозадачний мікропроцесор, який використовується в YT-81357, перевіряє параметри зварювання приблизно двісті мільйонів разів на секунду. Результати вимірювань аналізуються в режимі реального часу. Потім, керуючи транзисторами зі швидкістю до 70 тисяч разів на секунду, він збільшує або зменшує зварювальний струм. Усе відбувається за частки секунди, і мета цих заходів полягає в тому, щоб отримати найкращу якість зварювального джерела для заданого значення струму. Модель YT-81357 має регульовані параметри цієї функції в діапазоні 0-10%. Досвідчений зварювальник скористається опцією регулювання для роботи з целюлозними та лужними електродами.

Захист від прилипання

Він відключає зварювальний струм, коли електрод замикається накоротко, що дозволяє відокремити електрод від зварюваного матеріалу.

VRD

Ця функція знижує напругу холостого ходу приблизно з 60 В до безпечного для людини рівня. рівень. Незважаючи на значний вплив на безпеку, користувачі часто вимикають цю функцію. Причиною таких дій є проблеми з запалюванням дуги, особливо у людей з невеликим досвідом. Більшість інверторних зварювальників вимірюють вихідний струм за допомогою аналогових датчиків, що, коротко кажучи, подовжує час відгуку і, як наслідок, ускладнює запалювання дуги. Мікропроцесор у YT-81357 робить це інакше. Він генерує хвилю з частотою приблизно 200 МГц у ланцюзі зварювального струму. У режимі реального часу він перевіряє деформації хвилі, які змінюються залежно від певного етапу зварювання. Момент торкання електрода до зварюваного елемента визначається за частки секунди, після чого функція VRD вимикається і одночасно починає працювати HOT START. Проблема запалювання дуги не виникає. Модель YT-81357 має можливість вмикати та вимикати функцію VRD.

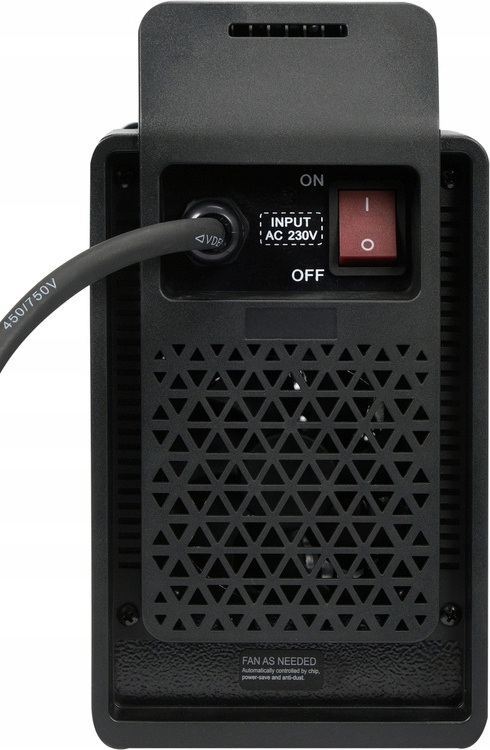

Захист від перевантаження та перегріву (вентилятор за потребою)

Мікропроцесор у YT-81357 перевіряє температуру критичних компонентів у реальному часі. Залежно від температури він спочатку контролює швидкість вентилятора, але коли температура стає занадто високою, мікропроцесор плавно зменшує вихідний струм, що дозволяє спалювати електрод або контрольовано завершувати зварювання. У більшості зварювальних апаратів на ринку момент перегріву означає негайне припинення зварювального струму, що часто призводить до необхідності внесення механічних поправок на зварювані елементи. Ця проблема не виникає з YT-81357.
