Опис

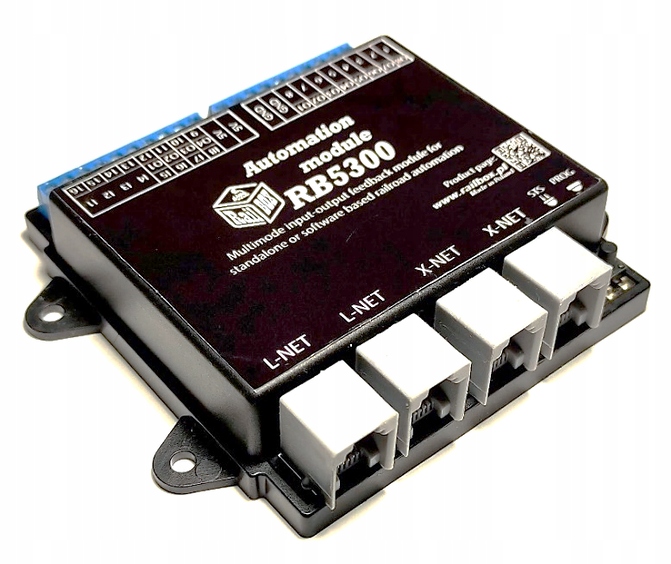

Модуль RB5300 використовується для «оцифрування» аналогових кубів і робочих столів «зроби сам». Він дозволяє керувати допоміжними декодерами (декодерами перемикачів, семафорами тощо) за допомогою кнопок і перемикачів, модуль також дозволяє відображати положення стрілок, сигнали семафорів, маршрути та стан зайнятості секцій за допомогою світлодіодів, вбудованих у робочий стіл.

Основні функції:

· Підтримка до 64 світлодіодів

· Підтримка до 16 ON/OFF або миттєвих перемикачів

· Зв'язок із панеллю керування DCC відбувається через шину XpressNet або LocoNet

· Зручна конфігурація в додатку RailBOX: керування залізницею

· Функція SmartLED - індикатор стану, який показує стан останнього перемиканого виходу, включаючи семафорний сигнал

1. Режим 16 входів: верхній світлодіодний індикатор стану (STS) - ЗЕЛЕНИЙ: підтримує до 16 входів, призначених для перемикачів

2. Режим 16 входів зворотного зв’язку: верхній світлодіод стану (STS) – ЗЕЛЕНИЙ, додатково нижній світлодіод STS світиться БІЛИМ: підтримує до 16 входів, призначених для датчиків зворотного зв’язку

3. Змішаний режим 8 входів + 16 світлодіодних виходів: верхній світлодіодний індикатор стану (STS) - ЖОВТИЙ підтримує до 8 входів для перемикачів і до 16 світлодіодних виходів

4. Режим 64 світлодіодних виходів: верхній світлодіодний індикатор стану (STS) - СИНІЙ: підтримує до 64 виходів, призначених для світлодіодних індикаторів, через плату виводу контактів RB 9510

Технічні параметри:

• Розміри модуля - - 88 x 104 x 22 мм.

• Живлення модуля через XpressNet або LocoNet шина.

• Світлодіодні виходи мають спеціальну систему керування, зовнішній резистор не потрібен

• Споживання струму модуля: 25 мА

• Максимальне навантаження зовнішньої шини 5 В: 50 мА
