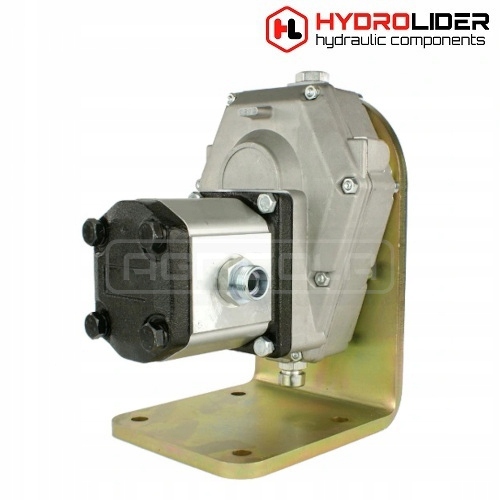

МАЛИЙ "МІНІ" МУЛЬТИПЛІКАТОР

НАБІР З ГІДРАВЛІЧНИМ НАСОСОМ ТА

МОНТАЖНИМ КРОНШТЕЙНОМ ДО

ОСНОВИ

Набір включає:

• Мультиплікатор 1:3,8
• Кріплення опори
• Шестеренчастий насос 20 см3. садівництва, лісового господарства, будівництва та промисловості в широкому розумінні.

  Компактний набір, ідеальний для малого та середнього лісництва, будівельних машин, тракторів та інших машин із карданним валом на виході. Маленький редуктор дозволяє встановлювати набір у важкодоступних місцях, а також на тракторах і машинах, де мало місця для встановлення редуктора.

  Використовується там, де оригінальний гідравлічний насос, встановлений у машині, недостатньо потужний і ефективний або коли потрібна додаткова нова гідравлічна система для керування нововстановленим обладнанням.

  Технічні дані набору:

  Редуктор встановлений на карданний вал за допомогою засувки, це рішення означає, що його можна досить швидко встановити або зняти, якщо виявиться, що нам потрібен карданний вал для іншої машини.

Продуктивність набору:

Продуктивність залежить від обертів карданного вала, до якого під’єднано набір. Чим вищі обороти ВВП, тим ефективніший насос.

ККД набору в л/хв відносно обертів ВВП:

• 220 об/хв на ВВП, ефективність 17 л/хв
• 320 об/хв на ВВП, ККД 24 л/хв
• 430 об/хв на ККД ВВП 32 л/хв
• 540 об/хв на ВВП, ККД 40 л/хв

ККД набору в л/хв відносно обертів двигуна в тракторах С-330, С-360, С-385, ZETOR, MF 255 та похідних:

• 800 об/хв на ККД двигуна 17 л/хв
• 1200 об/хв на двигуні, ККД 24 л/хв
• 1600 об/хв на двигуні, ККД 32 л/хв
• 2000 об/хв на двигуні, ККД 40 л/хв

Технічні дані коробки передач:

• Коефіцієнт передачі: 1:3,8 Макс. потужність: 10 кВт
• Підходить до типового карданного валу 1,3/8"
• Швидкість обертів: макс. 540 об/хв
• Має видошукач для перевірки рівня трансмісійного масла
• Можливість працювати з б/у групи насосів
• Матеріал: корпус - алюміній, шестерні - сталь

Потрібна заправка трансмісійним маслом.

При першому використанні, щоб збільшити термін служби редуктора, рекомендується міняти масло після перших 50 годин роботи.

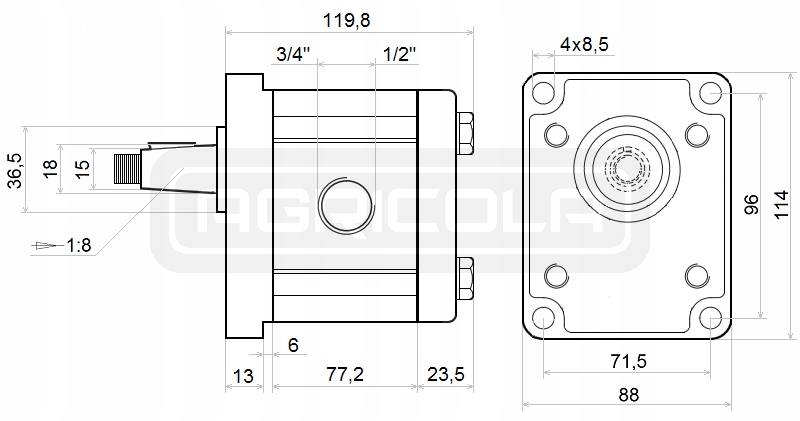

Технічні дані насоса:

• Геометричний об'єм: 20 см3/об
• Напрямок обертання: праворуч
• Максимальна швидкість обертання: 2500 об/хв
• Максимальний робочий тиск: 25 МПа
• Максимальний тиск у взаємодії з шестернею: до 16 МПа

Технічні характеристики кронштейна:

Кронштейн стабілізує мультиплікатор під час роботи, дозволяє прикріпити мультиплікатор до основи в будь-якому місці машини, подалі від трактора чи приводу.

• Матеріал: сталь
• Покриття: оцинковане
• Товщина листа: 8 мм

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. З огляду на безпеку товару під час транспортування та обмеження, що випливають з правил кур’єрських компаній, набір відправляється в розкрученому вигляді.
