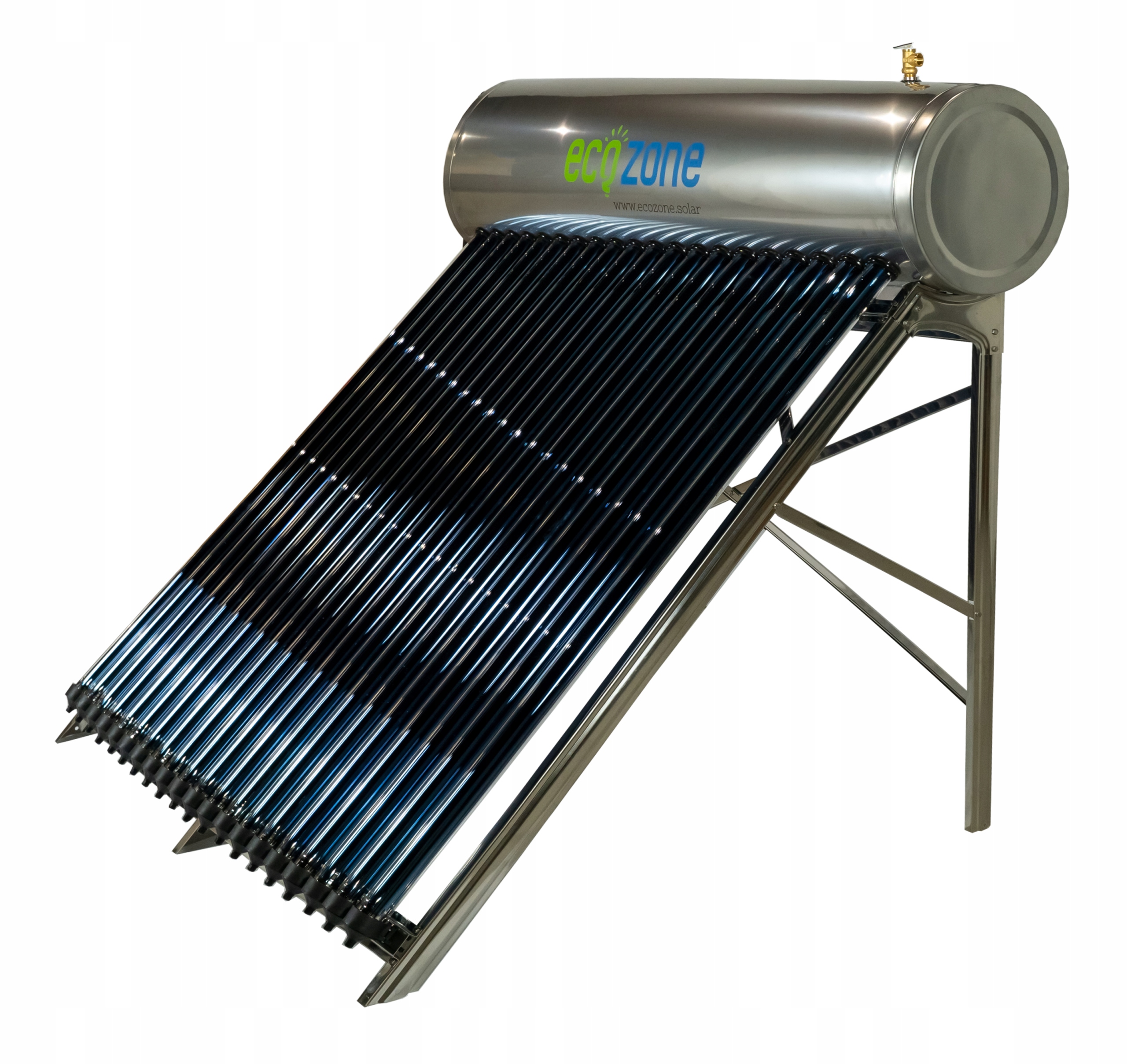

СОНЯЧНИЙ КОЛЕКТОР ОБІГРІВАЛЬНИК ecozone HP-200X PRESSURE STAINLESS STAINLESS + СЕРТИФІКАТ PZH

КОМПАКТНІ КОЛЕКТОРИ ТИСКУ

Колектори тиску – це дешеві та безвідмовні пристрої, які використовуються для нагрівання води за допомогою сонячного світла та є альтернативним рішенням для дорогих і потужних традиційних сонячних систем. В основному використовується 9 місяців на рік, з березня по листопад. Завдяки низькій ціні витрати на придбання такого набору окупаються в середньому за 2-3 роки. Додатковою перевагою напірного колектора є дуже простий монтаж, який не вимагає особливих навичок і може бути виконаний самостійно без втрати гарантії. Для роботи напірних колекторів не потрібні електричні пристрої.

ПЕРЕВАГИ

• Найбільший танк у своєму класі. зовнішні розміри: ширина 180 см, діаметр 47 см.
• Простий монтаж
• Сертифікат ПЖ.
• Вода в баку знаходиться під постійним тиском . Завдяки цьому тиск гарячої води, що подається в наш кран, такий же, як і у водопровідній мережі.
• Напірний колектор можна розташувати в будь-якому сонячному місці. Напір води завжди буде таким же, як і в мережі.
• Невеликий добовий перепад температури води в баку. Завдяки ізоляції високощільним пінополіуретаном добовий перепад температури води становить 6-10 градусів Цельсія.
• Час підтримки температури гарячої води в баку близько 72 годин > У вакуумних трубах немає води. Труби містять радіатори з встановленими мідними тепловими трубками.
• Якщо одна труба пошкоджена, колектор продовжує працювати, а заміна пошкодженої труби дуже проста.
• Магнієвий анод для додаткового захисту бак.< /li>
• Коротка окупність інвестицій.
• Проста конструкція
• Можливість самостійного складання.
• Надійність.
• Сталева рама з нержавіючої сталі для монтажу пряма/плоска поверхня

Колектор має гігієнічний сертифікат Національного інституту

Громадського здоров'я!!!

ЛЕГКЕ ПІДКЛЮЧЕННЯ

КОМПЛЕКТ ВКЛЮЧАЄ

• Вакуумний сонячний колектор (20 вакуумних трубок з потрійним шаром поглинання ALN/AIN-SS/CU з використанням HEAT PIPE)
• SUS-304-2B резервуар для води з нержавіючої сталі ємністю 190 л, ізольований пінополіуретаном високої щільності в корпусі з нержавіючої сталі SUS-304-2B.
• Рамка з нержавіючої сталі SUS-201, адаптована для встановлення на плоскій поверхні
• магнієвий анод (встановлюється в резервуар)
• запобіжний клапан (напірно-термічний)
• зворотний клапан
• теплопровідна паста
• інструкція користувача та встановлення

ХАРАКТЕРИСТИКИ ОБІГРІВАЧА

• Резервуар для води: місткість 190 літрів, нержавіюча сталь SUS 304-2B
• Кількість вакуумних трубок: 20 шт.
• Розмір вакуумних трубок: 58 мм / 1800 мм
• Застосування Heat-Pipe: ТАК
• Тип абсорбера: тришаровий ALN/AIN-SS/CU
• Рамка: виготовлена ​​з нержавіючої сталі SUS-201
• Теплоізоляція бака: якісний пінополіуретан щільність, мін. 50 мм
• Теплообмінник: рукав теплової труби з нержавіючої сталі SUS-800
• Стійкість до граду: Φ25 мм
• Ефективність: підвищує температуру води на 45-60*C у сонячний день
• ПРИЗНАЧЕНО ДЛЯ СЕРЕДНЬОГО 4-5 КОРИСТУВАЧІ (в середньому 50 літрів на реципієнт)

КОНСТРУКЦІЯ ТА ПРИНЦИПИ РОБОТИ

Конструкція:

Компактний напірний колектор ecozone HP включає: ізольований резервуар для води, вакуумні труби та каркас.

- Резервуар для води виготовлено з нержавіючої сталі SUS 304-2B товщиною від 1,2 до 3 мм. Зовнішня ізоляція резервуара виконана високощільним пінополіуретаном мінімальною товщиною 50 мм. Резервуар має технічні отвори, серед іншого, для підключення води та дренажу, а також муфту, в яку вставляється наконечник (конденсатор) теплової трубки. Кількість гільз залежить від місткості ємності. Резервуар пройшов заводські випробування при робочому тиску не менше 9 бар і може бути безпечно підключений до мережі водопостачання.

- Вакуумні трубки виготовлені з високоякісного боросилікатного скла. Між двома шарами скла є вакуум, який є чудовим ізолятором, що запобігає втратам тепла. На скло нанесено потрійний поглинач останнього покоління ALN/AIN-SS/CU, який використовується для концентрації прямого або розсіяного сонячного випромінювання. Окремі шари нанесеного поглинача використовуються для поглинання сонячного випромінювання та перетворення його в теплову енергію. Завдання наступних шарів поглинача полягає в тому, щоб зберегти якомога більше енергії всередині вакуумних трубок, запобігаючи її втратам через інфрачервоне випромінювання. Температура всередині труб може досягати майже 300 0C. Усередині кожної вакуумної трубки знаходиться алюмінієвий радіатор, в центральній частині якого знаходиться мідна трубка (теплова трубка). Мідь, яка використовується для виробництва теплопроводу, не містить кисню, що забезпечує тривалу і надійну роботу труби. Речовина поміщається всередину теплової трубки, і вона починає кипіти при температурі 250C.

- Рама, на якій розміщені резервуар для води та вакуумні трубки, розроблена таким чином, що її можна розмістити на рівна поверхня. Кут нахилу рами оптимальний для досягнення найвищої ефективності вакуумних трубок.

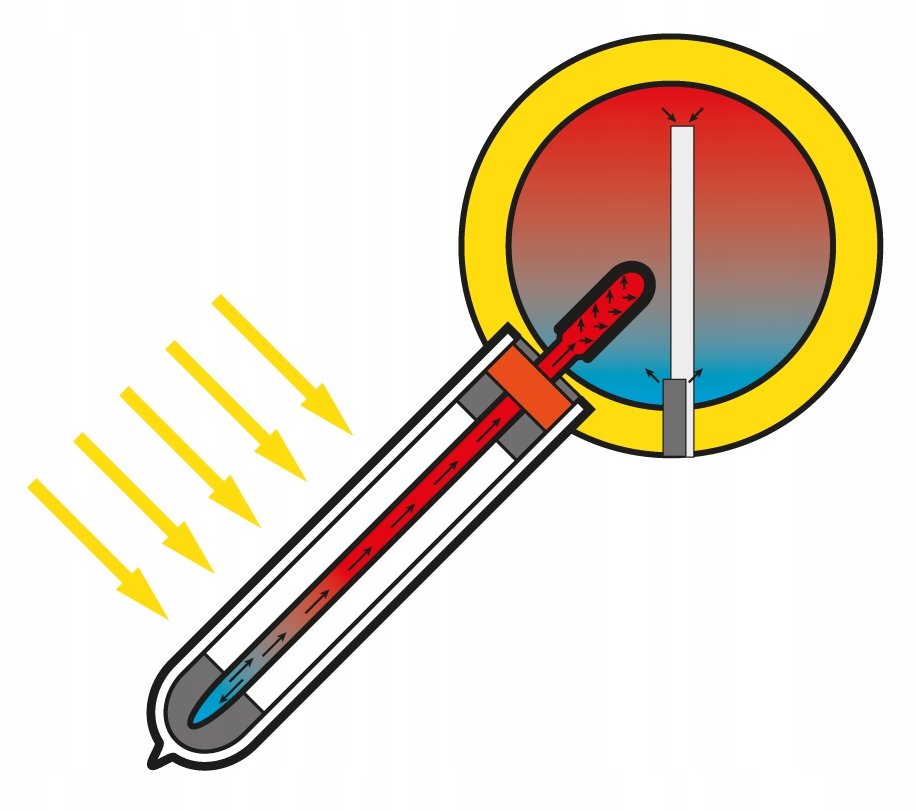

Принцип дії:

Завдяки тришаровості Поглинач ALN/AIN-SS/CU і вакуум всередині вакуумної трубки, сонце, що падає на вакуумні трубки, перетворюється на теплову енергію. Температура всередині труби досягає 300 0С. Алюмінієвий радіатор, розташований у центрі вакуумної трубки, передає температуру на мідну трубку (теплову трубку), вставлену в центральну частину радіатора. Усередині мідної теплової трубки знаходиться швидкокипляча речовина, яка починає кипіти вже при 25 градусах С. У процесі кипіння речовина, що випаровується, піднімається вгору, де виділяє теплову енергію в конденсаторі трубки (теплова трубка), потім пара буде конденсуватися, стікаючи вниз, щоб повторити весь процес. Ламповий конденсатор, змащений теплопровідною пастою, вставляється в гніздо гетпайп-гільзи, встановленої в баку. Нагрітий конденсатор теплової трубки передає температуру через теплопровідну пасту в гніздо гільзи, яка нагріває воду в баку. Гаряча вода піднімається вгору, холодніша опускається нижче. Усередині бака встановлена ​​трубка, завдяки якій, відкриваючи кран, ми набираємо воду тільки з верхньої частини бака, а холодна вода вводиться в самий низ. Вода в напірному баку знаходиться під постійним тиском водопровідної мережі і автоматично поповнюється при відкритті крана. На резервуарі встановлений запобіжний клапан тиску, який, якщо температура води занадто висока, відкривається, випускаючи гарячу воду назовні, холодна вода автоматично потрапляє в резервуар, температура води всередині резервуара падає, клапан автоматично припиняє випускати гарячу води.
