🟠 ЗВАРЮВАЛЬНИЙ АПАРАТ / ІНВЕРТОР MIGOMATIC / SYNERGY

MIG-MAG SYNERGY | ММА | TIG-LIFT | FLUX | 200 A

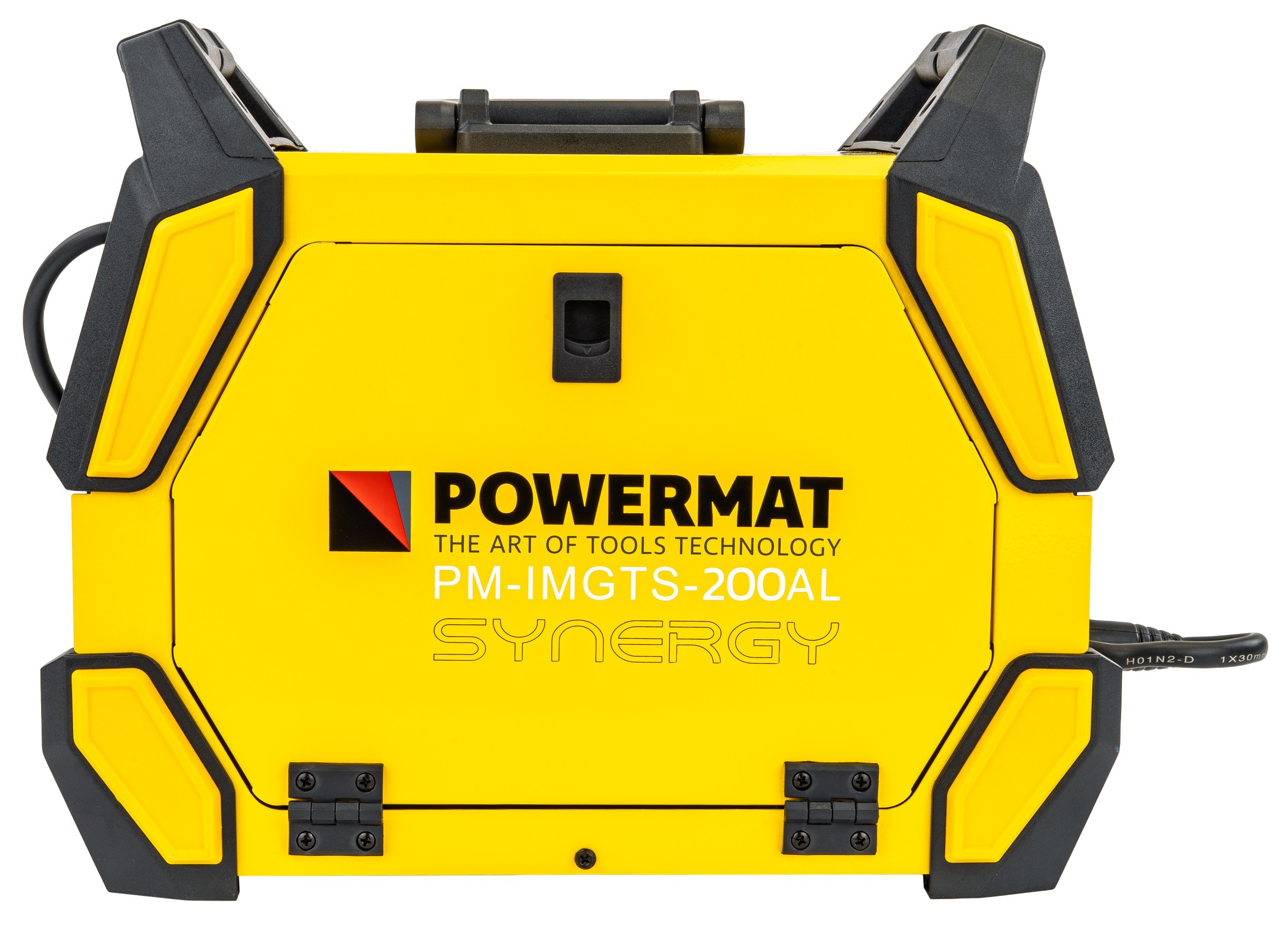

Модель: PM-IMGTS-200AL

Інверторний напівавтомат Powermat — це компактний та ефективний пристрій для зварювання сталі, алюмінію та міді методами MIG/MAG, MMA та LIFT-TIG. Завдяки технології IGBT, функціям HOT START, ARC FORCE та ANTI STICK та інтуїтивно зрозумілому управлінню за допомогою LCD, він гарантує чистоту зварювання та зручна експлуатація - як в цеху, так і в польових умовах.

� ТЕХНІЧНІ ДАНІ

• Живлення: 230 В / 50 Гц
• Рекомендований захист: 25 A
• Споживання електроенергії (MIG/MAG): 11,3 кВА
• Споживання електроенергії (MMA): 10,5 кВА
• Потужність споживання (TIG LIFT): 11,3 кВА
• Діапазон зварювального струму (MIG/MAG): 28 – 200 A
• Діапазон зварювального струму (MMA): 20 – 180 A
• Діапазон зварювального струму (TIG LIFT): 10 – 200 A
• Зварювання напруга MIG/MAG: 15,4 – 24 В
• Напруга зварювання MMA: 21 – 27,2 В
• Напруга зварювання TIG LIFT: 10,6 – 20 В
• Зварювальний струм робочого циклу 60% (MIG/MAG): 200 A
• Зварювальний струм 60% робочого циклу (MMA): 180 A
• 60% робочого циклу зварювального струму (TIG LIFT): 200 A
• 100% робочого циклу зварювального струму (MIG/MAG): 154 A
• 100% робочого циклу зварювання струм (MMA): 138,6 A
• Зварювальний струм 100% робочий цикл (TIG LIFT): 154 A
• Діаметр дроту MIG/MAG: 0,8 / 1,0 / 1,2 мм
• Діаметр електрода MMA: 1,6 - 5 мм
• Корпус клас захисту: IP21S
• Вага нетто: 9,2 кг
• Вага з упаковкою та основними аксесуарами: 13,45 кг
• Розміри продукту (довжина / ширина / висота): 46 см x 22 см x 36 см

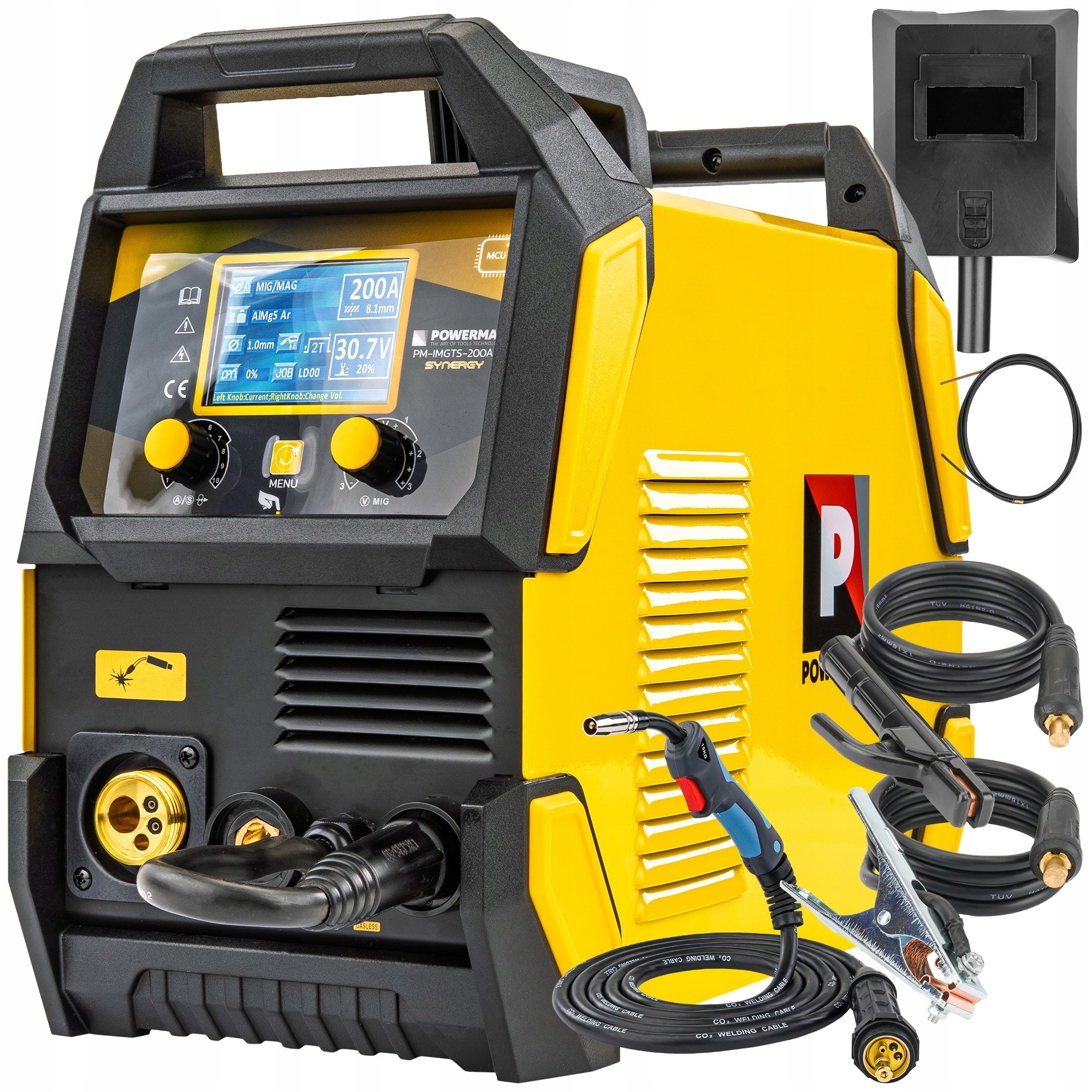

� ВМІСТ НАБОРУ

• Тримач маси: 202 см
• Тримач електрода MMA: 215 см
• Зварювальний пальник EURO MIG/MAG: 395 см
• Зварювальна маска
• Щітка з молотком
• Контакт наконечник: 1x 0,8; 1x 1,0; 1x 1,2 [мм]
• Ролик подачі дроту: 1x 0,8/1,0 - тип V; 1x 1,0/1,2 - тип U
• Універсальний гайковий ключ
• Тефлоновий кабель (монтується в ручці)
• Гнучкий металевий кабель
• Посібник користувача

�УНІВЕРСАЛЬНЕ ЗАСТОСУВАННЯ

Універсальний інверторний мігомат для зварювання чорної сталі, нержавіючої сталі, низько- та високолегованої сталі, міді, алюмінію та пайки, ідеально підходить для майстерень і польових робіт.

🔸МЕТОДИ ЗВАРЮВАННЯ

Пристрій підтримує MIG/MAG, SYN MIG, MIG PULSE, MMA та LIFT-TIG, що дозволяє регулювати режим роботи для конкретного матеріалу та застосування.

🔸IGBT ТА ЕНЕРГОЗБЕРЕЖЕННЯ

Завдяки транзисторам IGBT нового покоління migomat забезпечує високий ККД (60%), стабільну дугу, менше енергоспоживання та стійкість до перепадів напруги.

🔸 ПІДТРИМКА ФУНКЦІЇ

Вбудовані функції HOT START, ANTI STICK, ARC FORCE, VRD і BurnBack підвищують комфорт роботи та якість зварювання, зменшуючи ризик короткого замикання та бризок.

�ЗВАРЮВАННЯ АЛЮМІНІЮ

Зварювальний апарат ідеально підходить для зварювання алюмінію та його сплавів, напр. AlMg5 / AlSi5, що забезпечує повний контроль над параметрами завдяки синергії режимів і можливості використання інертних газів.

🔸 ПАЯННЯ

Зварювальний апарат також має можливість паяти CuSi3 і CuAl8 в захисному газі.

🔸ІНТУЇТИВНЕ УПРАВЛІННЯ

Дві ергономічні ручки з кнопками, РК-дисплей і діоди режимів роботи дозволяють швидко конфігурувати та зручно керувати всім процесом.

🔸 СИСТЕМА ОХОЛОДЖЕННЯ

Вбудований вентилятор і датчик температури ефективно захищають пристрій від перегріву, забезпечуючи його надійність навіть під час інтенсивного використання.

🔸 ТОЧНА ПОДАЧА ДРОТУ

Автоматичний 2-ролковий пристрій подачі дроту гарантує точну та стабільну подачу без ковзання, що забезпечує плавну роботу та рівне зварювання.

� ЩО ТАКЕ ІНВЕРТОРНИЙ MIGOMAT?

Зварювальний напівавтоматичний апарат марки Powermat має дуже широкий спектр використання. Це забезпечує ефективне зварювання різних груп матеріалів у широкому діапазоні товщини матеріалу. Використані транзистори IGBT благотворно впливають на зниження споживання електроенергії, більшу стійкість до перешкод і перепадів напруги, а також хороші характеристики дуги.

Панель керування тепер ще простіше у використанні, і оператор має швидкий доступ до всіх функцій. Це позитивно впливає на ергономіку та ефективність роботи на підприємстві.

Електроніка пристрою побудована на основі IGBT транзисторів, що поєднує в собі переваги двох типів транзисторів, простоту управління польовими транзисторами та високу напругу пробою, а також швидкість перемикання біполярних транзисторів. Зварювальний струм дуже стабільний, що гарантує ідеальне зварювання. Завдяки технології IGBT пристрій легший і економніший у споживанні енергії.

Модель являє собою автоматичний зварювальний апарат, конструкція якого базується на ефективних транзисторах IGBT. Він оснащений чіткими дисплеями LCD, що показують поточний зварювальний струм, встановлений за допомогою ручок, одна з яких також є кнопкою вибору функції. Migomat оснащений вентилятором охолодження, електронними схемами та іншими компонентами, а також термодатчиком, який захищає пристрій від перегріву.

◾ ВИСОКА ЕФЕКТИВНІСТЬ

Завдяки використанню транзисторної технології IGBT ефективність пристрою становить до 60%.

◾ Вбудовані функції, які полегшують роботу зварювальний струм має бути тимчасово підвищений вище значення, встановленого зварником. HOT START працює, коли запалюється дуга, і призначений для запобігання прилипання електрода до матеріалу. Це чудова допомога під час запалювання електрода.

ANTI STICK (автоматичний) відключає/зменшує зварювальну напругу та струм у разі короткого замикання між електродом і зварюваним матеріалом. ANTI STICK дозволяє зварнику легше вийняти електрод.

ARC FORCE (автоматичний) стабілізує дугу незалежно від її довжини. Зменшення значень функції призводить до м’якої дуги та меншої глибини проплавлення, тоді як збільшення значень функції призводить до більш глибокого проплавлення та можливості зварювання короткою дугою. Завдяки найвищому значенню для функції ARC FORCE можна втиснути електрод у басейн розплавленого металу та пропалити матеріал.

🟠 ЗВАРЮВАННЯ АЛЮМІНІЮ

🟠 РЕГУЛЮВАННЯ ПРИЛАДУ

🟠 КОНВЕРТЕРИ IGBT

Особливість, яка відрізняє цей зварювальний апарат від конкуруючих апаратів, це перетворювачі IGBT останнього покоління, які забезпечують малу вагу пристрою та високу надійність.

Транзистори IGBT високого класу, які використовуються в перетворювачі, забезпечують гладке зварювання та значне зменшення кількості бризок.

🟠 СИСТЕМА ПОДАЧІ ДРОТУ

2-ролковий пристрій подачі забезпечує точну подачу зварювального дроту, усуваючи його ковзання. Подача дроту повністю автоматична.

🟠 МОЖЛИВОСТІ ПРИСТРОЮ

◾ Типи матеріалів:

• Режим Fe: Зварювання чорних сталей з Co2 та CO2 + Ar (суміш) газу
• Режим SS: Зварювання нержавіючих сталей ER308 / ER316 з захисний газ Co2 + Ar (суміш) або Co2 + Ar + He (суміш)
• Режим Cu: зварювання твердим припоєм CuSi3 / CuAl8 в екрані газу Ar або Ar + Hel (суміш)
• Режим Al: зварювання алюмінію AlMg5 / AlSi5 в екрані газу Ar або Ar + Hel (мікс)
• Режим MMA: зварювання MMA целюлозним або рутиловим, основним або кислотним електродом зі спеціальною функцією SP, розділеною на (целюлоза/звичайний)
• Режим TIG-Lift: зварювання TIG-Lift електродом

◾ Special функції:

• IE (кінцевий поточний). Функція заповнення дугового кратера (S4T і S2T)
• IS (початковий струм). Ця функція полягає у збільшенні подачі тепла на початку зварювання, для S4T і S2T
• Burn Back. Регулювання висоти випалу дроту. Це налаштування контролює короткий проміжок часу, протягом якого пристрій подачі дроту буде працювати після зупинки основної кнопки зварювального пістолета
• UE (Кінцева напруга). Функція, яка використовується для обережного гасіння дуги
• TE (End Time). Тривалість струму гасіння дуги стосується лише S2T
• (швидкість повзучого ходу). Метою цієї функції є покращення якості запалювання дуги та уникнення раптового висування дроту
• US (Початкова напруга). Функція використовується для більш легкого і стабільного запалювання зварювальної дуги, особливо в складних умовах
• TS (Initial Time). Тривалість початкової фази зварювання – як довго зварювальник підтримує встановлені початкові параметри (наприклад, US – початкова напруга та початковий струм/швидкість дроту) після натискання тригера до переходу на звичайні робочі параметри
• VRD (УВІМК./ВИМК.). Ця функція знижує вихідну напругу приблизно до 20 В у розрядженому стані до безпечного рівня, усуваючи ризик ураження електричним струмом
• SP (Special). Спеціальний режим MMA для целюлозних або рутилових, лужних і кислотних електродів (звичайний)

◾ СИНЕРГІЙНЕ ЗВАРЮВАННЯ MIG/MAG

Зварювання MIG/MAG є одним із найпоширеніших процесів зварювання. Але що насправді стоїть за цим? Все залежить від вибору відповідних захисних газів і наповнювачів, аж до властивостей різних типів зварювальних дуг.

Зварювання MIG/MAG також називають дуговим зварюванням металу.

◾ Де використовується цей метод зварювання?

Процеси зварювання MIG/MAG можна використовувати надзвичайно універсально. Вони використовуються, зокрема, в металообробній промисловості, при будівництві сталевих конструкцій і резервуарів, у суднобудуванні та в автомобільній промисловості. Процеси MIG/MAG дозволяють зварювати елементи з різних матеріалів різної товщини та геометрії. Зварювання MIG особливо підходить для кольорових металів: алюмінію, магнію, міді та титану. Метод MAG в основному використовується для зварювання нелегованих, низьколегованих і високолегованих сталей.

◾ Переваги зварювання MIG/MAG:

• висока ефективність наплавлення,
• ні шлак,
• легке запалювання зварювальної дуги,
• хороша придатність для механізованого та автоматизованого зварювання,
• висока швидкість зварювання з гарною якістю зварювання,
• хороша придатність для використання у вимушених і складних положеннях,
• низька вартість наповнювачів.

◾ ЗВАРЮВАННЯ ММА

ММА дугове зварювання також називається методом MMA (ручне дугове зварювання), і це найстаріший і найбільш універсальний метод дугового зварювання.

Метод MMA використовує покритий електрод, який складається з металевого сердечника, покритого стисненим покриттям. Між кінцем електрода і зварюваним матеріалом виникає електрична дуга. Запалювання дуги відбувається контактним шляхом дотиком кінця електрода до зварюваного матеріалу. Електродний розплав і краплі розплавленого електродного металу переносяться через дугу в розплавлену ванну зварного металу, утворюючи після охолодження зварний шов. Зварювальник переміщує електрод у міру його плавлення до зварюваного об’єкта так, щоб підтримувати постійну довжину дуги, і в той же час переміщує його розплавлений кінець уздовж лінії зварювання. Покриття плавленого електрода виділяє гази, які захищають рідкий метал від впливу атмосфери, а потім твердіє і утворює шлак на поверхні ванни, який захищає твердіючий метал шва від впливу навколишнього середовища. Після віддалення електрода від заготовки електрична дуга припиняється і процес зварювання переривається. Після укладання одного штапика необхідно механічно видалити шлак.

Основна відмінність від інших методів зварювання полягає в тому, що при ММА електрод вкорочується. У методах TIG і MIG/MAG довжина електрода залишається незмінною, а відстань між ручкою та зварюваним елементом постійна. У методі ММА, щоб підтримувати постійну відстань між електродом і зварювальною ванною, електродотримач необхідно постійно переміщати в бік зварюваного елемента, а це означає, що навички зварювальника відіграють особливу роль.

◾ ЗВАРЮВАННЯ ТИГ ПІДЙОМОМ

Зварювання ТИГ – це метод, який дозволяє отримати зварні шви найвищої якості. Зварювальна дуга розжарюється між високотемпературний неплавкий вольфрамовий електрод і зварний елемент. Інертний газ, який дав назву методу, створює безкисневу атмосферу та запобігає хімічним реакціям у рідкій зварювальній ванні. Це призводить до гладких, рівних швів без пор. Присадковий метал подається вручну або з пристрою подачі дроту.

Зварювання TIG можливе для всіх зварюваних металів. Найширший спектр застосування
