OBD2 ДІАГНОСТИЧНИЙ ІНТЕРФЕЙС ТЕСТЕР ПОЛЬСЬКЕ МЕНЮ ПОКРАЩЕНИЙ СКАНЕР

⭐️Характеристики:

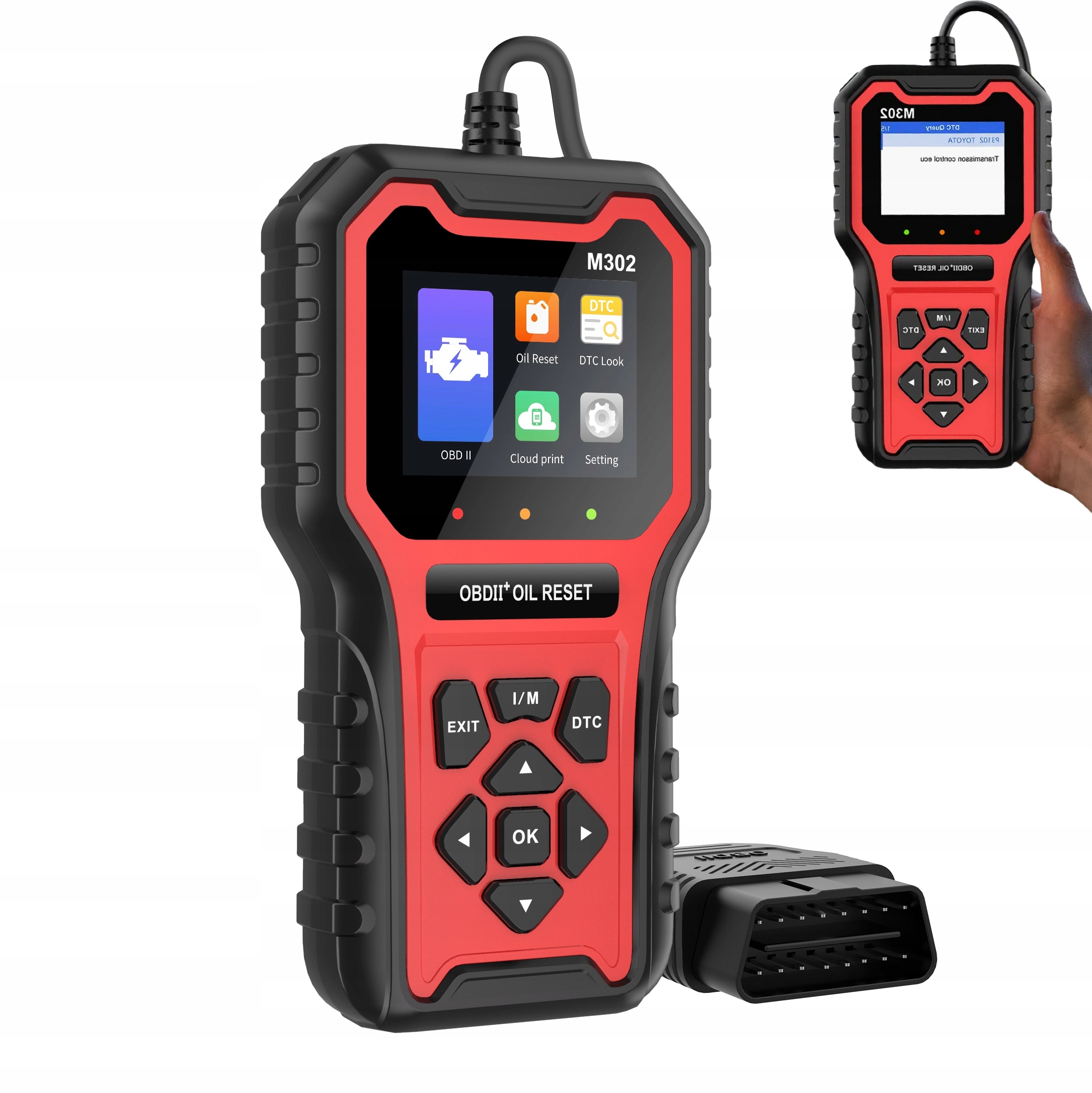

• M302 — це невелика картка для зчитування автомобільних кодів, яка має такі основні та спеціальні функції:
• 1. Читання коду помилки
• 2. Видалення коду помилки
• 3. Заморозити зображення автомобіля
• 4. Готовність I/M
• 5. Читання інформації про транспортний засіб
• 6. Потік даних у реальному часі
• 7. Перевірка датчика кисню
• 8. Контроль бортової системи
• 9. Тестування компонентів
• 10. Тест 6 режиму
• 11. Тест 8 режиму
• 12. Пошук коду помилки
• 13. Функція оновлення
• 14. Функція хмарного друку
• 15. Хеш-функція (I/M, DTC)
• 16. Підтримує коди постачальників
• 17. Бібліотека з понад 40 000 кодів помилок
• 18. Спеціальна функція: скидання індикатора технічного обслуговування
• 19. 2,8-дюймовий кольоровий екран OBDII Технічні характеристики продукту

⭐️Технічні дані:

Модель продукту: M302

Робоча напруга: 9-16 В

Робоче середовище: -20-60°C

Температура зберігання: -20-60°C

Розмір продукту: 195x106,4x34 мм

⭐️Підтримка дев’яти широко використовуваних протоколів

• 1. SAE J1850 PWM (41,6 Кбод)
• 2. SAE J1850 VPW (10,4 Кбод)
• 3. ISO 9141-2 (ініціалізація 5 бод, 10,4 Кбод)
• 4. ISO 14230-4 KWP (5 ініціальних бод, 10,4 Кбод)
• 5. ISO 14230-4 KWP (швидка ініціалізація, 10,4 Кбод)
• 6. ISO 15765-4 CAN (11-бітний ідентифікатор, 500 Кбод)
• 7. ISO 15765-4 CAN (29-бітний ідентифікатор, 500 Кбод)
• 8. ISO 15765-4 CAN (11-бітний ідентифікатор, 2500 Кбод)
• 9. ISO 15765-4 CAN (29-бітний ідентифікатор, 250 кбод)

V. Підтримка приватних протоколів

• 1. CAN_500K
• 2. CAN_50K
• 3. CAN_125K
• 4. TP20
• 5. KWP

⭐️VI. Підтримувані дані транспортного засобу

• 1. Зчитування діагностичного коду помилки
• 2. Очистити коди несправностей (Очистити коди несправностей і вимкнути MIL)
• 3. Обороти двигуна за хвилину (RPM)
• 4. Розрахункове значення навантаження
• 5. Температура теплоносія
• 6. Стан паливної системи
• 7. Швидкість автомобіля
• 8. Короткочасний стан палива
• 9. Довгостроковий стан палива
• 10. Тиск у впускному колекторі
• 11. Час випередження впорскування
• 12. Температура всмоктуваного повітря
• 13. Потік повітря
• 14. Абсолютне положення дросельної заслінки
• 15. Напруга датчика кисню, пов’язана з короткочасним станом палива
• 16. Стан паливної системи
• 17. Тиск палива
• 18. Контроль витрати палива тощо

⭐️Попередження про безпеку

•  Завжди проводите тестування автомобіля в безпечному середовищі.
•  Одягайте захисні окуляри, які відповідають стандартам ANSI.  Тримайте одяг, волосся, руки, інструменти, тестове обладнання тощо подалі від будь-яких рухомих або гарячих частин двигуна.
•  Керуйте транспортним засобом у добре провітрюваному робочому місці, оскільки вихлопні гази є отруйними.
•  Перемістіть трансмісію в положення ПАРКОВКА (для автоматичної коробки передач) або НЕЙТРАЛЬ (для механічної коробки передач) і переконайтеся, що гальма
• задіяно. паркування.
•  Розмістіть блоки перед ведучими колесами та ніколи не залишайте
• транспортний засіб без нагляду під час тестування.
•  Будьте особливо обережні, працюючи поблизу котушки запалювання,
• кришки розподільника, проводів запалювання та свічок запалювання.
• Ці
• компоненти створюють небезпечну напругу, коли двигун
• вимкнений працює.
•  Тримайте поблизу вогнегасник, придатний для гасіння бензину, хімічних та
• електричних пожеж.
•  Не підключайте та не від’єднуйте жодне тестове обладнання, коли
• увімкнено запалювання або працює двигун.
•  Тримайте тестове обладнання сухим, чистим і вільним від олії, води чи
• жиру. Якщо необхідно, використовуйте м’який миючий засіб на чистій тканині, щоб очистити
• зовні обладнання.
•  Не керуйте автомобілем і не використовуйте тестове обладнання одночасно. Будь-яке відволікання може призвести до аварії.
•  Прочитайте інструкцію з обслуговування автомобіля, який ви обслуговуєте, і
• виконуйте всі діагностичні процедури та заходи безпеки. Недотримання цієї вимоги може призвести до травм або пошкодження
• тестового обладнання.
•  Щоб уникнути пошкодження тестового обладнання або створення неправдивих даних,
• переконайтеся, що акумулятор автомобіля повністю заряджено та
• 2підключення до DLC автомобіля чисте та надійне.
•  Не розміщуйте тестове обладнання на
• розподільнику автомобіля. Сильні електромагнітні перешкоди можуть пошкодити
• обладнання.
• Усунення несправностей

⭐️Чому не вдається під’єднатися до автомобіля?

Якщо сканеру не вдається зв’язатися з блоком керування керуванням, виконайте наведені нижче дії.

1- Перевірте, чи ввімкнено запалювання.

2- Перевірте, чи кабель або роз’єм належним чином підключено до автомобіля

DLC.

3- Вимкніть запалювання та зачекайте приблизно 10 секунд, а потім увімкніть

знову запалювання та продовжіть перевірку.

4- Перевірте, чи несправний модуль керування.

Чому пристрій не вмикається?

Якщо автосканер не вмикається або інакше

працює належним чином, виконайте такі дії, щоб перевірити з’єднання:

1- Перевірте, чи роз’єм правильно вставлено в гніздо.

2- Перевірте, чи контакти DLC не зігнуті та не зламані.

273- За потреби очистіть контакти DLC.

Чому пристрої не можна оновлювати?

Зверніться до місцевого дистриб’ютора для авторизації.

Якщо дисплей не працює належним чином:

Переконайтеся, що пристрій зареєстровано в Інтернеті.

Переконайтеся, що системне програмне забезпечення та діагностичне програмне забезпечення

налаштовані належним чином оновлено.

Перевірте всі кабелі, з’єднання та індикатори, щоб побачити, чи

сигнал надходить.
