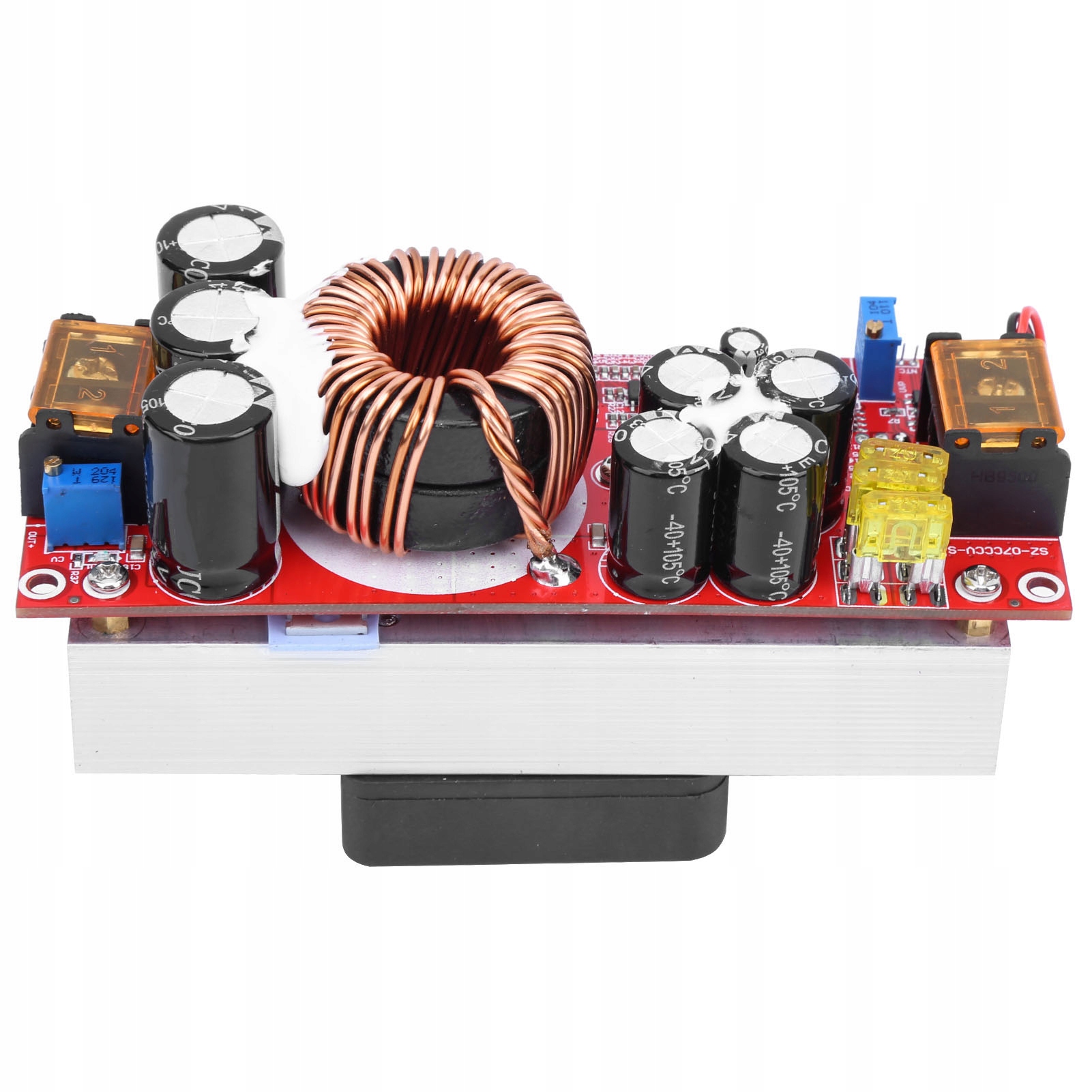

Перетворювач напруги постійного струму DC-DC1500W 30A

Характеристики:

Це неізольований модуль перетворювача постійного струму з тривалим терміном служби.

Висока потужність і стабільний вихід, перетворює 10-60 В постійного струму на 12-97 В постійного струму.

Високоякісні компоненти забезпечують високу ефективність перетворення, до 97%.

Розроблено з інтелектуальним вентилятором для контролю температури, який автоматично спрацює, коли температура досягне приблизно 60 ℃ і припиниться, коли температура опуститься нижче 60 ℃.

Широко використовується для керування потужними вуличними ліхтарями, різними світлодіодними ліхтарями CV, блоками живлення для пристроїв, встановлених на транспортних засобах, і мобільних пристроях, регульованим джерелом живлення CV CC DIY, заряджанням від сонячної енергії та заряджанням різних акумуляторів.

. Підвищувальний перетворювач напруги DC-DC1500W 30A

Технічні характеристики:

Назва: модуль постійного струму 1500 Вт;

Тип: неізольований модуль посилення (BOOST)

Вхідна напруга: від 10 до 60 В постійного струму

Вхідний струм: вхідна напруга 10-30 В, максимальний струм 35-40 А; Вхідна напруга 31-60 В, максимальний струм 30-35 А

Тихий струм: 15 мА (при перетворенні 12 В на 20 В вища вихідна напруга збільшить струм спокою)

Вихідна напруга: 12-97 В безперервно регулюється (не можна використовувати для зниження)

Вихідний струм: 22 А (стосується різниці) вхідної та вихідної напруги, чим більша різниця напруг, тим меншим буде вихідний струм. Збільште розсіювання тепла, коли струм перевищує 15 A)

Діапазон постійного струму: 0,8-22A (+/-0,3A)

Захист від зворотного входу: Так (захист від зворотного живлення MOS)

Захист від низької напруги на вході: Так (регулювання 10-50В, самозапуск) відновлення)

Робоча температура: від -40 ℃ до 85 ℃ (якщо температура зависока, будь ласка, збільште розсіювання тепла)

Частота: 150 кГц

Ефективність перетворення: 92% до 97% (ефективність пов’язана з вхідною/вихідною напругою, струмом і різницею напруг. Чим менша різниця, тим вищою буде продуктивність)

Вхід Захист від перевантаження по струму: так (автоматично захищає, коли вхідна напруга перевищує 40 А, а напруга джерела живлення не підвищується)

Захист від короткого замикання: Так (вхідний запобіжник на 60 А), будь ласка, користуйтеся обережно, намагайтеся не спричинити коротке замикання.

Захист від зворотного входу: так ((трубка MOS 150 А, можна підключати реверсивно протягом тривалого часу)

Спосіб встановлення: чотири 3 мм кронштейни

Спосіб підключення: клемні колодки (використовуйте мідний дріт сильного струму)

Вихідна потужність: максимальна вихідна потужність = вхідна напруга * 30 A (якщо вхідна напруга 12 В, максимальна вихідна потужність = 12 В * 30 A = 360 Вт)

(Якщо вхідна напруга 24 В, максимальна вихідна потужність = 24 В * 30 A = 720 Вт)

Вага: 372 г / 13,1 унції (прибл.)

DC-DC1500W 30A Підвищувальний перетворювач напруги

Список пакетів:

1 модуль.

Примітка:

Зверніть увагу, що віяло цього продукту буде надіслано випадковим чином, і переконайтеся, що ви не проти, перш ніж розміщувати замовлення.

. Підвищувальний перетворювач напруги DC-DC1500W 30A

Інструкції:

Вихід модуля не повинен замикатися або вимірювати струм безпосередньо під коротким замиканням мультиметра, коротке замикання спалить модуль.

Діапазон регулювання зниженої напруги: DC10V-50V (за годинниковою стрілкою для збільшення, проти годинникової стрілки для зменшення), спочатку відрегулюйте мінімальну мінімальну напругу, потім відрегулюйте вхідну напругу до необхідного значення захисту від зниженої напруги, повільно відрегулюйте значення зниженої напруги за годинниковою стрілкою для збільшення; Коли індикатор зниженої напруги світиться, відрегулюйте одне коліщатко проти годинникової стрілки, а потім увімкніть знову.

Захист від низької напруги вхідного сигналу в основному використовується, щоб запобігти надмірному розрядженню батареї, коли джерелом живлення є батарея. Низька напруга акумулятора може пошкодити модуль живлення та акумулятор. Коли вхід перемикає джерело живлення, вам також слід встановити захист від низької напруги.

Діапазон регулювання постійної напруги: DC12-97 В (за годинниковою стрілкою для збільшення, проти годинникової стрілки для зменшення), спочатку відрегулюйте напругу до необхідної напруги, а потім підключіть до навантаження.

Діапазон регулювання постійного струму: 0,8-22A (за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення), спочатку від’єднайте навантаження, потім відрегулюйте вихідну напругу до навантаження. необхідної напруги, встановіть струм на мінімум (поверніть потенціометр CC проти годинникової стрілки приблизно на 30 кіл), підключіть амперметр послідовно до виходу, потім повільно відрегулюйте струм. (підсилювальний модуль не може напряму регулювати струм за допомогою короткого замикання)

Вхідна напруга не повинна бути нижчою за 10 В або вищою за 60 В (якщо вхідна напруга нижча за 12 В, будь ласка, відповідно зменште навантаження).

Переконайтеся, що вхідна напруга принаймні на 2 В нижча за вихідну напругу.

Якщо ви використовуєте імпульсне джерело живлення або інше допоміжне джерело живлення, переконайтеся, що живлення є У 1,3 рази більше або більше, ніж потужність модуля живлення.

Під час захисту від перевантаження або зниження напруги вихідна напруга все ще матиме напругу, близьку до вхідної напруги, захист означає відсутність напруги підвищення.
