РОЗПОДІЛЬНИК 5 ДЛЯ ТЕПЛОЇ ПІДЛОГИ

Предметом аукціону є:

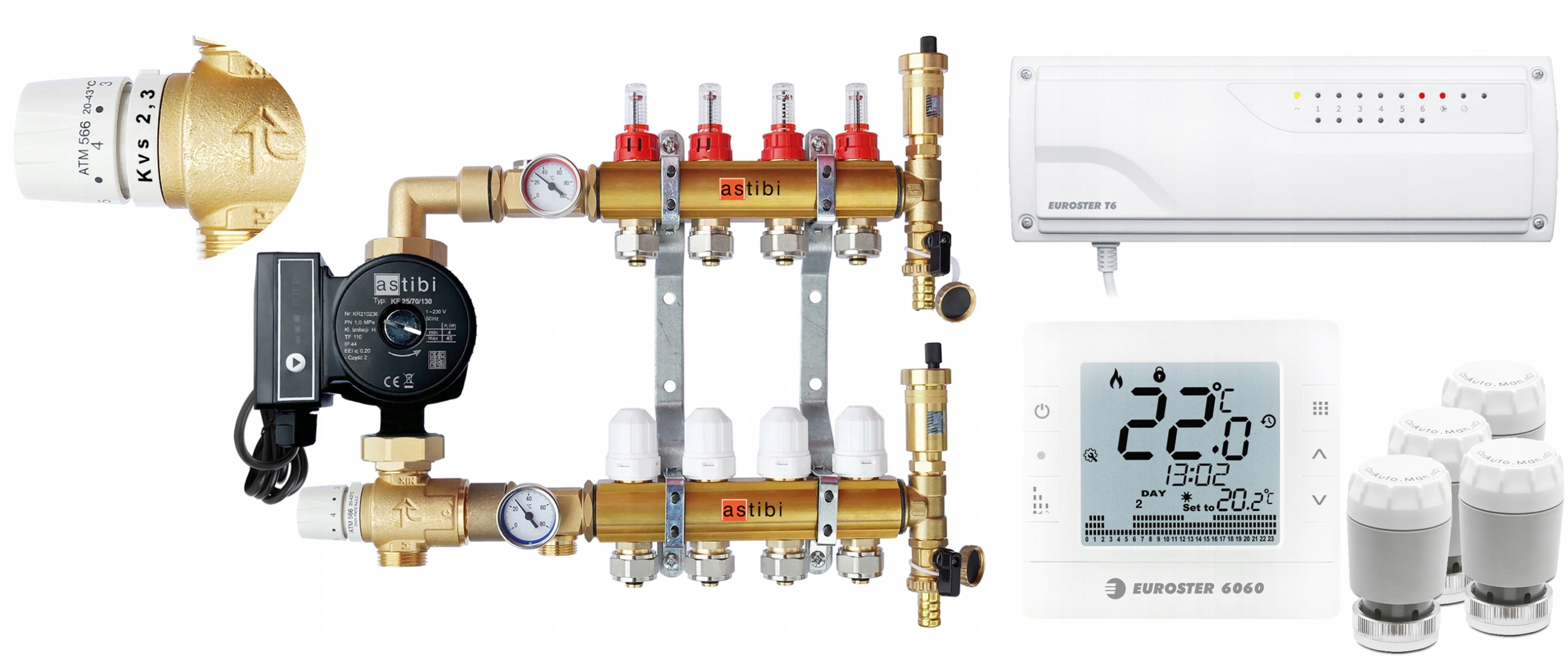

КОМПЛЕКТ ПІДЛОГИ НА 5 КОНТУРІВ З ВСТАНОВЛЕНИМИ ТЕРМОЕЛЕКТРИЧНИМИ ПРИВОДАМИ ТА КОНТРОЛЕМ EUROSTER

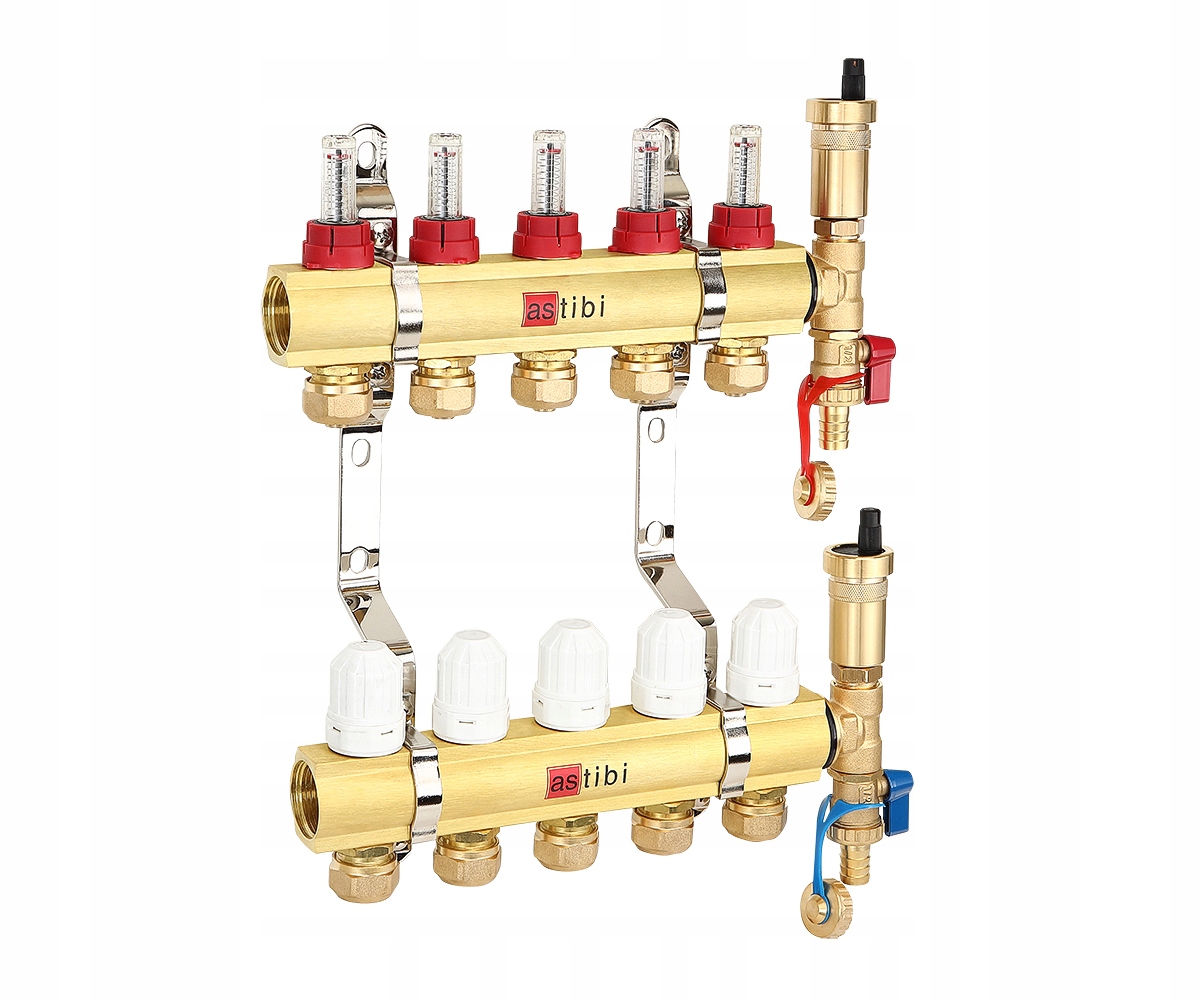

• Розподільник для теплої підлоги UGP 005 H-210 ASTIBI (включаючи: D16 PEX з'єднувачі 3/4x16, вентиляційний та зливний набір)
• Змішувальний набір для теплої підлоги з клапаном ATM566, енергозберігаючим електронним насосом ASTIBI 25-60/130
• Термоелектричний привод EUROSTER T1NC x 5 шт.
• Провідна планка керування опаленням для теплої підлоги EUROSTER T6
• Дротовий програмований терморегулятор EUROSTER 6060

Маніфольд оснащений клапаном ATM 566 зі збільшеною витратою Kvs 2,3 м3/год - завдяки цьому рішенню тепла підлога нагрівається набагато швидше, що призводить до значного зниження витрат на опалення.

Цей тип клапана використовується навіть при чотирнадцятисекційних колекторах.

Більшість колекторів теплої підлоги на ринку оснащені клапаном з витратою 1,6 м3/год.

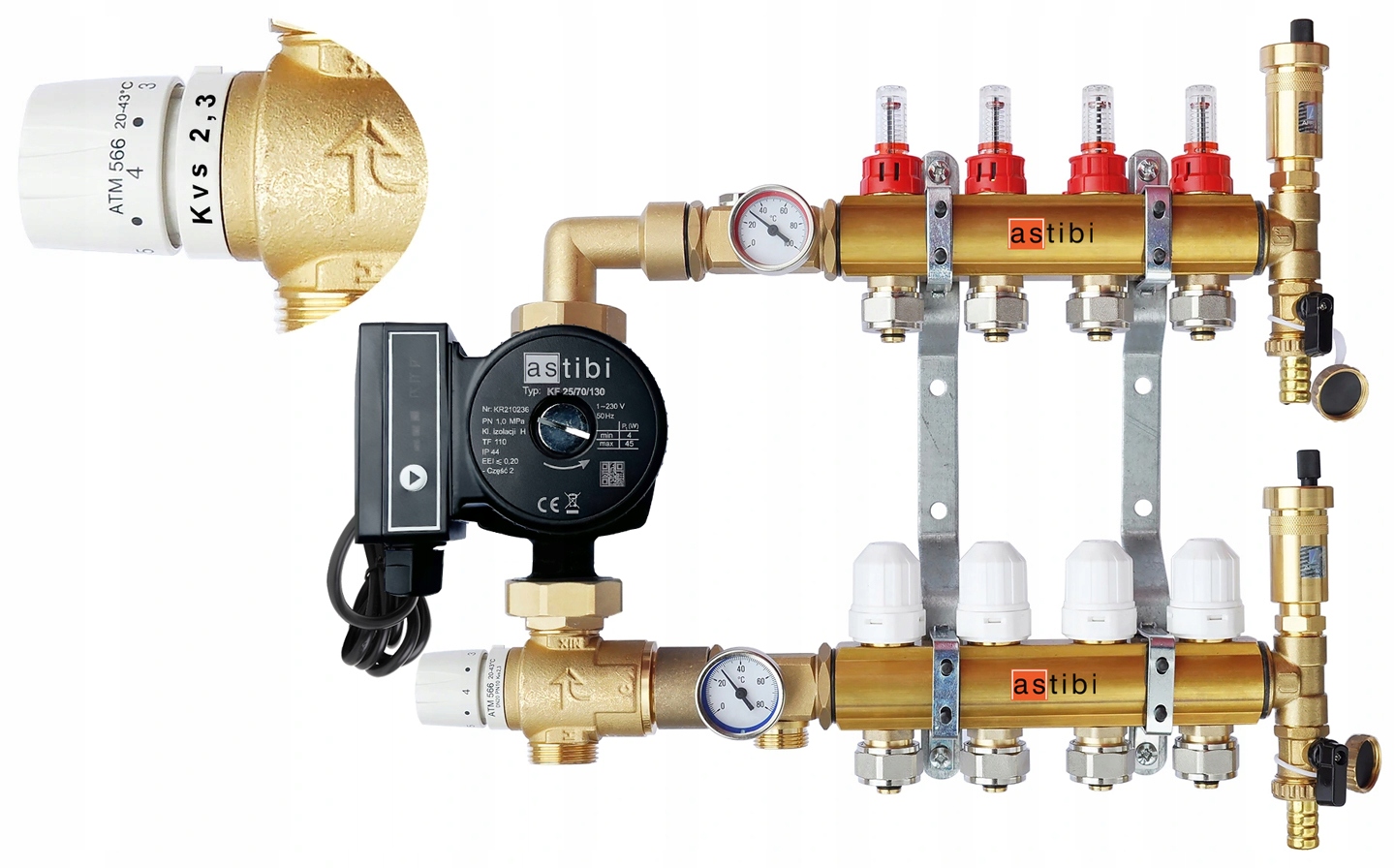

Попередній перегляд фотографії, на якій показано розподільник із чотирма контурами.

Аукціон стосується розподільника з кількістю контурів, указаною в назві аукціону.

В набір входить:

1) Змішувальний набір (елементи нагвинчуються на прокладки)

• триходовий термостатичний змішувальний клапан від AFRISO ATM 566 20÷43°C, Kvs 2,3 м3/год
• дисковий термометр - 2 шт.
• насос високого класу енергозберігаючий ASTIBI 25-60/130 з кабелем живлення
• ущільнювачі

2) Верхня балка (ЛАТУНЬ)

• витратоміри з ніпелем і з'єднувачем PEX 3/4 x 16 (для труби Alu PEX)
• вентиляційний та дренажний блок з вентиляційним отвором AFRISO

3) Нижня балка (ЛАТУНЬ)

• термостатичні вставки зі встановленими термоелектричними приводами зі з’єднувальними кабелями M30x1,5 230V
• ніпелі зі встановленими PEX-з’єднувачами 3/4 x 16 (для алюмінієвих труб PEX)
• вентиляційний отвір і дренаж із вентиляційний отвір AFRISO

4) Набір полірованих монтажних кронштейнів з відстанню 210 мм

ПРОВОДОВИЙ EUROSTER CONTROL:

• Термоелектричні приводи EUROSTER
• Дротова планка керування теплою підлогою для зони 6 EUROSTER T6
• Дротовий програмований терморегулятор EUROSTER 6060

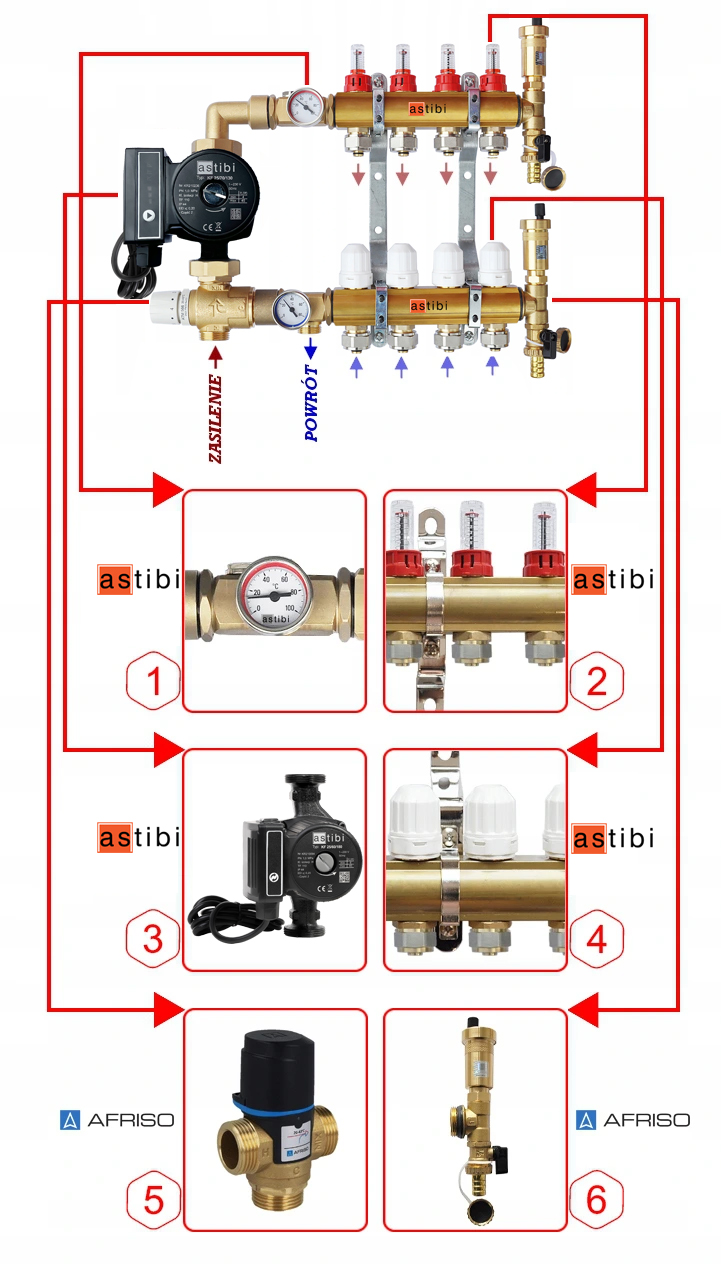

ОПИС НАБОРУ

1. Промінь зі стрілковим термометром. Вставна розетка 1/2" GW, можливість встановлення автоматичного або ручного вентиляційного клапана.

2. Витратомір з ніпелем 3/4" і з'єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16).

3. Енергозберігаючий електронний циркуляційний насос для центрального опалення ASTIBI 25-60/130 з кабелем живлення. 1"

Переваги:

• низьке споживання енергії
• тепловий комфорт
• інтуїтивно зрозумілий експлуатація
• універсальність
• висока ефективність
• надійність

4. Термостатичний клапан з ручкою для ручного регулювання температури середовища в контурі, закінчується ніпелем 3/4" і з'єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16). Клапан адаптований для монтажу актуатор.

Технічні дані актуатора EUROSTER:

• Напруга живлення: 230 В 50 Гц
• Підключення (різьба): M30x1.5
• Тип приводу: NC, нормально закритий
• Енергоспоживання під час роботи: 1,2 Вт
• Максимальний пусковий струм: 300 мА
• Хід штока: 4,5 мм
• Час закриття та відкриття: близько 170 секунд
• Рівень/клас захисту: IP 54, клас захисту II
• Зусилля закриття: 100 Н
• Температура середовища: максимум 100°C
• Температура навколишнього середовища: максимум 60°C
• Температура зберігання: від -25°C до +60°C
• Кабель живлення: ПВХ, 2 x 0,75 мм², довжина 0,8 м
• Вологість: максимум 80%, без конденсації пари

5. Нижня балка з триходовим термостатичним змішувальним клапаном від AFRISO ATM 566 (діапазон налаштування 20÷43°C Kvs. 2,3 м3/год), циферблатний термометр.

6. Вентиляційний і дренажний блок, з надійним автоматичним вентиляційним отвором від AFRISO.

Поточна різьба 3/4".

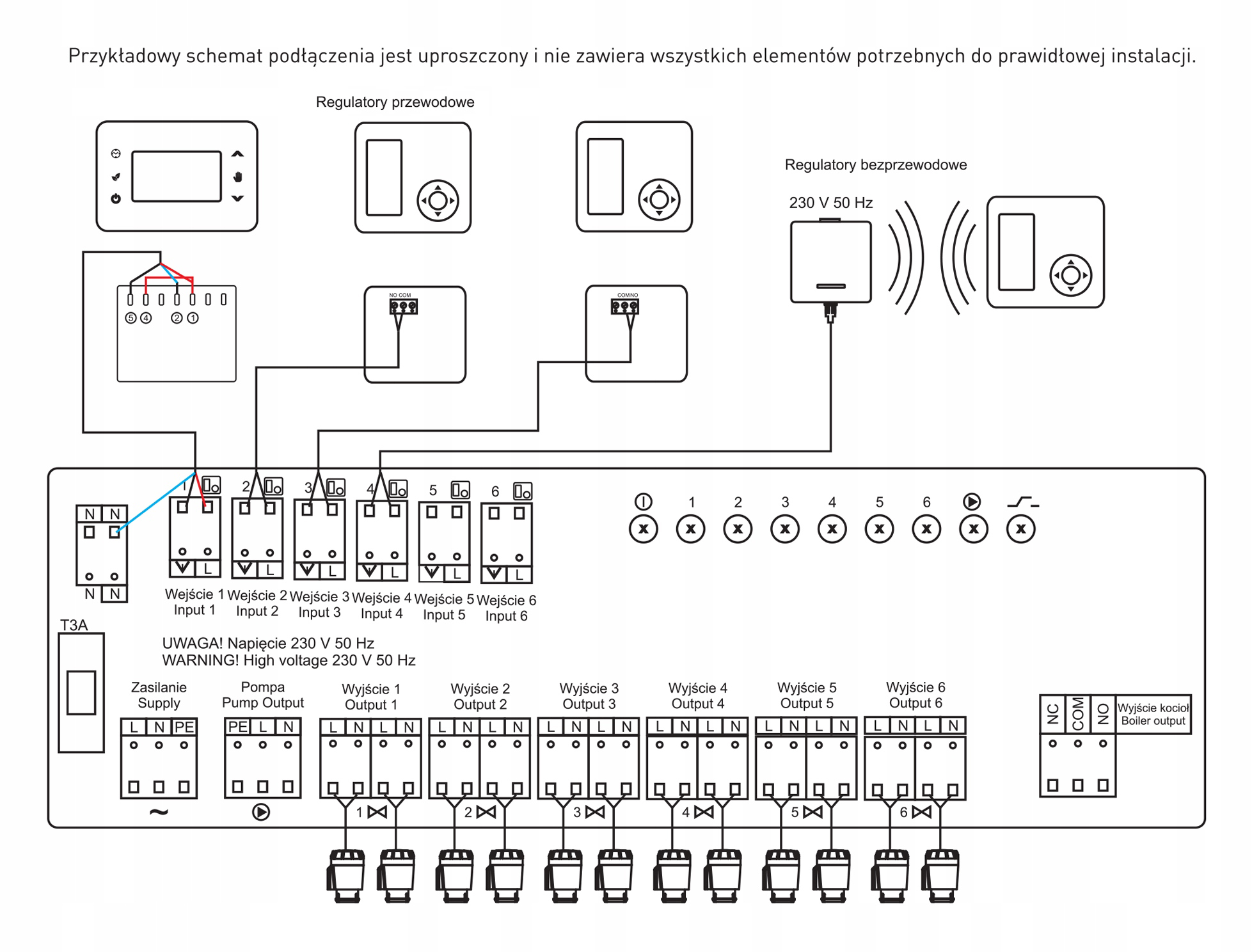

Універсальний дротовий модуль управління розподільниками водяних теплих підлог. Він незалежно керує максимум 24 приводами, встановленими на колекторі, і забезпечує послідовне з’єднання модулів для керування розгалуженою системою опалення EUROSTER T6

ПРОВОДНЕ КЕРУВАННЯ ТЕПЛИМ ПІДЛОГОЮ

Euroster T6 — це універсальний дротовий модуль для керування колекторами установок водяної теплої підлоги. Він незалежно керує максимум 24 приводами, встановленими на підлоговому розподільнику, і має можливість вимкнути котел і циркуляційний насос, якщо всі контури опалення вимкнено. Модуль працює з дротовими кімнатними регуляторами Euroster і нормально закритими (NC) електротермічними приводами з напругою 230 В. Euroster T6 дозволяє послідовне підключення модулів для роботи великої системи опалення.

ОСНОВНІ ФУНКЦІЇ

• Пристрій для керування приводами, встановленими на колекторі водяної теплої підлоги
• Можливість відключити циркуляція котла та насоса, якщо всі контури опалення вимкнені
• Працює з провідними кімнатними регуляторами EUROSTER та нормально закритими електротермічними приводами (NC, живлення 230 В)
• Керування шістьма контурами опалення
• Керування циркуляційним насосом
• Керування котлом (реле перемикання, без напруги)
• Можливість монтажу на DIN рейку, також в електричній шафі
• Можливість з'єднувати модулі послідовно для збільшення потужності системи

Модуль має виходи для управління насосом і котлом і 6 каналів контролер-виконавчик (подвійні роз'єми для приводів). Якщо потрібно більше каналів, можна підключити будь-яку кількість модулів.

ТЕХНІЧНІ ДАНІ

• Керований пристрій: приводи клапанів, насос і котел центрального опалення
• Напруга живлення: 230 В 50 Гц
• Максимальне навантаження (сума): 3 A 230 В 50 Гц
• Максимальне споживання електроенергії: 1,7 Вт
• Візуальна індикація: світлодіоди
• Робоча температура: від +5°C до +40°C
• Температура зберігання: від 0°C до +65°C
• Ступінь захисту:IP 40, захист клас II
• Колір: білий
• Спосіб кріплення: настінний, розпірні болти або DIN-рейка
• Вага модуля з кабелем живлення: 356 г
• Стандарти, схвалення, сертифікати: відповідність директивам EMC та LVD, ROHS

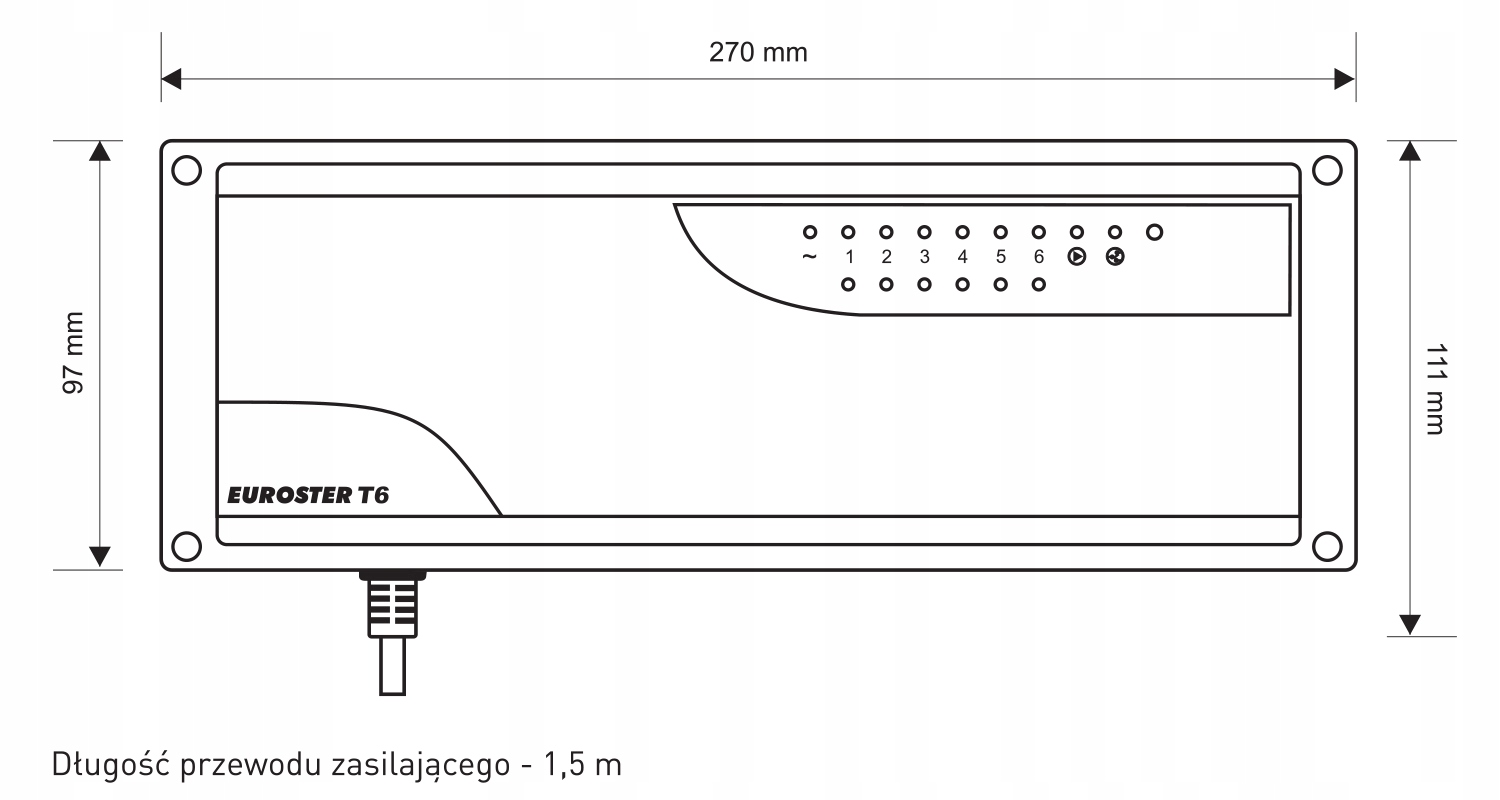

• Розміри: ширина/висота/глибина (мм): 270/97/50

КОМПЛЕКТ КОМПЛЕКТ

• Модуль T6 із кабелем живлення,
• вилки розширення,
• інструкція

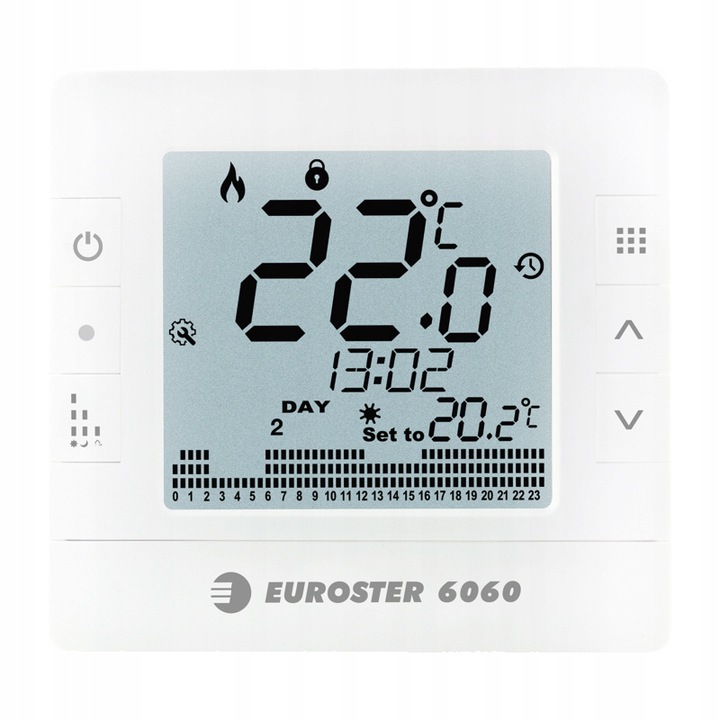

Дротовий програмований терморегулятор із великим екраном, сумісний із газовими котлами центрального опалення. та інші опалювальні прилади EUROSTER 6060

Він має висококласний РК-дисплей з регульованою контрастністю.

ОСНОВНІ ФУНКЦІЇ РЕГУЛЯТОРА

• Три рівні температури: комфортний, економний, знижений (поза домом)
• Великий, чіткий РК-дисплей з підсвічуванням
• Діапазон програмування з точністю до 0,5 годину
• Ряд корисних функцій: тимчасова установка температури, функція блокування клавіатури, постійна температура, режим відпустки, індикація розрядження батареї
• Зчитування температури з точністю до 0,1°C
• Можливість відключити регулятор після опалювального сезону з увімкненою температурою антифризу
• Корекція індикації температури
• Регулювання контрасту дисплей
• 24-годинний годинник
• Вхід для підключення віконного контакту (функція провітрювання) з можливістю вибору активного стану (NC/NO)

ТЕХНІЧНІ ДАНІ

• Керований пристрій: системи опалення
• Напруга живлення: 3 В - 2 лужні батареї типу АА
• Максимальне навантаження: 10 (3,5) A 250 В 50 Гц
• Вихід регулятора: реле, без напруги, SPDT
• Діапазон вимірювання температури: від 0°C до +50°C
• Діапазон регулювання температури: від 0°C до +35°C
• Точність регулювання температури: 0,2°C
• Точність індикації температури: 0,1°C
• Діапазон гістерезису: 0,2/0,4/0,5/0,6/0,8/1,0°C, налаштування за замовчуванням 0,5°C
• Візуальна індикація: РК-дисплей з підсвічуванням
• Робоча температура: від +5°C до +45°C
• Зберігання температура: від 10°C до + 60°C
• Ступінь захисту: IP 20
• Колір: білий
• Спосіб кріплення: настінний, розпірні болти
• Вага контролера без батарей: 195 г
• Стандарти, допуски, сертифікати: відповідність директивам EMC, LVD, RoHS
• Клас регулятора температури: I
• Частка в енергоефективності: 1%

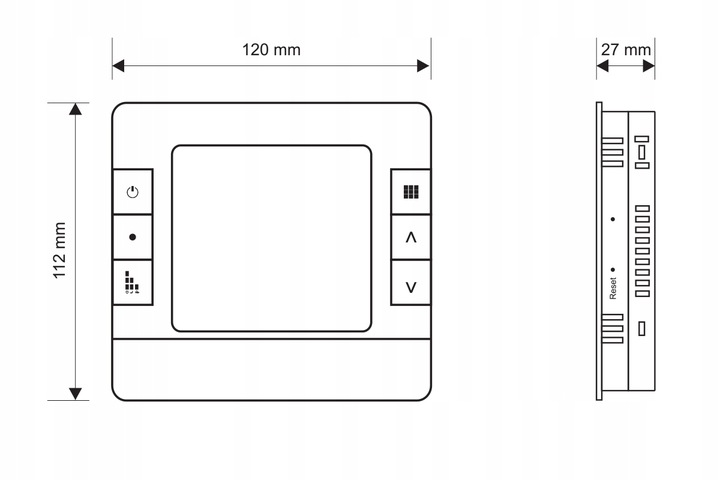

• Розміри: ширина/висота/глибина (мм): 120/112/27

SET ЗМІСТ

• Регулятор температури Euroster 6060,
• контакти розширення,
• батареї,
• посібник користувача з гарантією

У НАШИХ ДИСТРИБ'ЮТОРАХ МИ ВИКОРИСТОВУЄМО ЛИШЕ БРЕНДОВАНІ АКСЕСУАРИ, ВИРОБЛЕНІ В ЄС

Набори упаковані в оригінальну упаковку, ретельно захищену від пошкоджень.
