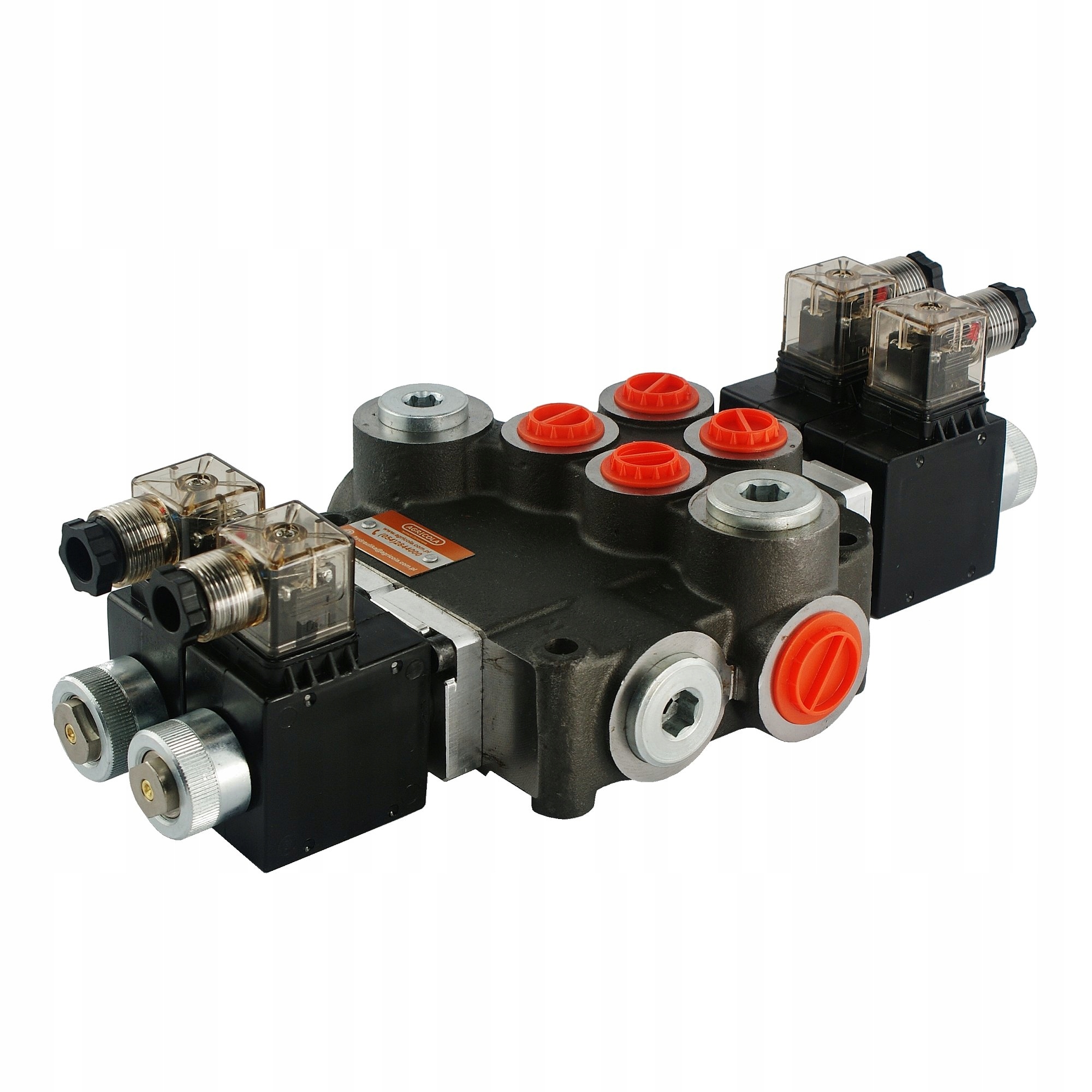

2-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК Z80

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 12В

Виробництво:

Оригінальний продукт торгової марки Badestnost Болгарія, символ виробника: 02Z80 A ES3 12VDC G; символ: 1.10.50.020.1

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широко зрозумілій промисловості.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, HDS навантажувачі, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Технічні дані:

Набір електричних розеток у комплекті.

Рекомендована витрата масла в системі: 0 - 80 л/хв.

Приклад керування: дві подвійної дії циліндри.

Можливість послідовного підключення до існуючої системи (необхідна гільза). тиск).

Керування:

Обидва повзунки мають три позиції (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відключення живлення. Коли повзунок знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзунка:

• Положення 0 нейтраль (припинено живлення обох котушок) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (подача живлення лише на першу котушку), шток поршня приводу висувається.
• Робоче положення 2 (живлення лише на другу котушку), шток поршня приводу втягується.

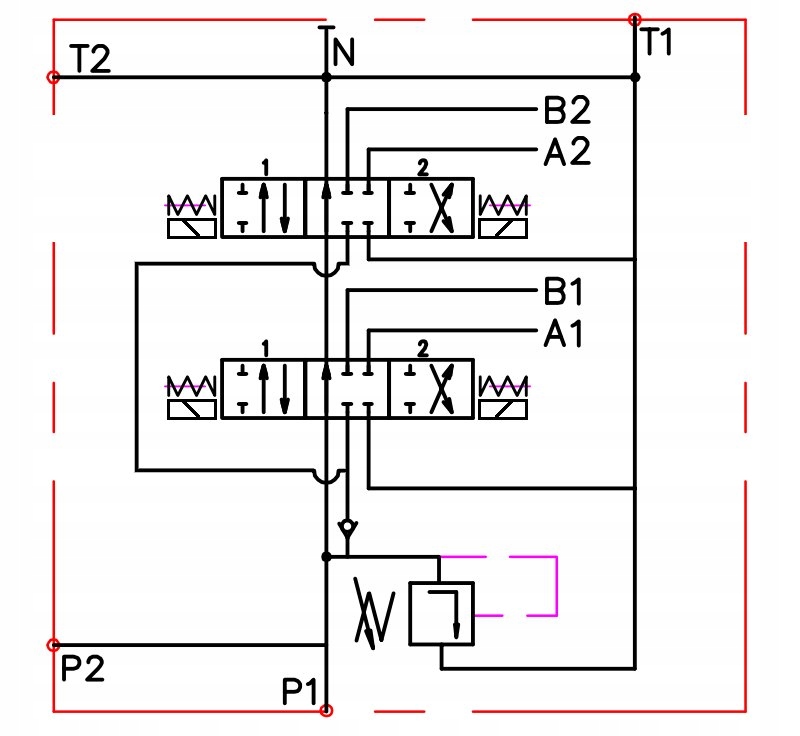

З правого боку гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 12 В

Електричні вилки мають діоди, які світяться, коли струм подається на котушку.

Підключення:

• Живлення від насоса (P1, P2): BSP 1/2'' внутрішня різьба
• Повернення до бака (T1, T2): різьба внутрішній BSP 3/4''
• Секції (A1, A2, B1, B2): BSP 1/2'' внутрішня різьба
• Послідовне з’єднання (N): BSP 3/4'' внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати:

180 бар при 20 л/хв

190 бар при 40 л/хв

200 бар при 60 л/хв

210 бар при 80 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Рекомендується перевірити та встановити відповідний тиск перед запуском.

Можливість самостійного регулювання, зміна повного оберту на 30 бар.

Типи оливи, рекомендовані AGRICOLA:

• Рідша, високоякісна олива: LOTOS AGROL BOXOL 26
• .

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
