РОЗПОДІЛЬНИК14 ТЕПЛОЇ ПІДЛОГИ ДЛЯ ПІДЛОГИ

Предметом аукціону є:

КОМПЛЕКТ ПІДЛОГИ 14 КОНТУРІВ З ВСТАНОВЛЕНИМИ ТЕРМОЕЛЕКТРИЧНИМИ ПРИВОДАМИ ТА КОНТРОЛЕМ EUROSTER

• Розподільник теплої підлоги UGP 014 H-210 ASTIBI (включаючи: D16 PEX з'єднувачі 3/4x16, вентиляційний отвір і дренажний набір)
• Змішувальний набір для теплої підлоги з клапаном ATM566, енергозберігаючим електронним насосом ASTIBI 25-60/130
• Термоелектричний привод EUROSTER T1NC x 14 шт.
• Дротова панель керування EUROSTER T6 для підлоги опалення
• Дротовий програмований терморегулятор EUROSTER 6060

Колектор оснащений клапаном ATM 566 зі збільшеною витратою Kvs 2,3 м3/год - завдяки цьому рішенню тепла підлога нагрівається набагато швидше, що призводить до значного зниження витрат на опалення.

Цей тип клапана використовується навіть з колекторами з чотирнадцяти секцій.

Більшість колекторів теплої підлоги на ринку оснащені клапаном з витратою 1,6 м3/год.

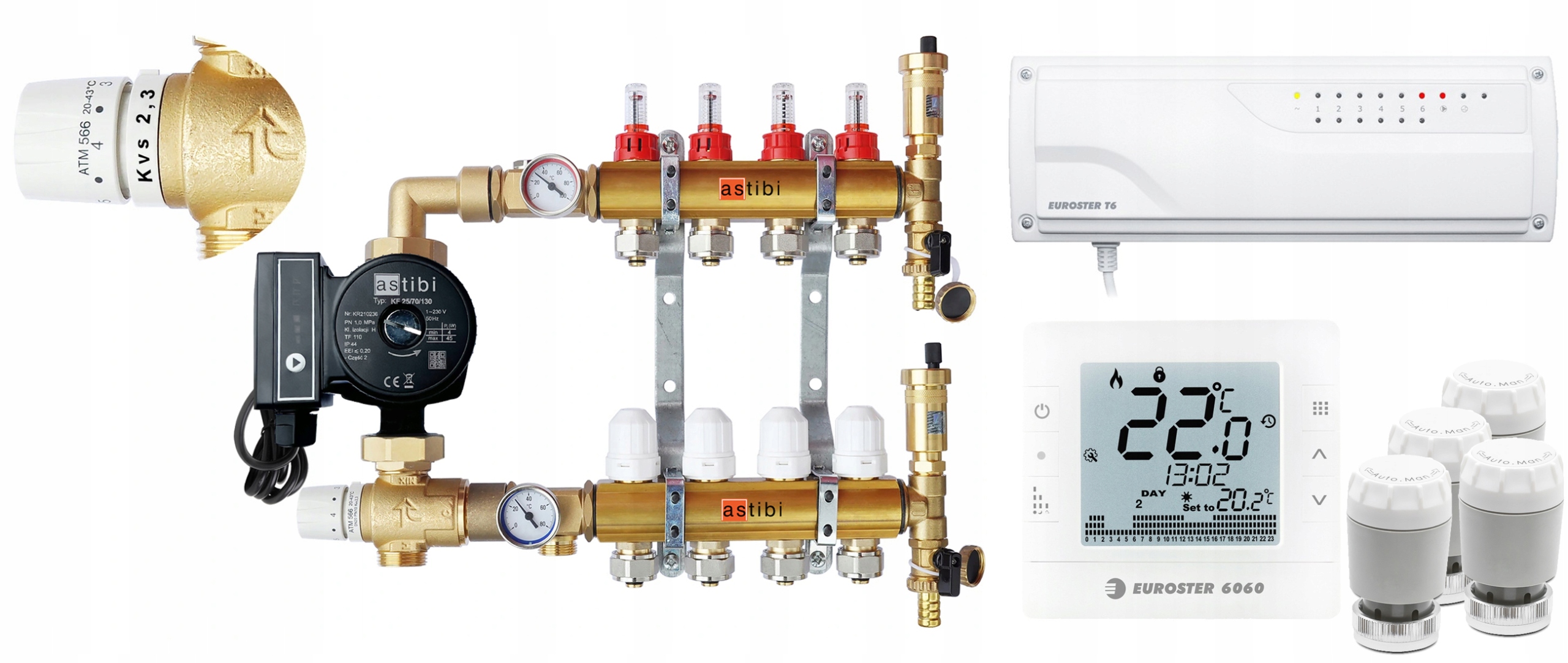

Попередній перегляд фотографії, на якій показано чотириконтурний розподільник.

Аукціон стосується дистриб’ютора, кількість схем якого вказана в назві аукціону.

В набір входить:

1) Змішувальний набір (елементи нагвинчуються на прокладки)

• триходовий термостатичний змішувальний клапан від AFRISO ATM 566 20÷43°C, Kvs 2,3 м3/год
• дисковий термометр - 2 шт.
• насос високого класу енергозберігаючий ASTIBI 25-60/130 з кабелем живлення
• ущільнювачі

2) Верхня балка (ЛАТУНЬ)

• витратоміри з ніпелем і з'єднувачем PEX 3/4 x 16 (для труби Alu PEX)
• вентиляційний та дренажний блок з вентиляційним отвором AFRISO

3) Нижня балка (ЛАТУНЬ)

• термостатичні вставки зі встановленими термоелектричними приводами зі з’єднувальними кабелями M30x1,5 230V
• ніпелі зі встановленими PEX-з’єднувачами 3/4 x 16 (для алюмінієвих труб PEX)
• вентиляційний отвір і дренаж із вентиляційний отвір AFRISO

4) Набір полірованих монтажних кронштейнів з відстанню 210 мм

ПРОВОДОВИЙ EUROSTER CONTROL:

• Термоелектричні приводи EUROSTER
• Дротова планка керування теплою підлогою для зони 6 EUROSTER T6
• Дротовий програмований терморегулятор EUROSTER 6060

ОПИС НАБОРУ

1. Промінь зі стрілковим термометром. Вставна розетка 1/2" GW, можливість встановлення автоматичного або ручного вентиляційного клапана.

2. Витратомір з ніпелем 3/4" і з'єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16).

3. Енергозберігаючий електронний циркуляційний насос для центрального опалення ASTIBI 25-60/130 з кабелем живлення. 1"

Переваги:

• низьке споживання енергії
• тепловий комфорт
• інтуїтивно зрозумілий експлуатація
• універсальність
• висока ефективність
• надійність

4. Термостатичний клапан з ручкою для ручного регулювання температури середовища в контурі, закінчується ніпелем 3/4" і з'єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16). Клапан адаптований для монтажу актуатор.

Технічні дані актуатора EUROSTER:

• Напруга живлення: 230 В 50 Гц
• Підключення (різьба): M30x1.5
• Тип приводу: NC, нормально закритий
• Енергоспоживання під час роботи: 1,2 Вт
• Максимальний пусковий струм: 300 мА
• Хід штока: 4,5 мм
• Час закриття та відкриття: близько 170 секунд
• Рівень/клас захисту: IP 54, клас захисту II
• Зусилля закриття: 100 Н
• Температура середовища: максимум 100°C
• Температура навколишнього середовища: максимум 60°C
• Температура зберігання: від -25°C до +60°C
• Кабель живлення: ПВХ, 2 x 0,75 мм², довжина 0,8 м
• Вологість: максимум 80%, без конденсації пари

5. Нижня балка з триходовим термостатичним змішувальним клапаном від AFRISO ATM 566 (діапазон налаштування 20÷43°C Kvs. 2,3 м3/год), циферблатний термометр.

6. Вентиляційний і дренажний блок, з надійним автоматичним вентиляційним отвором від AFRISO.

Поточна різьба 3/4".

Універсальний дротовий модуль управління розподільниками водяних теплих підлог. Він незалежно керує максимум 24 приводами, встановленими на колекторі, і забезпечує послідовне з’єднання модулів для керування розгалуженою системою опалення EUROSTER T6

ПРОВОДНЕ КЕРУВАННЯ ТЕПЛИМ ПІДЛОГОЮ

Euroster T6 — це універсальний дротовий модуль для керування колекторами установок водяної теплої підлоги. Він незалежно керує максимум 24 приводами, встановленими на підлоговому розподільнику, і має можливість вимкнути котел і циркуляційний насос, якщо всі контури опалення вимкнено. Модуль працює з дротовими кімнатними регуляторами Euroster і нормально закритими (NC) електротермічними приводами з напругою 230 В. Euroster T6 дозволяє послідовне підключення модулів для роботи великої системи опалення.

ОСНОВНІ ФУНКЦІЇ

• Пристрій для керування приводами, встановленими на колекторі водяної теплої підлоги
• Можливість відключити циркуляція котла та насоса, якщо всі контури опалення вимкнені
• Працює з провідними кімнатними регуляторами EUROSTER та нормально закритими електротермічними приводами (NC, живлення 230 В)
• Керування шістьма контурами опалення
• Керування циркуляційним насосом
• Керування котлом (реле перемикання, без напруги)
• Можливість монтажу на DIN рейку, також в електричній шафі
• Можливість з'єднувати модулі послідовно для збільшення потужності системи

Модуль має виходи для управління насосом і котлом і 6 каналів контролер-виконавчик (подвійні роз'єми для приводів). Якщо потрібно більше каналів, можна підключити будь-яку кількість модулів.

ТЕХНІЧНІ ДАНІ

• Керований пристрій: приводи клапанів, насос і котел центрального опалення
• Напруга живлення: 230 В 50 Гц
• Максимальне навантаження (сума): 3 A 230 В 50 Гц
• Максимальне споживання електроенергії: 1,7 Вт
• Візуальна індикація: світлодіоди
• Робоча температура: від +5°C до +40°C
• Температура зберігання: від 0°C до +65°C
• Ступінь захисту:IP 40, захист клас II
• Колір: білий
• Спосіб кріплення: настінний, розпірні болти або DIN-рейка
• Вага модуля з кабелем живлення: 356 г
• Стандарти, схвалення, сертифікати: відповідність директивам EMC та LVD, ROHS
• Розміри: ширина/висота/глибина (мм): 270/97/50

КОМПЛЕКТ КОМПЛЕКТ

• Модуль T6 із кабелем живлення,
• вилки розширення,
• інструкція

Дротовий програмований терморегулятор із великим екраном, сумісний із газовими котлами центрального опалення. та інші опалювальні прилади EUROSTER 6060

Він має висококласний РК-дисплей з регульованою контрастністю.

ОСНОВНІ ФУНКЦІЇ РЕГУЛЯТОРА

• Три рівні температури: комфортний, економний, знижений (поза домом)
• Великий, чіткий РК-дисплей з підсвічуванням
• Діапазон програмування з точністю до 0,5 годину
• Ряд корисних функцій: тимчасова установка температури, функція блокування клавіатури, постійна температура, режим відпустки, індикація розрядження батареї
• Зчитування температури з точністю до 0,1°C
• Можливість відключити регулятор після опалювального сезону з увімкненою температурою антифризу
• Корекція індикації температури
• Регулювання контрасту дисплей
• 24-годинний годинник
• Вхід для підключення віконного контакту (функція провітрювання) з можливістю вибору активного стану (NC/NO)

ТЕХНІЧНІ ДАНІ

• Керований пристрій: системи опалення
• Напруга живлення: 3 В - 2 лужні батареї типу АА
• Максимальне навантаження: 10 (3,5) A 250 В 50 Гц
• Вихід регулятора: реле, без напруги, SPDT
• Діапазон вимірювання температури: від 0°C до +50°C
• Діапазон регулювання температури: від 0°C до +35°C
• Точність регулювання температури: 0,2°C
• Точність індикації температури: 0,1°C
• Діапазон гістерезису: 0,2/0,4/0,5/0,6/0,8/1,0°C, налаштування за замовчуванням 0,5°C
• Візуальна індикація: РК-дисплей з підсвічуванням
• Робоча температура: від +5°C до +45°C
• Зберігання температура: від 10°C до + 60°C
• Ступінь захисту: IP 20
• Колір: білий
• Спосіб кріплення: настінний, розпірні болти
• Вага контролера без батарей: 195 г
• Стандарти, допуски, сертифікати: відповідність директивам EMC, LVD, RoHS
• Клас регулятора температури: I
• Частка в енергоефективності: 1%
• Розміри: ширина/висота/глибина (мм): 120/112/27

SET ЗМІСТ

• Регулятор температури Euroster 6060,
• контакти розширення,
• батареї,
• посібник користувача з гарантією

У НАШИХ ДИСТРИБ'ЮТОРАХ МИ ВИКОРИСТОВУЄМО ЛИШЕ БРЕНДОВАНІ АКСЕСУАРИ, ВИРОБЛЕНІ В ЄС

Набори упаковані в оригінальну упаковку, ретельно захищену від пошкоджень.
