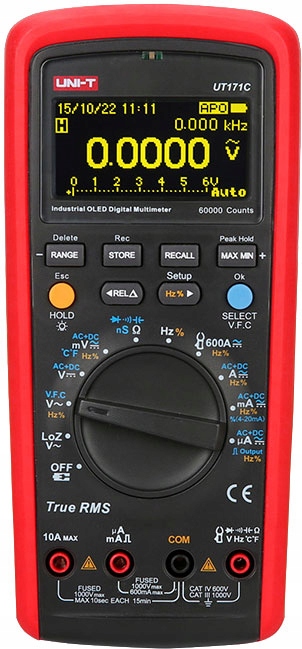

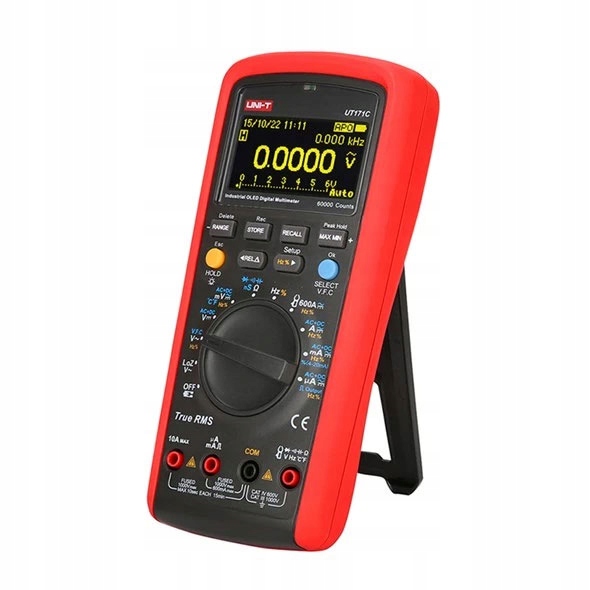

Промисловий універсальний вимірювальний прилад UT171C True RMS

Мультиметри серії UT171 — це ручні мультиметри з автоматичним і ручним перемиканням діапазонів і роздільною здатністю 4 5/6 цифр. Апарати відносяться до вищого середнього класу, відрізняються якістю виготовлення і надійністю, а також підходять для промислового використання. Вони можуть вимірювати змінну/постійну напругу та струми, опір, перевірку діодів, перевірку провідності, ємність, частоту, коефіцієнт заповнення, температуру, 4-20 мА струмової петлі, провідність, VFC, NCV. Вимірювальні прилади дозволяють зберігати дані та підключатися через USB з оптичним розділенням або через Bluetooth

Мультиметр UNI-T UT171C є найкращим пристроєм у серії UT171.

На відміну від UT171A, пропонований вимірювач UT171C має більш високий діапазон вимірювання опору та ємності, а також вимірює провідність (пропускна здатність - зворотний опір). Тип дисплея - OLED з точковою матрицею. Діапазон відображення становить ±60000 для напруг, струмів і частот і ±6000 для вимірювань ємності. Дисплей містить аналогову гістограму з 31 частини. Частота оновлення 4-5 разів на секунду. Запобіжники захищені трубчастими запобіжниками (діапазон запобіжників 10A FF 10A H / 1000 В (10 x 38 мм); діапазон запобіжників мА / мкА FF 800 мA H / 600 В (6 x 32 мм)). Пристрій може перевіряти власні запобіжники (не відкриваючи пристрій). Мультиметр UT-171C живиться від літієвої батареї 7,4 В/1800 мАг. Діапазон вимірювання можна вибрати автоматично або вручну. Набір містить тестові щупи з наконечниками категорій безпеки CAT III 1000 В і CAT IV 600 В.

Промислові цифрові мультиметри зі справжнім середньоквадратичним значенням серії UT171

Серія UT171 — це промислові мультиметри, які використовуються професіоналами. Його вбудований прямокутний вихідний сигнал корисний для усунення несправностей промислових сигналів керування. Його функцію LoZ (ACV) можна використовувати для визначення залишкової (привидової) напруги у великих конденсаторах. OLED-дисплей UT171C ідеально підходить для роботи при низьких температурах до -30°C.

Технічні дані:

• Цифровий мультиметр промислового класу UT171 виробництва Unit
• повністю відповідає стандарту IEC/EN61010-1, має подвійну ізоляцію
• класифікується як CAT III 1000V внутрішня ел.
• класифікується як CAT IV 600V зовнішня ел. інсталяція (елементи безпеки, початок внутрішньої інсталяції)
• максимальна індикація на дисплеї становить 60000

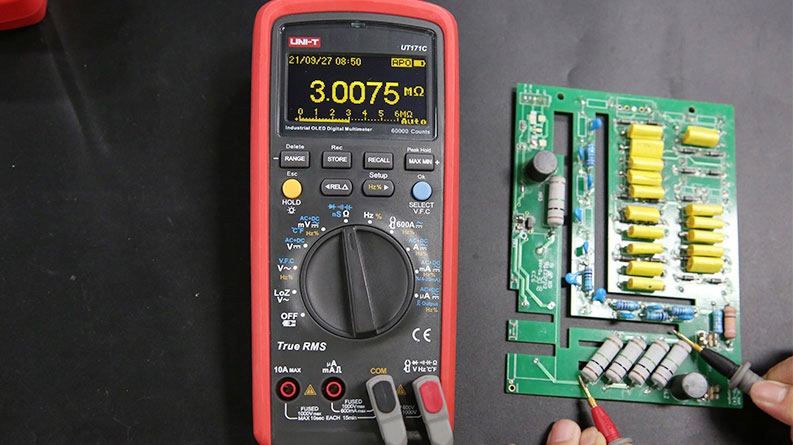

  Інверсійний OLED-дисплей із точковою матрицею

• відображення вимірювання частоти 60000
• відображення вимірювання ємності 6000
• частота оновлення для більшості вимірювань 4 ~ 5 разів на секунду

• автоматичні або ручні налаштування діапазонів
• Діапазон вимірювання напруги змінного струму: 600 мВ / 1000 В
• Діапазон вимірювання струму змінного струму: 600 мкА / 10 А
• Діапазон вимірювання напруги постійного струму: 600 мВ / 1000 В
• Діапазон вимірювання струму постійного струму: 600 мкА / 10 A
• діапазони вимірювання струму за допомогою кліщів 60 і 600 А
• діапазони вимірювання опору: 600 Ом / 60 МОм
• діапазони вимірювання ємності: 60,00 нФ / 60,00 мФ
• діапазон вимірювання від: 60 Гц до 10 МГц
• генератор прямокутного сигналу від 0,5 Гц до 4800 Гц
• діапазон вимірювання коефіцієнта заповнення: від 1,0% до 99%
• робочий цикл діапазону вимірювання: від 100,0 мс до 0,100 мкс
• провідність діапазону вимірювання: 60 нс
• діапазон вимірювання температури: -40°C ~ 1000°C

  (з термопарою K-типу нікель-хром-нікель-кремній у комплекті лише до + 230°C)

• висока точність
• аналогова шкала Bargraph, 31 ділення
• TRMS, вимірювання ефективної напруги та струму
• під час вимірювання напруги змінного струму відображення частоти або заповнення напруги можна виміряти на додатковому дисплеї
• на додатковому дисплеї також можна виміряти компонент змінного струму, встановлений на напрузі постійного струму
• реєстрація 1000 значень
• режим відносного вимірювання
• МАКСИМАЛЬНЕ вимірювання максимальних і мінімальних пікових значень із відповіддю 1 мс
• індикація поганої проводки
• індикація низького заряду батареї
• автоматичне вимкнення (перехід у режим сну під час простою)
• захист від перевантаження для входів напруги
• захист від перенапруги за допомогою швидких запобіжників
• вхід імпедансу 10 МОм

• Безконтактне визначення напруги NCV без перевірки зондом
• тестування діодів і напівпровідникових переходів з напругою від 0 до 3В
• живлення від літій-іонної батареї 7,4 В/1800 мА·год

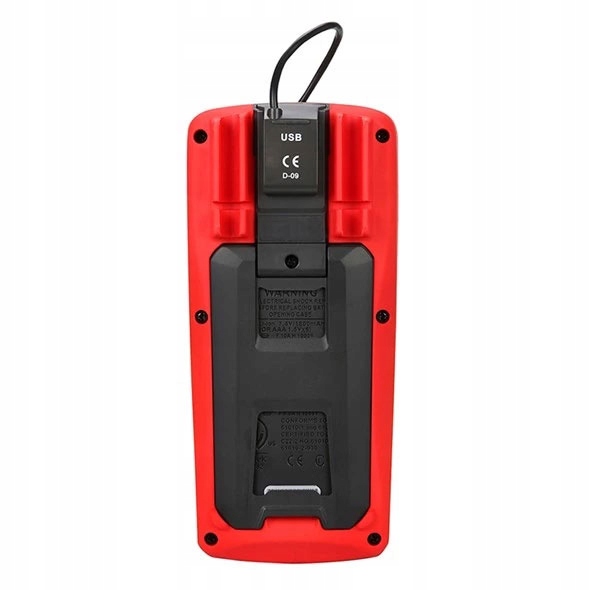

• USB-кабель із конвертером у комплекті, програмне забезпечення для завантаження з веб-сайту виробника:
• опціональна можливість придбання Bluetooth-адаптер UT-D08
• Джерело живлення DC 10 В / 500 мА з аксесуарами в комплекті
• також можливе вимірювання в електромагнітному полі 1 В/м з додатковою похибкою 5%

(точність визначена при 23°C ±5°C і відносній вологості менше або дорівнює 75%)

- Вимірювання напруги постійного струму (імпеданс) вхід 10 МОм) :

(діапазон / роздільна здатність / точність)

600,00 мВ / 10 мкВ / ± 0,025% + 5

6,0000 В / 0,1 мВ / ± 0,025 % + 5

60 000 В / 1 мВ / ± 0,025 % + 5

600,00 В / 10 мВ / ± 0,03 % + 5 1000,0 В / 100 мВ /

± 0,03% + 5

- Вимірювання напруги змінного струму (вхідний опір становить 10 МОм, від 45 Гц до 1 кГц):

(діапазон / роздільна здатність / точність)

600,00 мВ / 10 мкВ / ± 0,4% + 40

6,0000 В / 0,1 мВ / ± 0,025 % + 5

60 000 В / 1 мВ / ± 0,025 % + 5

600,00 В / 10 мВ / ± 0,03% + 5

1000,0 В / 100 мВ / ± 0,03% + 5

LoZ 100,0 В / 0,1 В / ± 2,0 % + 10

VFC 600 В/1000 В / 0,01 В/0,1 В / ± 2,0 % + 10

- Вимірювання постійного струму:

(діапазон / роздільна здатність / точність)

600,0 мкА / 0,01 мкА / ± 0,25% + 20

6000,0 мА / 0,1 мкА / ± 0,25 % + 2

60 000 мА / 1 мкА / ± 0,7 % + 2600,0 мА / 10 мкА

/ ± 0,15% + 2

6000 А / 0,1 мА / ± 0,5% + 3

10 000 А / 1 мА / ± 0,5% + 2

% (4-20 мА) / 0,01% / ± 0,5% + 2

- Вимірювання змінного струму (від 45 Гц до 1 кГц):

(діапазон / роздільна здатність / точність)

600,00 мкА / 0,01 мкА / ± 0,75% + 20

6000,0 мкА / 0,1 мкА / ± 0,75% + 20

60 000 мА / 1 мкА / ± 0,75% + 20 600 000 мА / 10

мкА / ± 0,75% + 20

6,0000 А / 0,1 мА / ± 1,5 % + 20

10,000 А / 1 м А / ± 1,5 % + 5

- Вимірювання постійного струму за допомогою струмових кліщів:

діапазон 60 А (при 10 мВ/А) / роздільна здатність 0,001 А / точність ± (1,0% + 30)

діапазон 600 А (при 1 мВ/А) / роздільна здатність 0,01 А / точність ±(1,0% + 30)

- Вимірювання струму змінного струму за допомогою струмових кліщів:

діапазон 60A (при 10mV/A) / роздільна здатність 0,001A / точність ±(1,2% + 30)

діапазон 600A (при 1mV/A) / роздільна здатність 0,01A / точність ±(1,2% + 30)

- Вимірювання опору та провідності:

(діапазон / роздільна здатність / точність)

600,00 Ом / 0,01 Ом / ± 0,05 % + 10

6,0000 кОм / 0,1 Ом / ± 0,05 % + 2

60 000 кОм / 1 Ом / ± 0,05 % + 2

600,00 кОм / 10 Ом / ± 0,05 % + 2

6,0000 МОм / 100 Ом / ± 0,15% + 5

60 000 МОм / 1 кОм / ± 3% + 2

60,00 нс / 0,01 нс / ± 1% + 10 (S = одиниця Сименса)

- Вимірювання ємності:

(діапазон / роздільна здатність / точність)

6000 нФ / 1 пФ / ± 3,0% + 30

60,00 нФ до 600,0 мкФ / 10 пФ до 100 нФ / ± 2,5 % + 5

6000 мФ до 60,00 мФ / 1 мкФ до 10 мкФ / ± 10%

- Вимірювання частоти, робочого циклу та періоду:

(діапазон/роздільна здатність/точність)

60 000 Гц до 10 000 МГц / 0,0001 Гц до 0,001 МГц / ± 0,01 % + 5

0,1 % до 99,9 % / 0,1 % / ± 3,0 % + 40

100,0 мс до 0,100 мкс / 0,1 мс до 0,001 мкс / ± 0,1 % + 5

- Генератор прямокутного сигналу:

Частота від 0,5 Гц до 4800 Гц / 0,1 Гц є рівнем / точністю ± 0,01 % + 5

Коефіцієнт заповнення від 0% до 100% / 0,1 % є рівнем градації / точністю ± 0,5 %

Амплітуда / 0,8 Вп / точність ± 0,2 Вп

- Тип дисплея інвертований, OLED з точковою матрицею

- Частота дискретизації: від 4 до 5 / секунду

- Кількість цифр: 60000

- Аналогова лінія: 31 сегмент

- Джерело живлення: літій-іонний акумулятор 7,4 В / 1800 мАг

- запобіжник 10A з запобіжником FF 10A H / 1000V (10 x 38 мм)

- запобіжник mA / µA запобіжник FF 800mA H / 1000V (6 x 32 мм)

- розміри пристрою: 206 x 95 x 53 мм

- робоча температура: 0°C до 40°C

- робоча відносна вологість від 0°C до 30°C менше або дорівнює 75%, при 30°C до 40°C менше або дорівнює 50%

- температура зберігання: - 10°C до 50°C

- пристрій відповідає таким стандартам:

cETLus, CAT III 1000 В, CAT IV 600 В, подвійна ізоляція, захист від перевантаження понад 1000 В

EN 61326-1:2013; EN 61326-2-2: 2013

EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012

Відповідає стандартам UL STD.: 61010-1, 61010-2-030

Сертифікат CSA STD. C22.2 № 61010-1, 61010-2-030, 61010-2-033

у набір входить:

• Мультиметр UT171C з футляром для зберігання
• LiIon 7.4V / 1800mAh акумулятор - в приладі
• запобіжник F1: FF 800mA H 1000V (6 x 32mm) - в приладі
• запобіжник F2: FF 10A H 1000V (10 х 38мм) - в прилад
• Кабель USB з опто-ел. перетворювач
• Термопара типу K (нікель-хром-нікель-кремній) до + 230°C)
• вимірювальні дроти з клемами CAT III 1000 В, CAT IV 600 В
• Джерело живлення DC 10 В / 500 мА з аксесуарами
