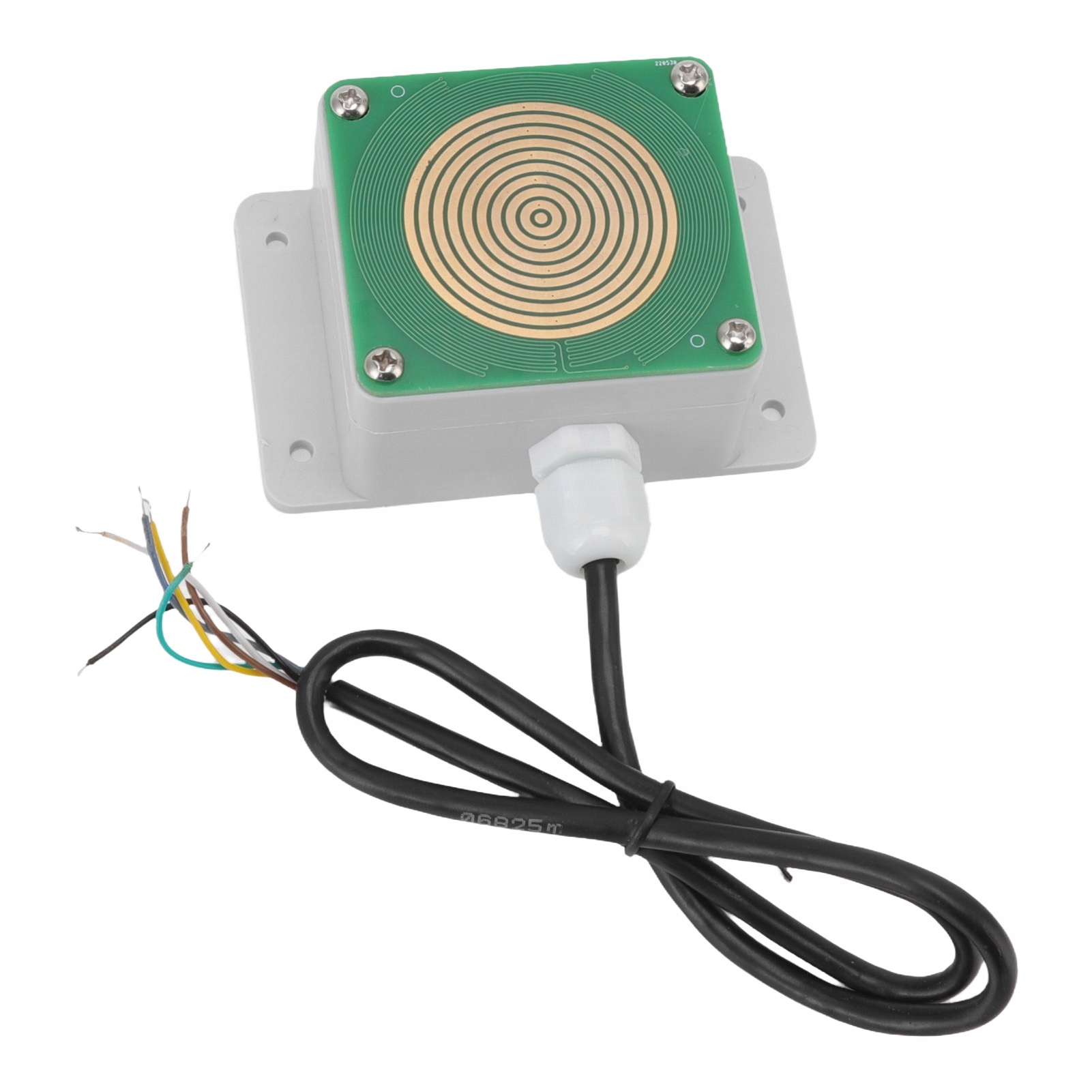

Вихід реле датчика дощу та снігу 485 RF датчик вітру

Функція:

1. Вимірюйте, чи: Датчик дощу та снігу – це якісний вимірювальний пристрій, який використовується для вимірювання того, чи йде дощ або сніг надворі чи на природі.

2. Безпечний і чутливий: датчик дощу і снігу безпечний, надійний, красивий і простий в установці. Чутливість датчика можна регулювати, що забезпечує більшу гнучкість використання.

3. Технологія вимірювання змінного струму: унікальна технологія вимірювання змінного струму запобігає реакції окислення чутливої ​​пластини та забезпечує довгострокову чутливість.

4. Автоматичне нагрівання. Функцію автоматичного нагрівання можна використовувати для виявлення снігу, щоб запобігти замерзанню та конденсації, коли температура протягом тривалого часу нижче 0 ℃ і висока вологість.

5. Діапазон температур нагріву: температуру під час нагрівання слід суворо контролювати в межах 40°C (значення за замовчуванням), щоб запобігти надмірному окисленню, спричиненому сухим спалюванням, і подовжити термін служби.

6. Час спрацьовування тривоги та затримка скидання: Час спрацьовування вимірювання дощу та снігу менше або дорівнює 0,5 с. Щоб уникнути частих тривог у полі, можна встановити затримку нагадування та скидання.

7. Рівень захисту IP68: передавач дощу та снігу має рівень захисту IP68 і може працювати на вулиці тривалий час.

Технічні характеристики:

• Тип елемента: Датчик дощу та снігу
• Матеріал: пластик
• Колір: як на зображенні
• Вага: прибл. 153 г / 5,4 унції
• Джерело живлення: 10 ~ 30 В постійного струму
• Звичайна робоча потужність: 0,4 Вт
• Середовище зберігання: -40℃ ~ 80℃
• Вихідний сигнал: 485
• Конфігурація параметрів реле: налаштування програмного забезпечення
• Адреса за замовчуванням: 01
• Код функції підтримки: 03, 06
• Максимальна температура нагріву: 40 ℃ (за замовчуванням)
• Вихідне реле з навантажувальною здатністю: 250 В змінного струму 1 A, 30 В постійного струму 1 A

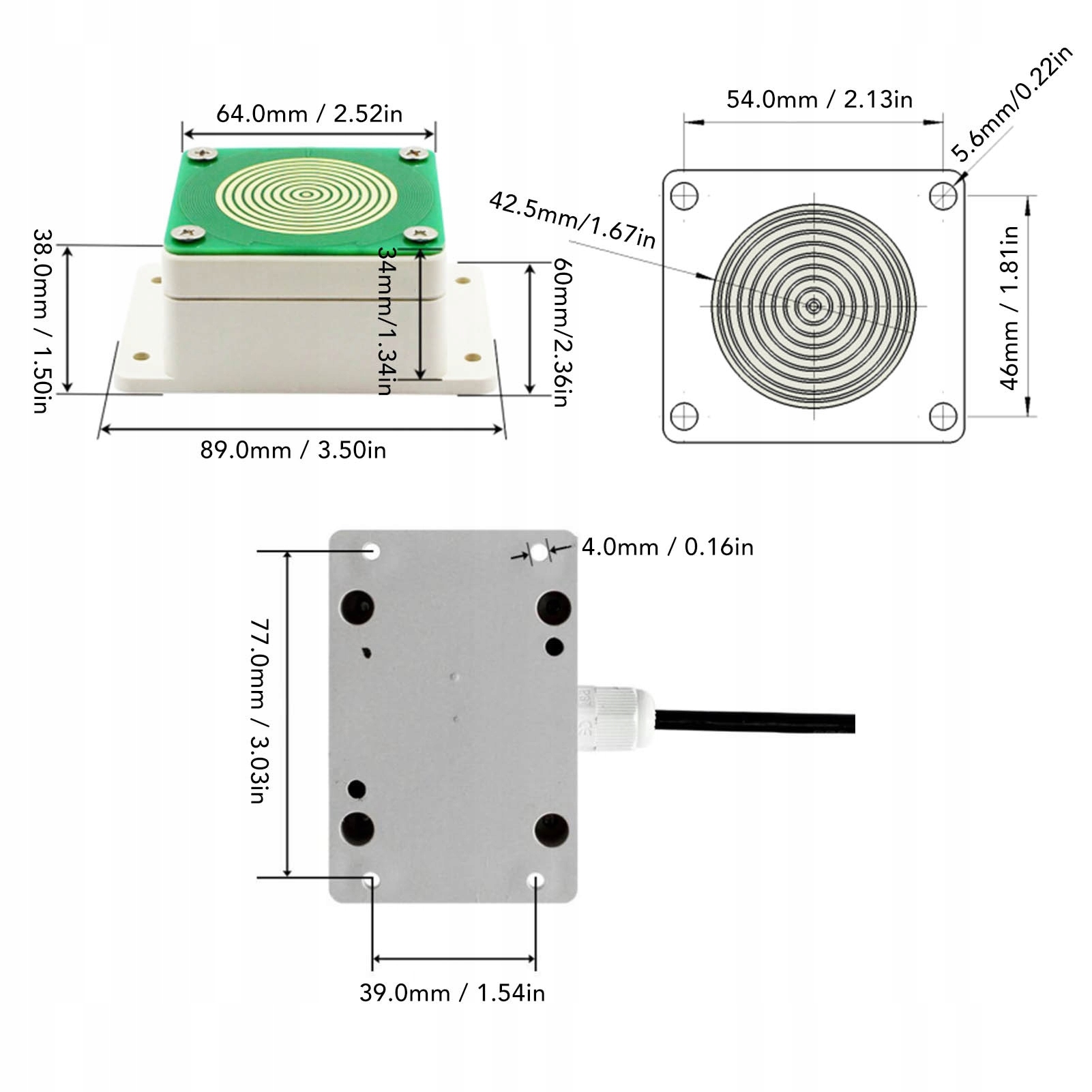

• Розмір виробу: прибл. 89x64x38 мм / 3,5x2,5x1,5 дюйма
• Модель RS-YUX-N01R01-H
• Тип Значення перемикання + 485 + Автоматична функція нагріву

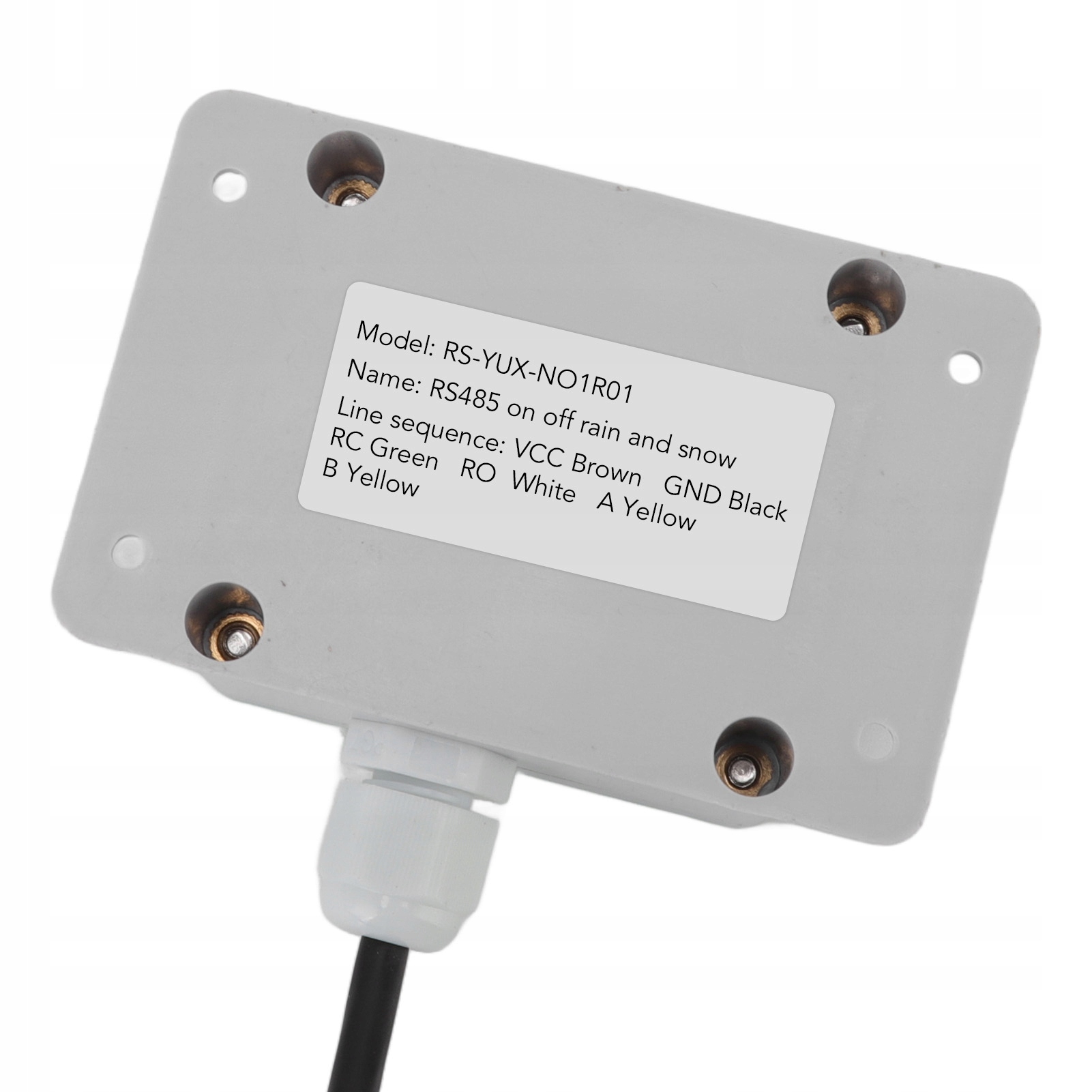

• VCC GND A B RC RO Послідовність ліній
• Коричневий Чорний Жовтий Синій Зелений Білий
• Температура навколишнього середовища для запуску нагріву:
• Робоча потужність під час нагрівання: 2,4 Вт. Опис проводки: широко використовується для якісних вимірювань дощу та снігу в навколишньому середовищі, теплицях, аквакультурі, будівлях тощо.
• Вхідна напруга джерела живлення може становити 10 ~ 30 В. При підключенні сигнальних ліній 485 пам’ятайте, що дві лінії A/B не повинні мінятися місцями, а адреси кількох пристроїв на шині не повинні конфліктувати.
• Позитивно. Джерело живлення (10-30 В постійного струму) (коричневий)
• Негативний полюс джерела живлення (чорний)
• Вихід 485-A (жовтий)
• 485-B (синій)
• Нормально відкритий контакт реле  білий, зелений 1) Комп’ютер має кілька COM-портів, і вибраний порт недійсний. Пристрій неможливо підключити до ПЛК або комп’ютера. Можливі причини:
• 2) Адреса пристрою неправильна або існують пристрої з повторюваними адресами (заводське значення за умовчанням — 1).
• 3) Швидкість передачі даних, режим перевірки, біт даних, помилка стоп-біту.
• 4) Інтервал опитування та час очікування відповіді хоста надто короткі, будь ласка, встановіть їх понад 200 мс.
• 5) Шина 485 відключена або лінії A і B підключені назад.
• 6) Якщо кількість пристроїв завелика або проводка надто довга, підключіть живлення поблизу, додайте підсилювачі 485 і водночас додайте опір 120 Ом до клем.
• 7) USB-накопичувач на 485 не встановлено або пошкоджено.
• 8) Пошкодження апаратного забезпечення.
• Опис налаштування затримки скидання тривога
• Якщо це значення встановлено на 10 с, пристрій не вважатиме, що він виявив дощ і сніг, і відображатиме статус тривоги, доки тривалість виявлення дощу та снігу не перевищить 10 с; якщо тривалість виявлення дощу та снігу менше 10 с, пристрій вважатиме, що він не виявив дощ та сніг; Те саме стосується, коли дощ і сніг повертаються до нормального стану.
• Значення за замовчуванням: 1 секунда
• Діапазон: 0 ~ 60000 секунд
• Опис налаштування чутливості
• Значення чутливості обернено пропорційне фактичній чутливості. Це означає, що чим більше значення налаштування, тим менш чутливе обладнання виявлення, а чим менше значення чутливості, тим чутливіше обладнання виявлення. Однак зауважте, що значення чутливості занадто низьке, що може легко спричинити помилкові тривоги. Рекомендується використовувати заводське значення за замовчуванням.
• Значення за замовчуванням: 800
• Діапазон: 500-3500
• Визначення формату кадру даних
• Приймається протокол зв’язку RTU, а формат

Як використовувати:

• Встановіть відповідно до відповідних кабелів живлення

Список пакетів:

• 4 пробки розширення
• 4 самонарізні гвинти
• 1 датчик
• 1 інструкція
