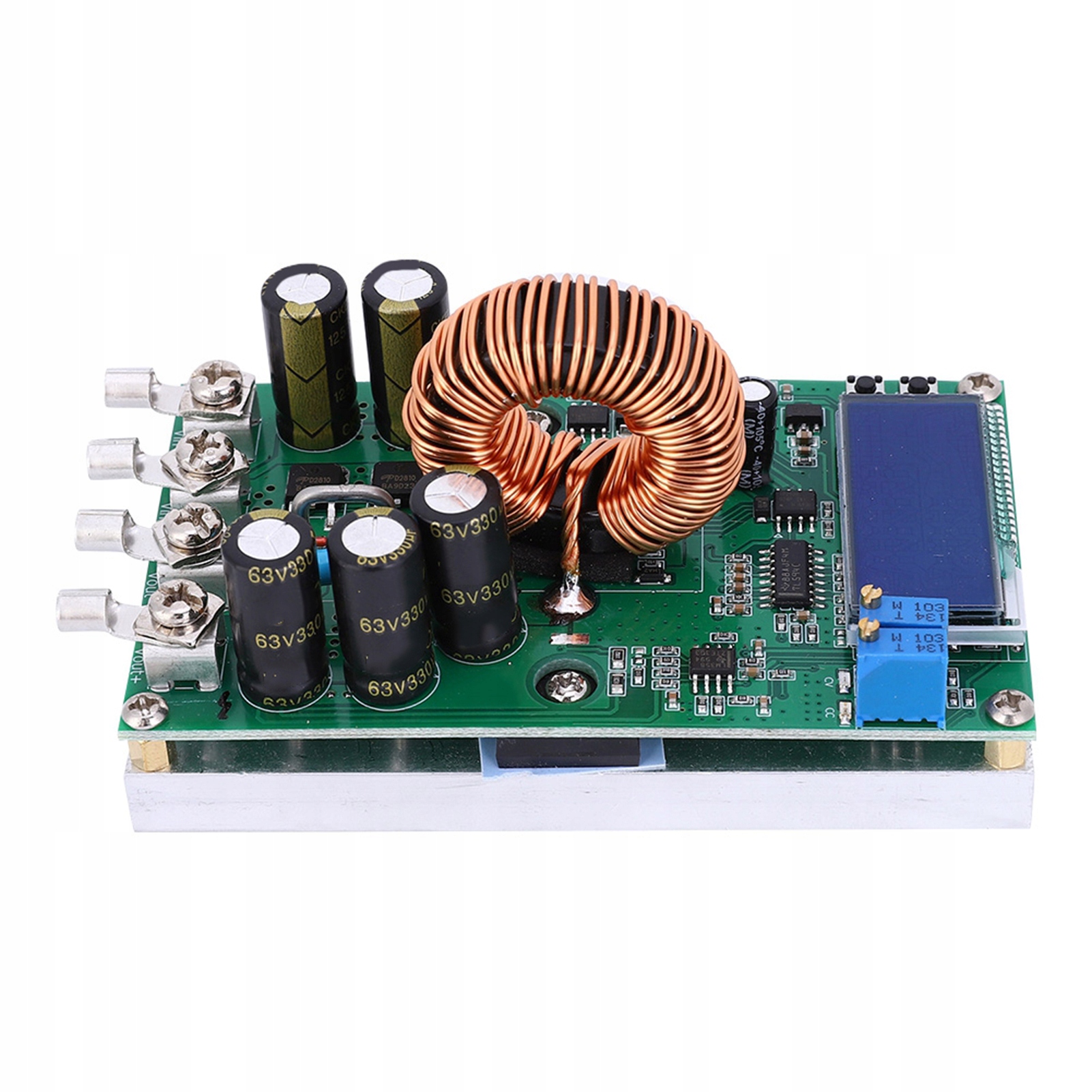

WD5020 ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ DC/DC 20A

Функції:

1. Захист від надструму, більш безпечний і надійний у використанні.

2. Знижуюча напруга регулюється, можна використовувати як зарядний пристрій для акумулятора, світлодіодний драйвер постійного струму.

3. РК-дисплей, подвійне відображення напруги та струму.

4. Із захистом від короткого замикання та захистом від зворотної полярності входу.

5. Широкий діапазон вихідної напруги, великий вихідний струм і максимальна ефективність перетворення 95%.

. WD5020 ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ DC/DC 20A

Специфікація:

Тип елемента: Модуль джерела живлення

Модель: WD5020

Вхідна напруга: 7~50 В

Вихідна напруга : 0 ~ 36 В безперервно регулюється (може використовуватися лише як понижуючий модуль, вхід має бути більшим, ніж вихід 1 В або більше)

Вихідний струм: регульований, 20 А максимум (рекомендується використовувати в 15 А. Він може природно розсіювати тепло при 10 А або нижче 140 Вт. Якщо воно перевищує, будь ласка, посиліть розсіювання тепла! Постійний струм потребує вихідної напруги 2 В або більше для налаштування. Регулювання струму може працювати лише в стані постійного струму.)

Вихідна потужність: до 300 Вт (рекомендовано використовувати в межах 250 Вт, зменште потужність, якщо використовується великий перепад тиску)

Робоча температура: -20~+75 ℃ (зверніть увагу на температуру трубки живлення) під час використання посиліть розсіювання тепла)

Робоча частота: 300 кГц

Ефективність перетворення: до 95%

Захист від короткого замикання: Так, постійне значення струму наразі встановлено постійний струм

Захист зворотного підключення входу: Так

Зворотний потік виходу: Ні, додайте діод для заряджання!

Спосіб підключення: Клемна колодка або роз’єм під паяння, VIN – вхід, VOUT – вихід

Розмір: 100 x 60 x 48 мм / 3,94 x 2,36 x 1,89 дюйма

Метод калібрування: цей модуль має функцію калібрування, тож вам не доведеться турбуватися про те, що відображення вимірювань буде неточним. Просто відкалібруйте один раз! Модуль було відкалібровано на заводі. Якщо модуль відображається неправильно, ви можете використати наступний метод, щоб виконати калібрування!

Калібрування напруги: у режимі холостого ходу натисніть і утримуйте «+» ', увімкніть живлення, увійдіть у режим калібрування напруги, РК-екран почне блимати, відпустіть кнопку ''+'', натисніть кнопку ''+'', щоб додати, ''-'', щоб зменшити, відкалібруйте до правильна вхідна напруга, наприклад: вхідна напруга становить 12,65 В, потім відрегулюйте поточну напругу до 12,65 В, автоматично збережіть через 2 секунди, живлення вимкнеться та калібрування завершено!

Інструкції з налаштування:

Кнопка "+" встановлює режим відображення та ділиться на три види:

1. Режим F-0: відображення вихідної напруги;

2. Режим F-1: відображення вхідної напруги;

3. Режим F-2: поперемінно відображати вхідну та вихідну напруги;

Інструкції з використання: натискайте кнопку «+», щоб переключатися між трьома режимами відображення. Натисніть кнопку «-», щоб зберегти та вийти. Натисніть лише кнопку «-», щоб увімкнути підсвічування РК-екрана.

Діапазон застосування (три застосування)

Зауважте, що регульований струм постійного струму має бути в режимі постійного струму, коли фактичний вихідний струм навантаження більший за встановлений струм. В іншому випадку він буде працювати в стані постійної напруги. Це не струм, налаштований на 2А, тобто будь-яке обладнання зміниться на 2А. знати. Постійний струм вище вихідної напруги 2 В буде діяти!

1. Використовуйте як звичайний понижуючий модуль із захистом від перевантаження по струму.

Інструкції:

(1) За умов холостого ходу відрегулюйте «постійний CV п’єзоелектричного пристрою», щоб досягти вихідної напруги бажане значення напруги;

(2) Під’єднайте навантаження, з’єднайте лінію товстою точкою, відрегулюйте «потенціометр постійного струму», щоб зменшити розмір, заводське значення за замовчуванням становить 10 А, якщо фактичний потреба нижча, ніж постійний вихідний струм 10A, вам потрібно налаштувати годинник лічильника. Відображення струму петлі зміниться. (Значення струму, яке відображається амперметром, становить 4 А, тоді максимальний струм модуля обмежується 4 А, і червоний індикатор індикатора постійного струму загоряється, коли струм досягає 4 А)

2. Використання як зарядний пристрій.

Інструкції:

Важливо: багато батьків отримали трубку MOS, коли вперше почали її використовувати. Зокрема, вони використовуються для підзарядки акумулятора і підключення двигуна до двигуна. Не забудьте додати діод до виходу модуля, щоб запобігти зворотному потоку. Оплавлення потрібно спалити, діоди є в продажу! Пам'ятай, пам'ятай! !

(1) Визначте плаваючу напругу та струм заряду батареї; (Якщо параметр літієвої батареї становить 3,7 В/2200 мАг, то плаваюча напруга становить 4,2 В, а максимальна

Список пакетів:

1 x модуль

. WD5020 ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ DC/DC 20A

Примітка.

Вихідну напругу неможливо відрегулювати, оскільки стандартна вихідна напруга модуля становить приблизно 20 В, коли він виходить із заводу. Якщо ви зіткнулися з цією проблемою, поверніть потенціометр CV понад 10 разів проти годинникової стрілки, доки значення напруги не зміниться, а потім скористайтеся модулем для нормального налаштування напруги

. WD5020 ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ DC/DC 20A
