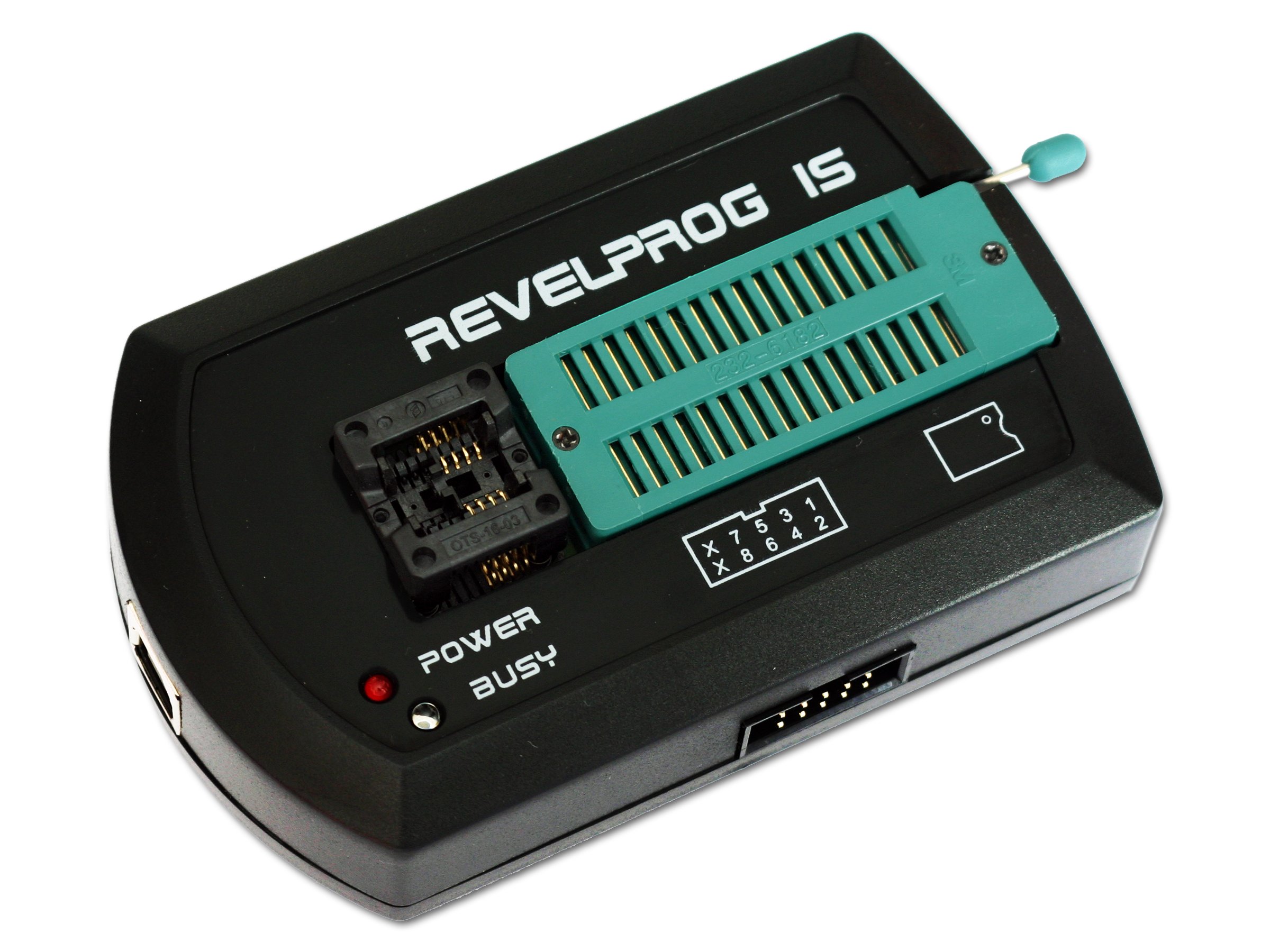

REVELPROG-IS — современный программатор последовательной памяти, оснащенный протоколами связи I2C, SPI, 1-Wire и uWire. Он поддерживает память EEPROM, FLASH и FRAM, питаемую напряжением от 1,0 В до 5,0 В. Имеет встроенные розетки типа: ZIF (для сквозных систем) и SOIC (для SMD-систем). Оснащен удобным коннектором для ICSP-программирования. Связь осуществляется по стандарту USB 2.0, что позволяет сократить время программирования памяти. Программисту предоставляются регулярные обновления, расширяющие его возможности (дополнительные типы поддерживаемой памяти, новые функции в программе и т.д.).

Программатор поддерживает низковольтные запоминающие устройства с питанием 1,2 В и 1,8 В, которые встречаются в контроллерах и счетчиках новейших автомобилей.

Примеры областей применения::

• автомобильная электроника (счетчики, автомагнитолы, навигация, модули и контроллеры),
• в компьютере аппаратное обеспечение (материнские платы, BIOS, ксероксы, принтеры, средства восстановления данных, жесткие диски/твердотельные накопители SATA и т. д.),
• в сетевом оборудовании (SFP и SFP+, QSFP и QSFP+, оптические и Ethernet-модули XFP),
• li>
• RTV и бытовая техника (телевизоры, фотоаппараты, МФУ, ТВ-тюнеры, программаторы для стиральных машин и т.д.),
• другие электронные устройства с i2c/spi/ 1-проводная/микропроводная память.
/ul>

Введите «REVELPROG-IS» на YouTube, чтобы увидеть примеры программирования памяти.

Важнейшие функции программатора:

• операции чтение/запись/очистка памяти/проверка с буфером,
• поддержка двоичных файлов файлы (*.bin , *.rom *.epp и т.д.) и Intel Hex (*.hex) с возможностью редактирования (изменение ячеек памяти, вычисление контрольных сумм, swap-байтов, сравнение с содержимым памяти и т.д.),< /li>
• программирование во встроенной розетке или в системе (без выпайки памяти),
• возможность выбора напряжения питания памяти и уровня сигнала [питание от внешней системы (1,0-5,5 В) или питание от программатора 1,0В/1,5В/1,8В/2,5В/3,3В/5,0В],
• защищено от неправильного подключения (короткого замыкания, перегрузки) без риска повреждения программатор/память/схема,
• встроенные розетки (ZIF+SOIC) с функцией автоматического переключения контактов (одна розетка для многих систем),
• практические дополнительные функции, в том числе: сохранение изменений в шаблонах, программирование скриптов i2c/spi (пират шины), вычисление контрольных сумм из выбранной области, автоматическое создание пакетных копий, компаратор файлов и т.д.
• короткое время программирования памяти, например WINBOND W25Q80BV (8Мб) ): чтение 0,9с (8,4Мб/с), запись 3,3с (2,4Мб/с), MICRON N25Q128A (128Мб): чтение 12,8с (10Мб/с), запись 37,6с (3,4Мб/с) - смотрите видео примеры программирования.
• бесплатные обновления через Интернет.

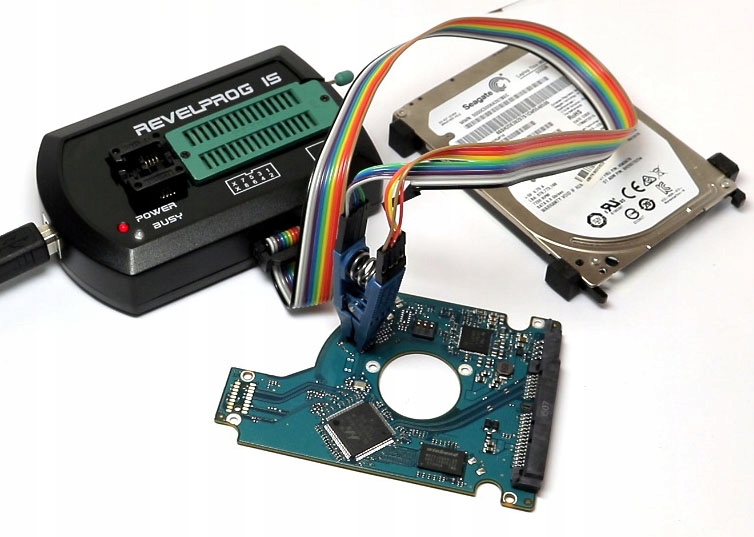

Возможность программирования во внешней системе (без выпайки памяти) с помощью опционально доступного зажима (см. зажим POMONA 5250).

Технические параметры:

• поддерживаемые протоколы: I2C, SPI, MICROWIRE, 1-WIRE,
• поддерживаемые системы с питанием от 1 , от 0В до 5В,
• питание и связь в стандарте USB 2.0 (аппаратный USB, режим передачи BULK – это не имеет ничего общего с популярными преобразователями RS232/USB FT232),
• программируемый в системе с внешним источником питания (1,0 - 5,5В),
• возможность программирования в системе с питанием программатора (от 1,0 до 5,0В, Imax = 100мА),
• Скорость работы (чтение/запись): до 10Мбит/с,
• встроенные разъемы ZIF-32 + SOIC-8 (150мил),
• разъем для внутрисхемного подключения программирование (буферизованные входы/выходы),
• li>
• автоматическая настройка выводов (настройка и подключение линий ввода/вывода только на время операций с памятью),
• защита от неправильного подключения в системе (защита от короткого замыкания, защита от перегрузки),
• управляющее программное обеспечение, совместимое с Windows XP, Vista, 7, 8 и 10 (32 и 64 бит),
• устройство разработано и изготовлено в Польше (программное обеспечение на польском языке).

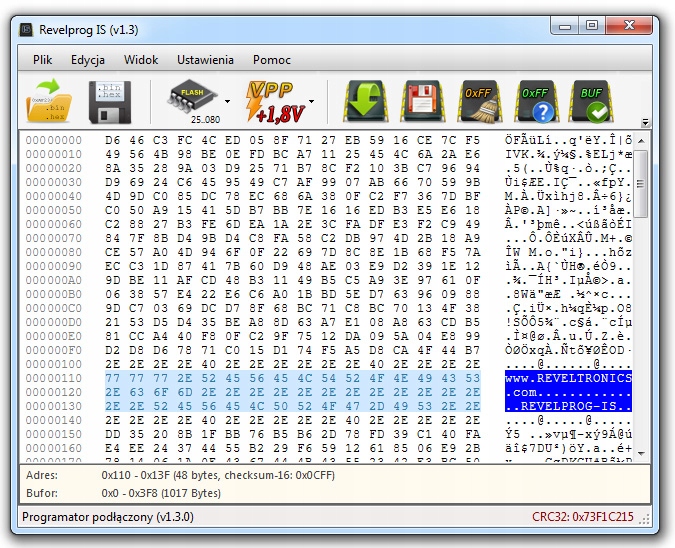

Программное обеспечение REVELPROG-IS:

Программное обеспечение можно бесплатно загрузить с сайта производителя — введите в Google «REVELPROG-IS Software». Продукт польский, поэтому программное обеспечение написано на польском языке. Работает в Windows XP, Vista, 7, 8 и 10 (32- и 64-разрядные версии).

Дополнительные практические инструменты, доступные в программном обеспечении REVELPROG-IS, такие как средство сравнения файлов или сохранение изменений в шаблонах.

Содержимое комплекта:

• REVELPROG IS программатор последовательной памяти,
• лента для внутрисхемного программирования (~30 см, оканчивающаяся подходящими гнездовыми контактами на зажиме и позолоченном разъеме),
• кабель USB 2.0.

Для скачивания с сайта производителя REVELTRONICS*

• Руководство пользователя в формате PDF – вкладка «инструкции» на странице описания товара,
• Последняя версия программного обеспечения REVELPROG-IS – вкладка «программное обеспечение» на странице описания товара.

*пожалуйста, введите «REVELTRONICS» в Google, поскольку Allegro не разрешает внешние ссылки.

Список поддерживаемых макетов

Многие системы имеют одинаковые процедуры программирования (так называемые семейства систем), например, разные поддерживаемые диапазоны напряжения. Кроме того, разные производители используют разные названия. Например, название «24...16» охватывает несколько десятков различных систем, среди которых: 24C16, 24LC16, 24AA16, AT24C16, AT24C16A и многие другие. В списке ниже подробно описаны семейства поддерживаемых чипсетов, а также приведены примеры поддерживаемых типов памяти.

СОВЕТ. Нажмите CTRL+F, чтобы быстро найти интересный макет (поиск в браузере).

EEPROM I2C 24…

• 24..01 (1кб): 24AA01 | 24АА014 | 24AA014H | 24AA01H | 24C01 | 24C01A | 24C01B | 24C01C | 24LC01 | 24LC014 | 24LC014H | 24LC01B | 24LC01BH | AF24BC01 | АТ24С01 | AT24C01A | AT24C01B | БР24А01АФ | BR24A01AFJ | BR24C01 | BR24C01A | BR24C01AF | BR24C01AFJ | BR24C01AFV | БР24C21F | BR24C21FJ | БР24С21ФВ | БР24Г01 | БР24Г01Ф | BR24G01FJ | БР24Г01ФВ | БР24Г01ФВТ | БР24Л01 | БР24Л01А | БР24Л01АФ | BR24L01AFJ | БР24Л01АФВ | БР24Л01АФВМ | БР24Л01АФВТ | БР24Т01А | CAT24AA01 | CAT24C01 | CAT24C01B | CAT24C21 | CAT24FC01 | CAT24LC01 | CAT24WC01 | CR24C01 | CY24C01 | FM24C01 | FT24C01 | FT24C01A | GE24C01 | GP24BC01 | HM24LC01 | HT24C01 | HT24LC01 | IS24C01 | IS24C01B | LT24C01 | LX24C01 | M24C01 | ММ24C01 | S-24C01A | S-24C01B | S-24C01C | С-24CS01A | SLA24C01 | SLE24C01 | ST24C01 | ST24W01 | ТМС24А01 | ТУ24С01Б | UG24C01 | X24012 | X24C01 | X24C01A | XL24C01A
• 24..02 (2кб): 24AA02 | 24АА024 | 24AA024H | 24АА025 | 24AA02H | 24C02 | 24C02A | 24C02B | 24C02C | 24LC02 | 24LC024 | 24LC024H | 24LC025 | 24LC02B | 24LC02BH | 24LC02W | 24ООО02 | A24C02 | ACE24C02 | ACE24LC02 | AF24BC02 | AM24LC02 | АТ24С02 | AT24C02A | AT24C02B | AT24C02C | AT24HC02B | AT24HC04B | AX24C02A | BJX25LC02 | BL24C02 | БР24А02Ф | BR24A02FJ | БР24А02ФВМ | BR24C02 | BR24C02F | БР24С02ФВ | БР24Г02Ф | BR24G02FJ | БР24Г02ФВТ | БР24Л02 | BR24L02F | BR24L02FJ | БР24Л02ФВ | БР24Л02ФВМ | БР24Л02ФВТ | БР24Т02 | CAT24AA02 | CAT24C02 | CAT24C03 | CAT24LC02 | CAT24LC02A | CAT24LC02AZ | CAT24LC02Z | CAT24WC02 | CAT24WC03 | CKD24A02 | CR24C02 | CW24C02 | CW24C02B | CY24C02 | EC24C02 | EC24C02A | EM24LC02 | FM24C02 | FM24C02U | FM24C02UF | FM24C03U | FM24C03UF | FT24C02 | FT24C02A | GE24C02 | GM24LC02B | GP24BC02 | HM24LC02 | ХН58Х2402 | HT24C02 | HT24LC02 | ИН24АА02А | IN24AA02B | IN24LC02B | IS24C02 | IS24C02A | IS24C02B | IS24C02E | К24С02 | KK24LC02B | L24C02 | L24W02 | LE24C0221 | LE24C023 | LE24L0221 | LT24C02 | LX24C02 | LY24C02 | M24C02 | МАКС24А02 | MC24C02 | MC24LC02 | ММ24C02 | НМ24C02 | НМ24C02F | НМ24C02U | НМ24C03 | НМ24C03F | НМ24W02 | НСК24C02 | PCF8582C-2 | ПТК24А02Т | RT24A02 | S-24C02A | S-24C02B | S-24C02C | S-24CS02A | SLA24C02 | SLE24C02 | SM24C02 | ST24C02 | ST24W02 | T24C02 | T24C02A | ТМС24А02 | ТУ24С02Б | UG24C02 | WS24C02 | X24022 | X24C02 | XL24C02 | Y24LC02
• 24..04 (4кб): 24AA04 | 24AA04H | 24C04 | 24C04A | 24LC04 | 24LC04B | 24LC04BH | A24C04 | ACE24C04 | ACE24LC02 | AF24BC04 | AM24LC04 | AT24C04 | AT24C04A | AT24C04B | AX24C04A | BJX24LC04 | BL24C04 | BR24A04F | BR24A04FJ | BR24C04 | BR24C04F | BR24C04FJ | БР24С04ФВ | BR24G04F | BR24G04FJ | БР24Г04ФВ | БР24Г04ФВТ | БР24Л04 | БР24Л04Ф | BR24L04FJ | БР24Л04ФВ | БР24Л04ФВМ | БР24Л04ФВТ | БР24Т04 | CAT24C04 | CAT24C05 | CAT24LC04 | CAT24WC04 | CAT24WC05 | CR24C04 | CW24C04 | CW24C04A | CY24C04 | EC24C04 | EC24C04A | FM24C04 | FM24C04U | FM24C04UF | FM24C05U | FM24C05UF | FM24CL04 | FT24C04 | FT24C04A | GE24C04 | GM24LC04B | HM24LC04 | ХН58Х2404 | HT24C04 | HT24LC04 | IN24LC04B | IS24C04 | IS24C04A | IS24C04B | К24С04 | КК24LC04 | KK24LC04B | L24C04 | L24W04 | LE24C042 | LE24C043 | LT24C04 | LX24C04 | LY24C04 | M24C04 | M24LC04 | ММ24C04 | НМ24C04 | НМ24C04F | НМ24C04U | НМ24C05 | НМ24C05F | НМ24W04 | S-24C04A | S-24C04B | S-24CS04A | SLA24C04 | SLE24C04 | ST24C04 | ST24W04 | T24C04 | T24C04A | ТМС24А04 | ТУ24С04Б | UG24C04 | WS24W04 | X24042 | X24C04 | XL24C04 | Y24LC04
• 24..08 (8кб): 24AA08 | 24AA08H | 24C08 | 24C08B | 24LC08 | 24LC08B | 24LC08BH | 24LLC08 | A24C08 | ACE24C08 | ACE24C08A | ACE24LC08 | ACE24LC08A | AF24BC08 | AM24LC08 | AT24C08 | AT24C08A | AT24C08B | AT24RF08C | AX24C08A | BL24C08 | БР24А08Ф | BR24A08FJ | BR24C08 | BR24C08F | BR24C08FJ | BR24C08FV | БР24Г08Ф | BR24G08FJ | БР24Г08ФВ | БР24Г08ФВТ | БР24Л08 | БР24Л08Ф | BR24L08FJ | БР24Л08ФВ | БР24Л08ФВМ | БР24Л08ФВТ | БР24Т08 | CAT24C08 | CAT24LC08 | CAT24WC08 | CR24C08 | CW24C08 | CW24C08B | CY24C08 | EC24C08 | EC24C08A | FM24C08 | FM24C08U | FM24C08UF | FM24C09UF | FM24CL08 | FT24C08 | FT24C08A | GM24LC08B | GP24BC08 | ХН58Х2408 | HT24C08 | HT24LC08 | IN24AA08B | IN24LC08B | IS24C08 | IS24C08A | К24С08 |
