-MAX4466 Датчик электретного микрофонного усилителя с регулируемым усилением
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 40
Просматривая «-MAX4466 Датчик электретного микрофонного усилителя с регулируемым усилением» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

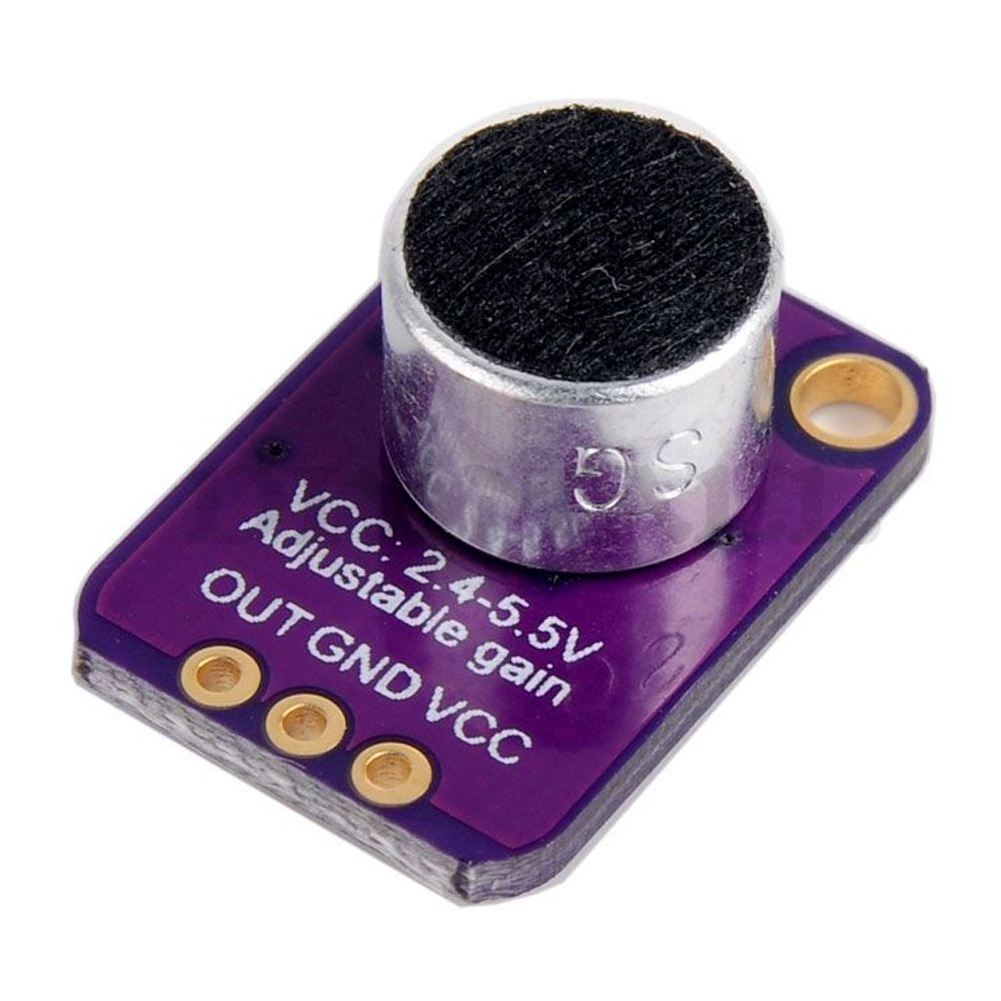

-MAX4466 Датчик усилителя электретного микрофона с регулируемым усилением
Добавьте внимание к своему проекту с помощью этого хорошо продуманного усилителя электретного микрофона. Эта полностью собранная и протестированная плата поставляется с припаянным электретным микрофоном 20–20 кГц.
Для усиления мы используем MAX4466, операционный усилитель, специально разработанный для этой деликатной задачи! Усилитель имеет функцию подавления шума источника питания, поэтому он звучит очень хорошо и не такой шумный и царапающий, как другие микрофонные усилители, которые мы пробовали!
Этот усилитель лучше всего подходит для таких проектов, как устройства смены голоса и записи звука. /sampling и дизайны, реагирующие на звук, использующие файлы .
Сзади мы прикрепляем небольшой подстроечный потенциометр для регулировки усиления. Вы можете установить усиление от 25x до 125x.
Это около 200 мВ пик-пик (при нормальной громкости речи на расстоянии примерно 6 дюймов), что хорошо для подключения к чему-то, что ожидает входного сигнала «линейного уровня» без ограничения, или примерно до 1 В пик-пик, идеально для чтения с микроконтроллера АЦП. Выходной сигнал имеет линейное напряжение, поэтому, если звук становится громким, выходное напряжение может достигать 5 В пик-пик!
Использовать его просто:
подключите GND к земле, VCC к 2,4–5 В постоянного тока.
Для достижения наилучших характеристик используйте самый «тихий» источник питания (в случае , это источник питания на 3,3 В).
Аудио сигнал поступает с контакта OUT.
Выход имеет постоянную полярность VCC/2, поэтому, когда он абсолютно тихий, напряжение будет постоянным VCC/2V (он связан по постоянному току).
Если у вас аудиооборудование при использовании требуется подключение по переменному току, поместите конденсатор емкостью 100 мкФ между выходным контактом и входом устройства.
Если вы подключаетесь к аудиоусилителю, который имеет дифференциальные входы или содержит развязывающие конденсаторы, конденсатор емкостью 100 мкФ мкФ не требуется.
Выходной контакт не предназначен для подключения динамиков или чего-либо еще, кроме самых маленьких наушников-вкладышей — вам понадобится аудиоусилитель (например, стереоусилитель мощностью 3,7 Вт), если вы хотите подключить усилитель напрямую к динамикам.
Если вы подключаетесь к выводу микроконтроллера, вам не нужен усилитель или развязывающий конденсатор — подключите вывод OUT непосредственно к выводу АЦП микроконтроллера.
Для чувствительных к звуку конструкции мы предлагаем использовать библиотеку драйверов, которая может принимать входной аудиосигнал и «переводить» его в частоты.
Цвет:
Материал: пластик
Упаковка содержимое:
1 усилитель Электретный микрофон MAX4466
Только указанная выше посылка, другие товары в комплект не входят.
Примечание: из-за освещения и различных дисплеев цвет товара на изображении может немного отличаться от цвета на изображении. реальная вещь. Допустимая погрешность измерения +/- 1-3 см.
