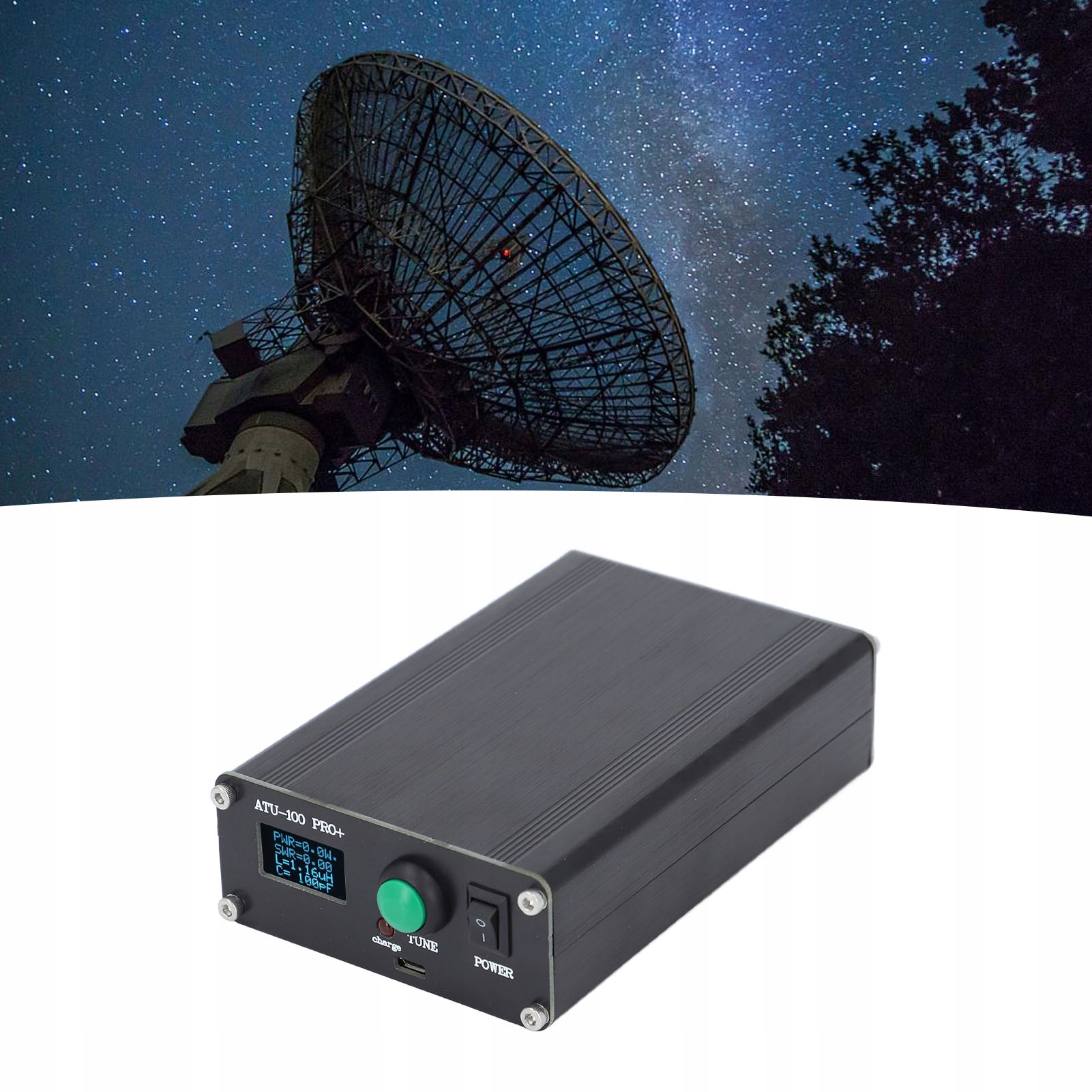

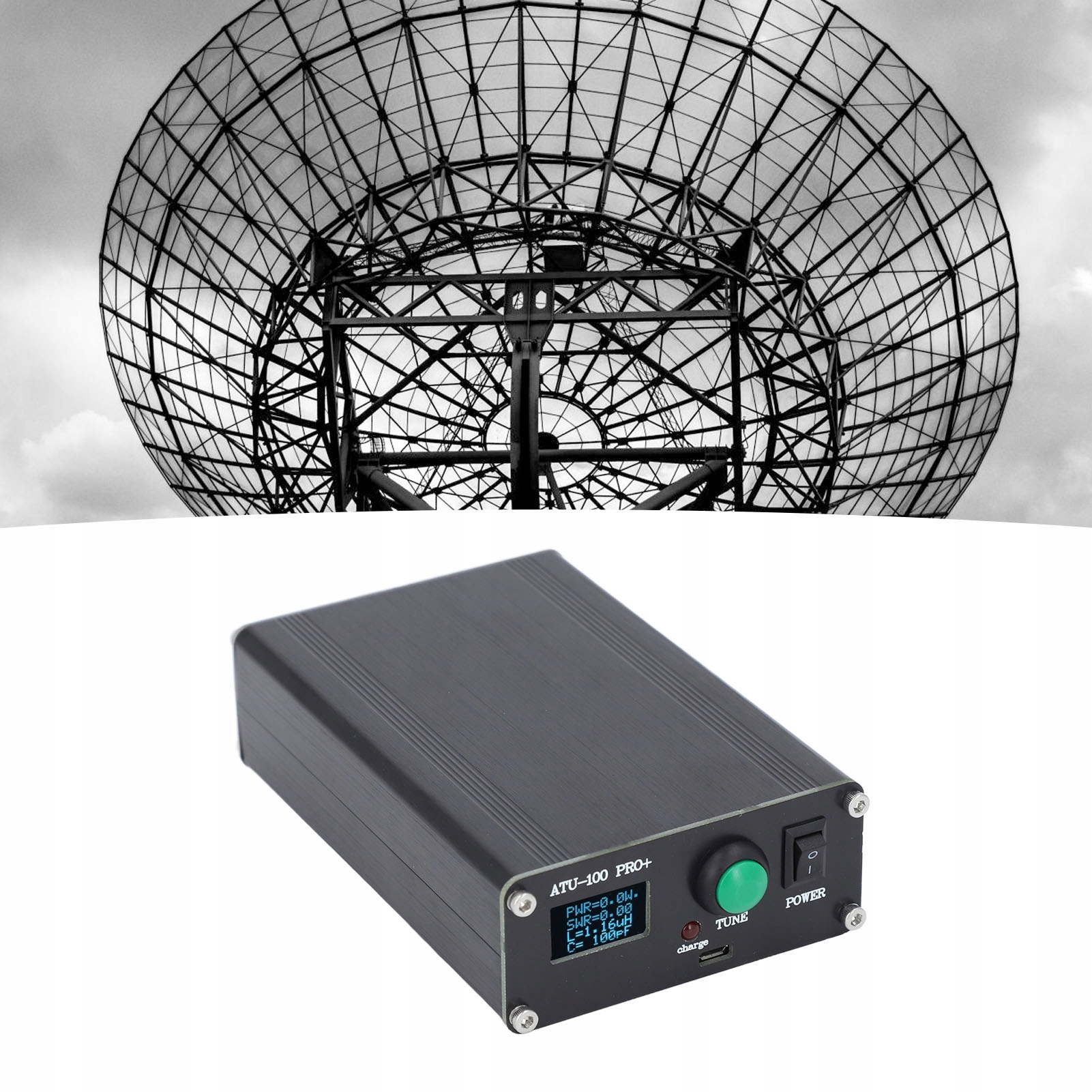

Антенный тюнер 1,8–55 МГц, 0,96 дюйма, дисплей типа C, автоматический JY

Функция:

1. [Автонастройка] Этот антенный тюнер настраивается автоматически без необходимости использования каких-либо кабелей управления, что делает его подходящим для большинства радиовещательных станций.

2. [Компоненты премиум-класса] Оснащен конденсатором SMD премиум-класса, конденсатором C-канала, импортным чипом PIC и сверхвысокочастотным разъемом, обеспечивающим высокую производительность и надежность.

3. [Металлический корпус] Этот антенный тюнер, изготовленный из алюминиевого сплава, обеспечивает стабильную и надежную работу, практичность, простоту эксплуатации и длительный срок службы.

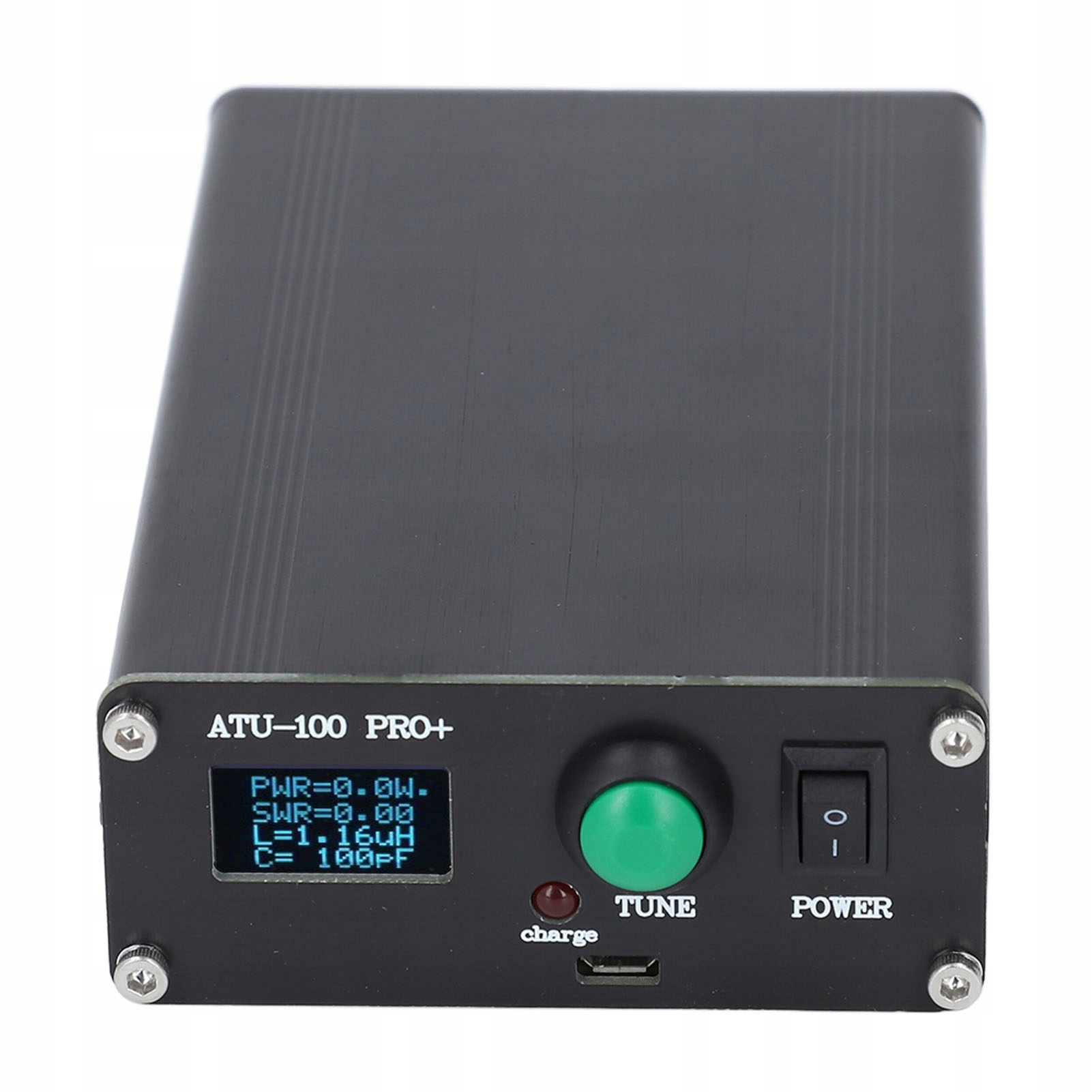

4. [Экран 0,96 дюйма] Оснащен 0,96-дюймовым светодиодным экраном для удобного мониторинга и регулировки настроек.

5. [Удобная зарядка] Этот антенный тюнер оснащен интерфейсом зарядки Type-C, обеспечивающим эффективную и удобную зарядку.

Спецификация:

• Тип изделия: антенный тюнер.
• Материал: алюминиевый сплав.
• Модель: ATU 100 Pro+.
• Диапазон напряжения питания: 10–15 В постоянного тока.
• Экран дисплея: 0,96-дюймовый органический светоизлучающий диод.
• Рабочая частота: 1,8–55 МГц
• Ток зарядки USB: 1 А
• Модель аккумулятора: литиевая батарея 3,6 В, 1350 мАч (встроенная)
• Максимальный ток: 400 мА
• Максимальная мощность: 100 Вт
• Максимальная измеряемая мощность: 150 Вт
• Минимальная мощность для начальной настройки: 5 Вт
• Минимальная измеряемая мощность: 0,1 Вт
• Шаг измерения мощности ниже 10 Вт: 0,1 Вт
• Шаг измерения мощности выше 10 Вт: 1 Вт
• Погрешность измерения мощности: 10 %
• Заданная максимальная индуктивность: емкость 8,53 мкГн
• Минимальный шаг установки индукционной катушки: 0,05 мкГн
• Максимальная установочная емкость: конденсатор 1869 пФ
• Минимальный шаг установки конденсатора: 10 пФ
• Руководство пользователя антенного тюнера ATU:

1. Обновите программное обеспечение до последней версии 3.1.

2. Новый интерфейс настройки устраняет необходимость многократной прошивки и покупки записывающего устройства.

3. Оптимизированный алгоритм калибровки измерения мощности, более точное измерение мощности.

4. Описание интерфейса конфигурации:

• Метод доступа:
• Нажмите и удерживайте кнопку TUNE, одновременно включая задний выключатель питания. Отпустите кнопку TUNE, когда появится экран OPTION, чтобы войти в интерфейс настройки.
• Режим работы:
• Коротко нажмите кнопку TUNE, чтобы изменить текущее значение. Длительно нажмите кнопку TUNE, чтобы переключить настройки.
• Описание каждой опции:
• Автоматический режим (ВКЛ. ВЫКЛ):
• Свободно управляйте автоматическим режимом антенного тюнера, устраняя необходимость в автоматической кнопке, более удобной в использовании. Если вы не собираетесь использовать устройство, вы можете установить значение «ВКЛ», чтобы включить автоматический режим. Значение по умолчанию: ВКЛ.
• Отображение потерь (ВКЛ. ВЫКЛ):
• Произвольный интерфейс отображения расчета потерь управления, более интуитивно понятный дисплей. Когда входная мощность достаточна для точного измерения КСВ, это указывает на мощность, передаваемую на антенну, и эффективность приемника и передатчика.
• Fider Loss (0,0–9,9):
• Определите значение потерь в кабеле для более точных расчетов эффективности антенны. Это значение используется для расчета мощности, передаваемой на антенну. Значение потерь можно найти в справочных данных используемого кабеля или измерить точное значение самостоятельно.
• Автоматическая дельта (1,3-3,0):
• Регулировка исходного значения КСВ в автоматическом режиме, автономное управление диапазоном регулировки КСВ, с более широким спектром применения. Значение по умолчанию — 1,3. Когда включен автоматический режим, процесс оптимизации запускается, когда КСВ превышает 1,3 и достигает (1,3-1).
• Включение дисплея (0–95 с):
• Настраиваемое время автоматического выключения экрана, энергосбережение в режиме ожидания.
• Установка времени освещения в секундах. Когда вы нажмете любую кнопку и включите радиочастотное питание, включится подсветка. Значение по умолчанию — 00.

Список упаковки:

• 1 антенный тюнер
• 1 USB-кабель
• 1 руководство пользователя
