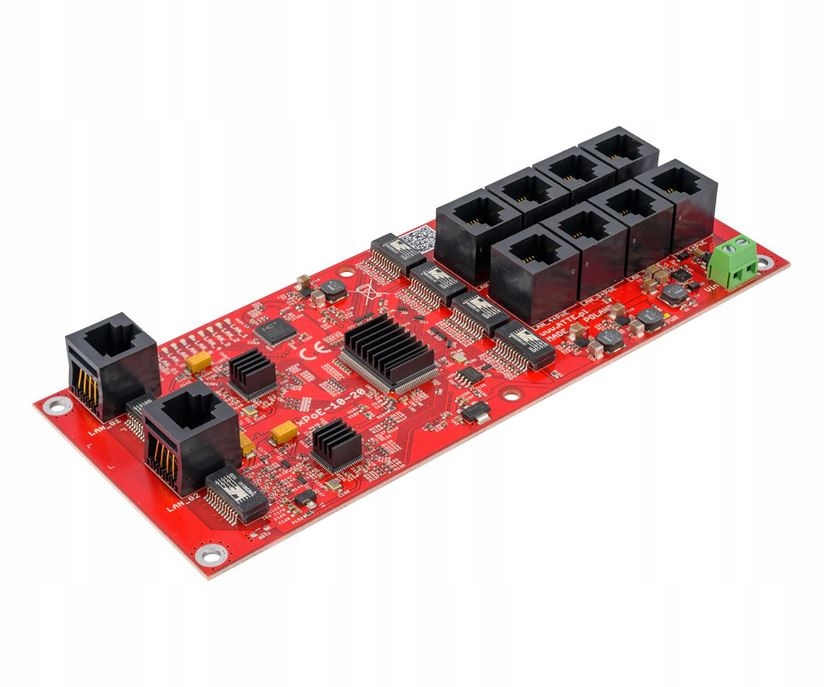

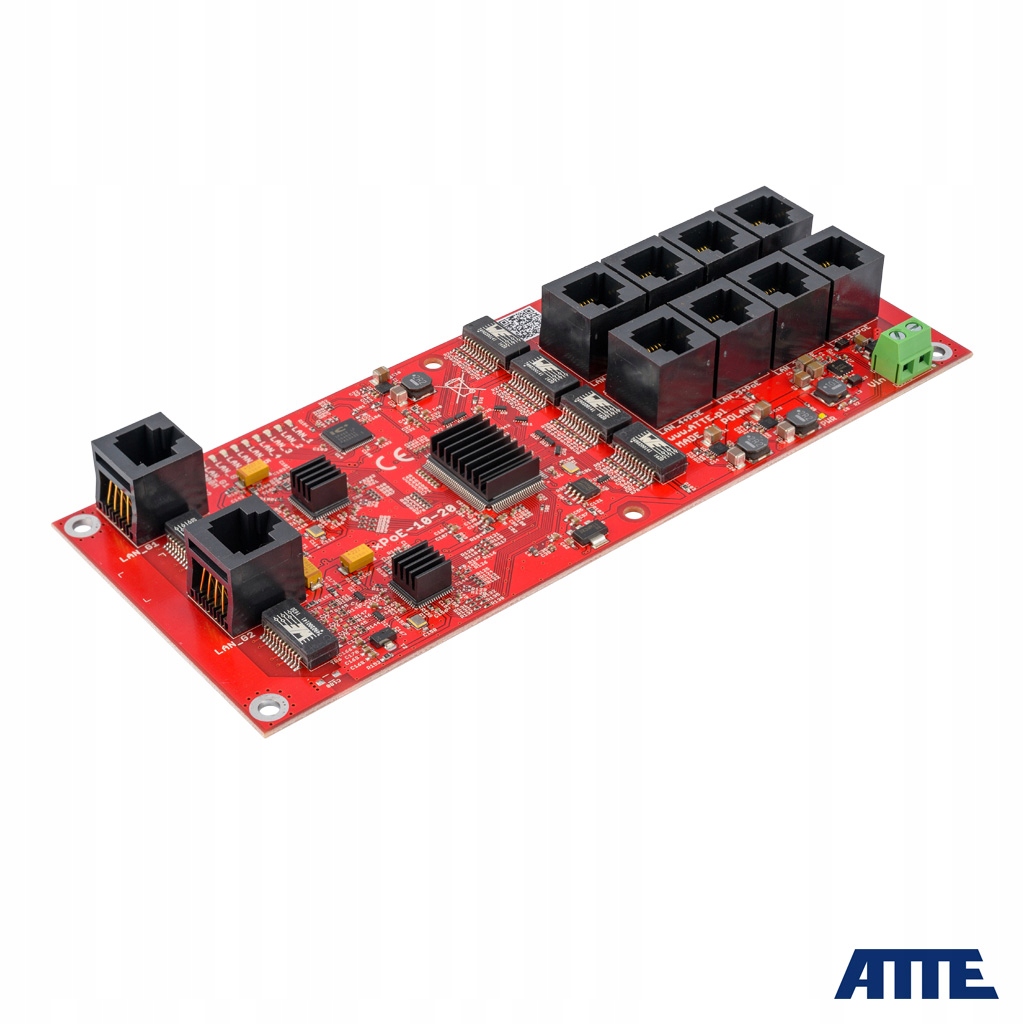

10-портовий комутатор ATTE xPOE-10-20-OF

Коммутатор PoE 8 портов + 2 RJ45 (xPoE-10-20-OF)

Мощность до 40 Вт на портах PoE, поддержка камер 4K Ultra HD

Описание продукта:

Коммутатор xPoE-10-20-OF спроектирован как универсальная сеть. коммутатор PoE, предназначенный для систем IP-видеонаблюдения. Электронная защита выходов PoE обеспечивает непрерывную работу всей системы в случае короткого замыкания или перегрузки отдельных ветвей электропитания, а также автоматическое восстановление напряжения после исчезновения сбоя. Устройство используется в системах, требующих повышенной пропускной способности сети, таких как CCTV 4K Ultra HD мониторинг. Неуправляемые коммутаторы и удлинители PoE предназначены для работы с IP-камерами и другими сетевыми устройствами, работающими в стандартах PoE 802.3at/af и PoE PASSIVE.

Свойства:

➲ поддержка камер 4K Ultra HD

➲ возможность питания 8 приемников PoE 802.3at/af или ПАССИВНЫХ приемников

➲ электронный предохранитель независимо для каждого канала PoE (автовозврат)

➲ возможность отключения питания портов PoE

➲ четкая оптическая индикация состояния электропитания и передачи данных

➲ широкий диапазон входного напряжения (10...56 В постоянного тока)

➲ выходное напряжение = входное напряжение

➲ мощность до 40 Вт на портах PoE (от LAN_1 до LAN_8)

➲ простой и быстрый запуск без необходимости настройки параметров

Совместимость

Конструкция OF (Open Frame) позволяет устанавливать устройство в любой корпус, но наиболее удобным способом установки являются специальные корпуса серии ABOX. и монтажные листы, оснащенные специальными отверстиями с шагом 10,8 мм. Он совместим с расстоянием между монтажными отверстиями встроенных модулей. Системное решение допускает вертикальную или горизонтальную установку выбранных устройств в любую перфорированную часть корпуса или монтажной пластины.

Сетевой коммутатор xPoE-10-20-OF 10/100/1000 Base-T предназначен для работы с камерами и другими устройствами видеонаблюдения, работающими в стандарте PoE. Коммутатор обеспечивает питание устройств, работающих в стандартах 802.3af, 802.3at и Passive PoE, и обеспечивает мощность до 40 Вт на один порт PoE. Устройства xPoE-10-20-OF можно соединить друг с другом, чтобы получить 16; 24; 32 порта для IP-камер PoE.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

✅Порты LAN

• 10 портов RJ45
• (8xLAN+PoE 10/100Мбит/с, 2x Gigabit UpLink)

✅Поддерживаемые приемники PoE (стандартная/максимальная мощность)

• 802.3af - до 15,4 Вт LAN_1...LAN_8 (Vin > 48 В постоянного тока)
• 802.3at - до 30 Вт LAN_1...LAN_8 (Vin > 48 В постоянного тока)
• PoE ПАССИВНЫЙ - до 40 Вт LAN_1...LAN_8

✅Поддерживаемые передатчики PoE (стандартная/максимальная мощность):PoE ПАССИВНЫЙ - до 40 Вт LAN_1...LAN_8

Выходы PoE (стандартный/режим мощности)

• LAN_1...LAN_8
• PoE ПАССИВНЫЙ, режим B (4.5 + ) (7,8-)

✅Входы PoE (стандартный/режим мощности)

• LAN_1...LAN_8
• PoE ПАССИВНЫЙ, режим B (4,5+) (7,8-)

✅Защита выхода PoE (перегрузка по току/короткое замыкание)

• LAN_1...LAN_8
• 0,75А / электронный (автовозврат)

✅ Микропереключатели SW1 (DIP-переключатель)

• переключатели 1...8 «PoE ON/OFF»
• - питание PoE на портах LAN_1...LAN_8
/ ul>

✅Диапазон входного напряжения: Vin 10...56 В постоянного тока

✅Выходное напряжение для устройств PoE: Vout = Vin

✅ Диапазон рабочих температур: -10°С...+40°С

✅Корпус (тип/цвет):

b> встроенный модуль / красный

✅Монтаж: дистанционные штифты, монтажные отверстия с шагом 10,8 мм

✅Размеры/вес нетто: 184x75x20 мм, 0,097 кг

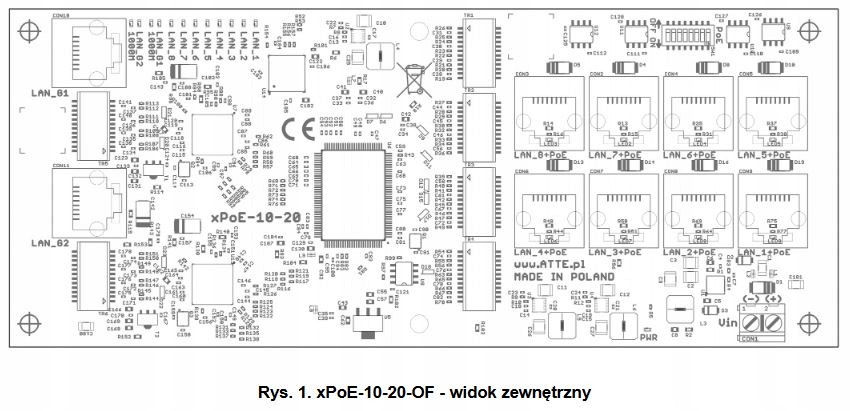

Установка устройства

1. Установите устройство в выбранное место и подключите соединительные кабели.

2. Подключите кабели питания к клеммам Vin (+) (-) винтовой планки.

3. Включите основной источник питания для питания коммутатора.

4. На устройстве должен загореться светодиод PWR.

5. Подключите кабели UTP, ведущие к IP-камерам (LAN_1+PoE – LAN_8+PoE) и устройству записи/коммутатору (LAN_G1 или LAN_G2)

Код производителя: xPoE-10-20-OF
